Polski • 73 Podręcznik instalacji • System głośników FreeSpace 3
PRO.BOSE.COM Instalacja

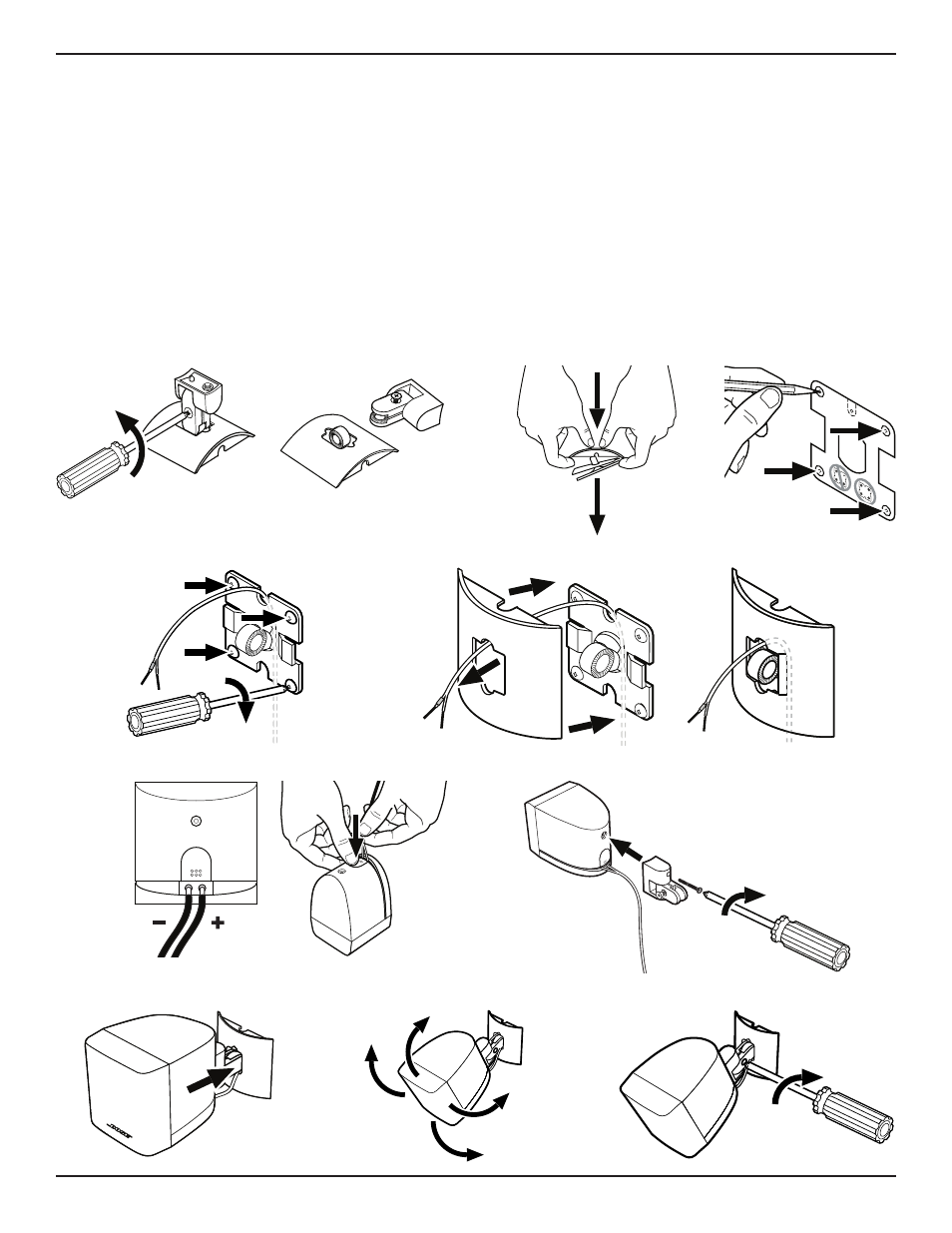

Satelity do montażu powierzchniowego
1. Poluzować śrubę łączącą ramię głośnika ze wspornikiem do montażu ściennego i rozdzielić dwie części.
2. Oddzielić tylną płytę od osłony wspornika do montażu ściennego.
3. Użyć szablonu do zaznaczenia środka wszystkich czterech otworów na śruby w ścianie.
4. Włóż cztery śruby M4 (10), aby przymocować wspornik do montażu ściennego. Upewnić się, że miejsce, w którym przewód głośnika
wychodzi ze ściany, jest wyrównane z nacięciem na płycie.
5. Ponownie przymocować osłonę wspornika do montażu ściennego do płyty, prowadząc przewód głośnikowy przez środkowy otwór
w osłonie wspornika do montażu ściennego.
6. Podłączyć przewód do głośnika. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na
stronie 69.
7. Za pomocą dołączonej śruby przymocować ramię głośnika do gwintowanej wkładki na tylnym panelu głośnika.
8. Umieścić ramię głośnika na wsporniku do montażu ściennego, wyrównując obie części połączenia obrotowego (które zostały
oddzielone w Kroku 1).
9. Ustawić kąt głośnika w pionie i w poziomie zgodnie z własnymi wymaganiami.
10. Włożyć śrubę (wykręconą w kroku 1) do połączenia obrotowego. Dokręcić śrubę, aby zamocować głośnik do wspornika do montażu
ściennego pod żądanym kątem.
q w e
u
r t
o
y
a i
M4 (10)
Ч 4
