1-7

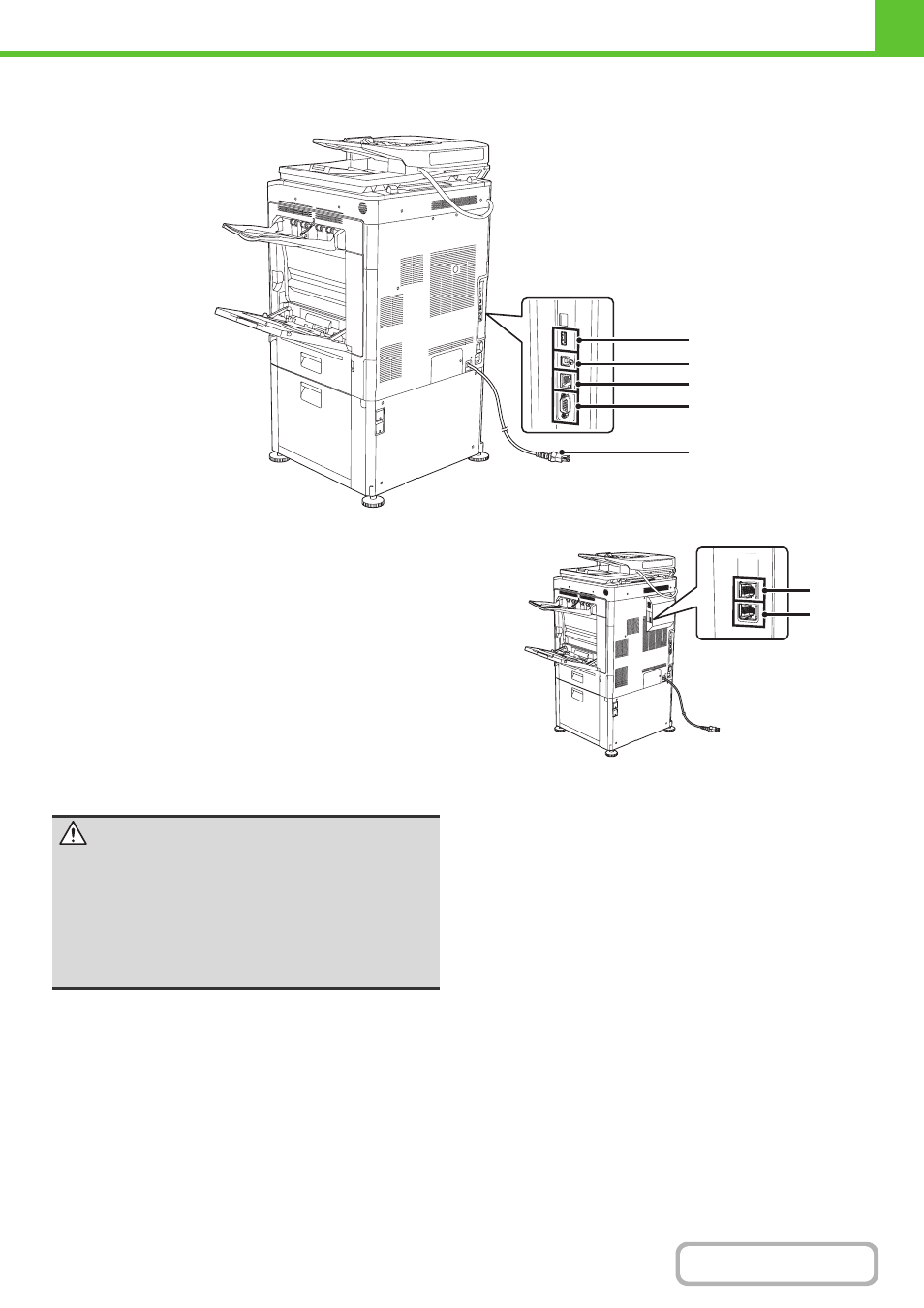

LATERAL Y PARTE TRASERA
(1)
Conector USB (tipo A)
Compatible con USB 2.0 (velocidad alta).
Se utiliza para conectar un dispositivo USB como una
memoria USB a la máquina.
(2)
Conector USB (tipo B)
Compatible con USB 2.0 (velocidad alta).
Puede conectarse un ordenador a este conector para
utilizar la máquina como impresora.
Utilice un cable USB apantallado.
(3)
Conector LAN
Conecte el cable LAN a este conector cuando se esté
utilizando la máquina en una red.
Utilice un cable LAN de tipo apantallado.
(4)
Conector de servicio únicamente
(5)
Enchufe de alimentación
(6)
Toma del teléfono supletorio
Cuando se utiliza la función de fax de la máquina, el
teléfono supletorio puede conectarse a esta toma.
(7)
Toma de la línea telefónica
Cuando se utiliza la función de fax de la máquina, la
línea telefónica va conectada a esta toma.
Cuando el kit de expansión de fax está instalado
(1)
(2)
(3)
(4)
(5)
Precaución
Este conector es de uso exclusivo de los técnicos de
servicio.
Si se conecta un cable a este conector, puede
originarse un funcionamiento incorrecto de la máquina.
Nota importante para los técnicos de servicio:
El cable conectado al conector de servicio debe tener
una longitud inferior a 3 m (118").
(6)
(7)
