20

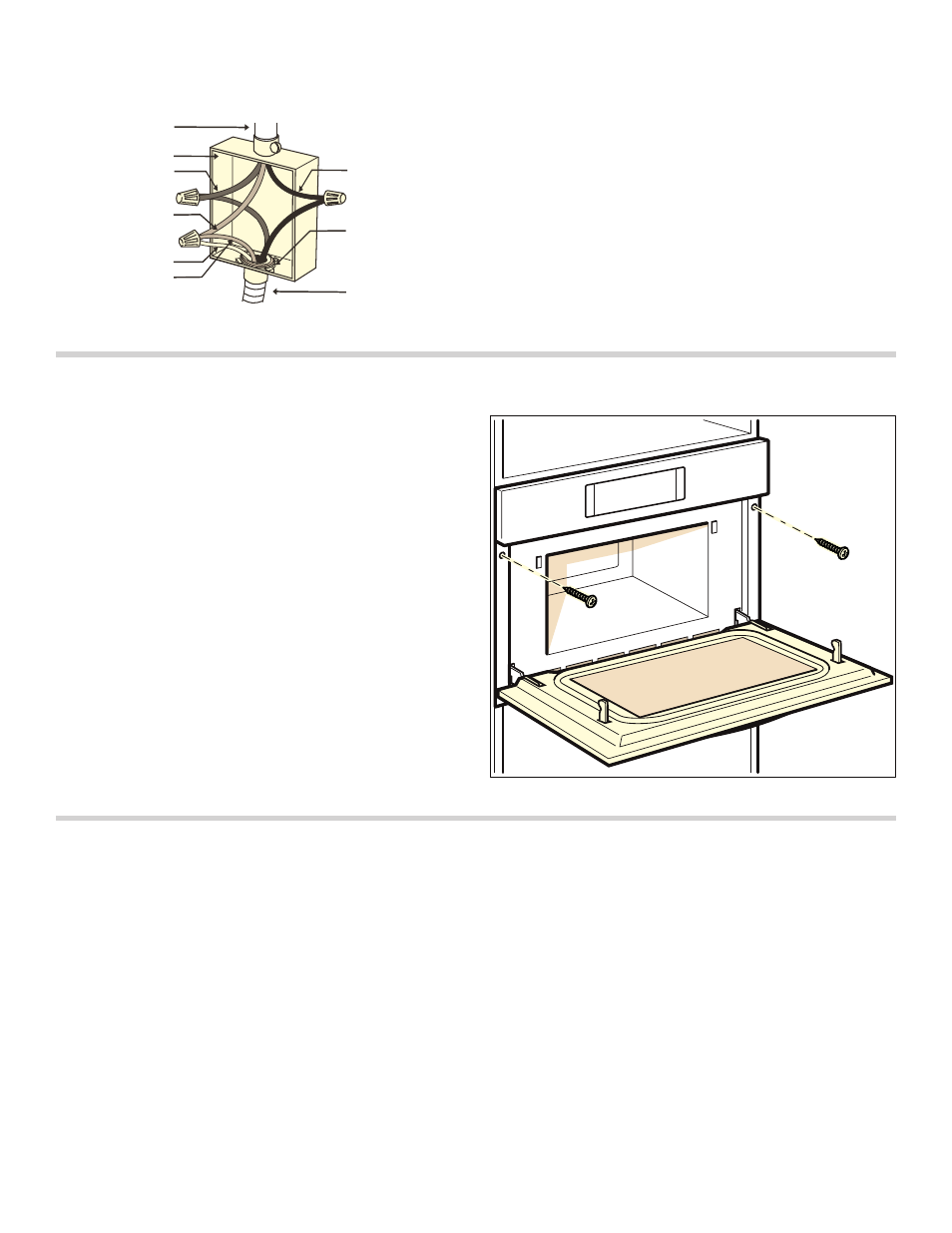

Connexion à trois fils
Neutre mis à la terre
▯
Raccordez le fil rouge du four au fil rouge dans le
boîte de jonction.
▯
Raccordez le fil noir du four au fil noir dans le boîte de
jonction.
▯
Raccordez le fil de mise à terre vert et le fil blanc du
four au fil blanc, vert ou dénudés neutre dans le boîte
de jonction.
Le conduit pivote à l'endroit où il est raccordé au four.
Faites pivoter le conduit vers le haut (ou vers le bas) et
dirigez-le vers le trou de l'armoire pour le brancher à la
boîte de connexion.
Pour maintenir l'alimentation, le conduit plié ne doit pas
être raccourci et devrait être orienté de façon à pouvoir
être retiré temporairement du four.
Installation de l’appareil
Remarque : L’appareil est lourd. Pour l’insérer dans la
découpe, faite-vous aider par une otre personne.
AVIS : Avant d’installer le four, prendre soin de vérifier la
dimension du coffret et les raccordements électriques.
Fixation à l'armoire
1.
Insérez à fond l’appareil et centrez-le. Ne coudez pas
le câble électrique.
2.
Visez l'appareil en place.
Opération d’essai
1.
Mettez sous tension au disjoncteur.
2.
Pour modèle HMC80251UC : Vérifiez l’alimentation à
la boîte de jonction au moyen d’un voltmètre.
Pour une installation de 240 V, la lecture entre les fils
rouge et noir (ligne à ligne) devrait être de 220 à
240 volts.
Pour une installation de 208 V, la lecture entre les fils
rouge et noir (ligne à ligne) devrait être de 190 à
208 volts.
3.
Testez le mode de four :
Sélectionnez le mode CONVECTION. Voyez et utilisez
le manuel d’entretien pour les instructions de
fonctionnement détaillées.
4.
Vérifiez que l’éclairage du four s’allume et que le four
se met à préchauffer.
5.
Testez le micro-ondes :
Placez une tasse d’eau dans la cavité du four. Suivez
les instructions dans le manuel d’utilisation et
d’entretien pour savoir comment chauffer une boisson.
6.
Vérifiez que l’éclairage du four s’allume et que l’eau
est chauffée.
7.
Se l’un des tests n’aboutit pas tel que prévu ci-dessus,
contactez le service pour obtenir de l'aide.Sinon,
l’installation est terminée à ce moment-ci.
