19
Installation électrique
Les modèles figurant sur la couverture avant sont soit à
deux alimentations, soit sont conçus pour être raccordés
à une source d’alimentation 208/240 V CA, 60 Hz,
4 fils, monophasée ou à une source de 120 V CA, 60 Hz
avec une fiche NEMA 5-20 pour se raccorder à un circuit
pour micro-ondes de 120 V dédié.
Les modèles de 208/240 V peuvent également être
combinés avec certains fours intégrés Bosch et peuvent
se connecter directement à l’appareil combiné. Pour ce
faire, reportez-vous aux instructions détaillées fournies
avec la trousse de combinaison Bosch.
9 AVERTISSEMENT
Pour un raccordement à une source d’alimentation
triphasée de 120/208 V à 4 ou 5 fils, le conducteur
de phase C n'est pas requis pour faire fonctionner
l'appareil.
Raccordement électrique avec fiche
HMC87151UC
HMC80151UC
Exigences électriques :
▯
une prise mise à la terre à trois fiches
▯
120 V, 60 Hz, CA seulement
▯
Source d’alimentation électrique de 200 ampères
avec fusible ou disjoncteur
Ce produit doit être raccordé à un circuit d’alimentation
de la tension et de la fréquence appropriées. La taille du
fil doit être conforme aux exigences du Code national
d’électricité ou du code local en vigueur pour cette
capacité. Le cordon d’alimentation et la fiche doivent être
jumelés à une prise de courant séparée mise à la terre
d’un seul circuit de dérivation de 200 ampères. La boîte
de sortie doit être aménagée dans la zone derrière
l’appareil (voir la section Dimensions du caisson). La
boîte de sortie et le circuit d’alimentation doivent être
installés par un électricien qualifié et être conformes au
Code national de l’électricité ou du code local en
vigueur.
La tension utilisée doit être la même que celle spécifiée
sur le four à micro-ondes. L’utilisation d’une tension
supérieure est dangereuse et pourrait entraîner un feu ou
des dommages au four. L’utilisation d’une tension plus
basse ralentira la cuisson. Le revendeur n’est pas
responsable de dommages résultant de l’utilisation du
four sur une tension autre que celle spécifiée.
Raccordement électrique avec conduit
de fils
HMC80251UC
La source d'alimentation devrait être une source
monophasée à CA à 4 fils. Installer une boîte de
connexions convenable (non fournie). Un connecteur de
raccord de taille appropriée homologué UL doit être
utilisé pour fixer correctement le raccord à la boîte de
jonction.
AVIS : Les codes locaux peuvent varier; l'installation, les
branchements électriques et la mise à la terre doivent se
conformer à tous les codes locaux applicables.
Si les codes locaux autorisent la mise à la terre au
moyen d’un point neutre d’alimentation électrique,
connectez à la fois le fil neutre blanc et le fil de terre
dénudé du four au fil d’alimentation électrique neutre
blanc.
Raccordement électrique
La connexion de circuit terminal à 4 fils est
recommandée, mais là oú les codes le permettent, la
connexion à 3 fils est acceptable.
9 AVERTISSEMENT
Pour un raccordement à une source d’alimentation
triphasée de 120/208 V à 4 ou 5 fils, le conducteur
de phase C n'est pas requis pour faire fonctionner
l'appareil.

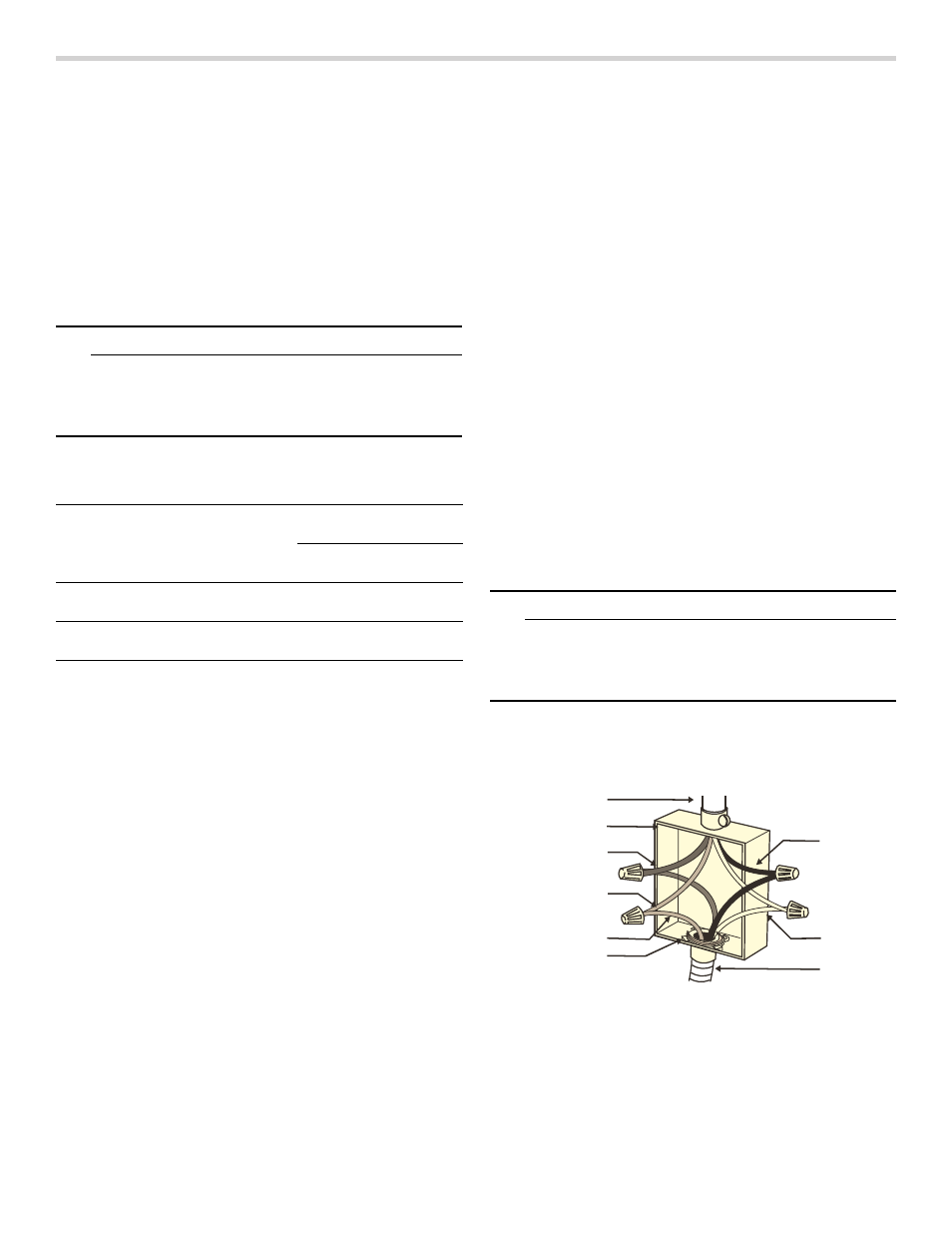

Connexion à quatre fils
Neutre non mis à la terre
▯
Brancher le fil rouge du four au fil d'alimentation
électrique rouge (fil chaud).
▯
Brancher le fil noir du four au fil d'alimentation
électrique noir (fil chaud).
▯
Brancher le fil neutre blanc du four au fil neutre blanc
(pas le fil de terre nu ou vert) de l'alimentation
électrique.
▯
Brancher le fil de terre vert du four au fil de terre nu ou
vert de l'alimentation électrique.
Modèle Raccorde-
ment
Circuit
Exigences
HMC80251UC Câble de
conduit à 4
fils
208 V,
60 Hz
20
ampères
240 V,
60 Hz
20
ampères
HMC80151UC NEMA 5-20 120 V,
60 Hz
20
ampères
HMC87151UC NEMA 5-20 120 V,
60 Hz
20
ampères
FkEOHGH
ERvWHGHMRQFWLRQ
ILOVURXJHV
ILOVYHUWV
ILOYHUW
FRQQHFWHXUGH
FkEOHGX
ILOVEODQFV
ILOVQRLUV
IRXU
ODOLPHQWDWLRQ
FRQGXLWOLVWp8/
RXGpQXGpV
