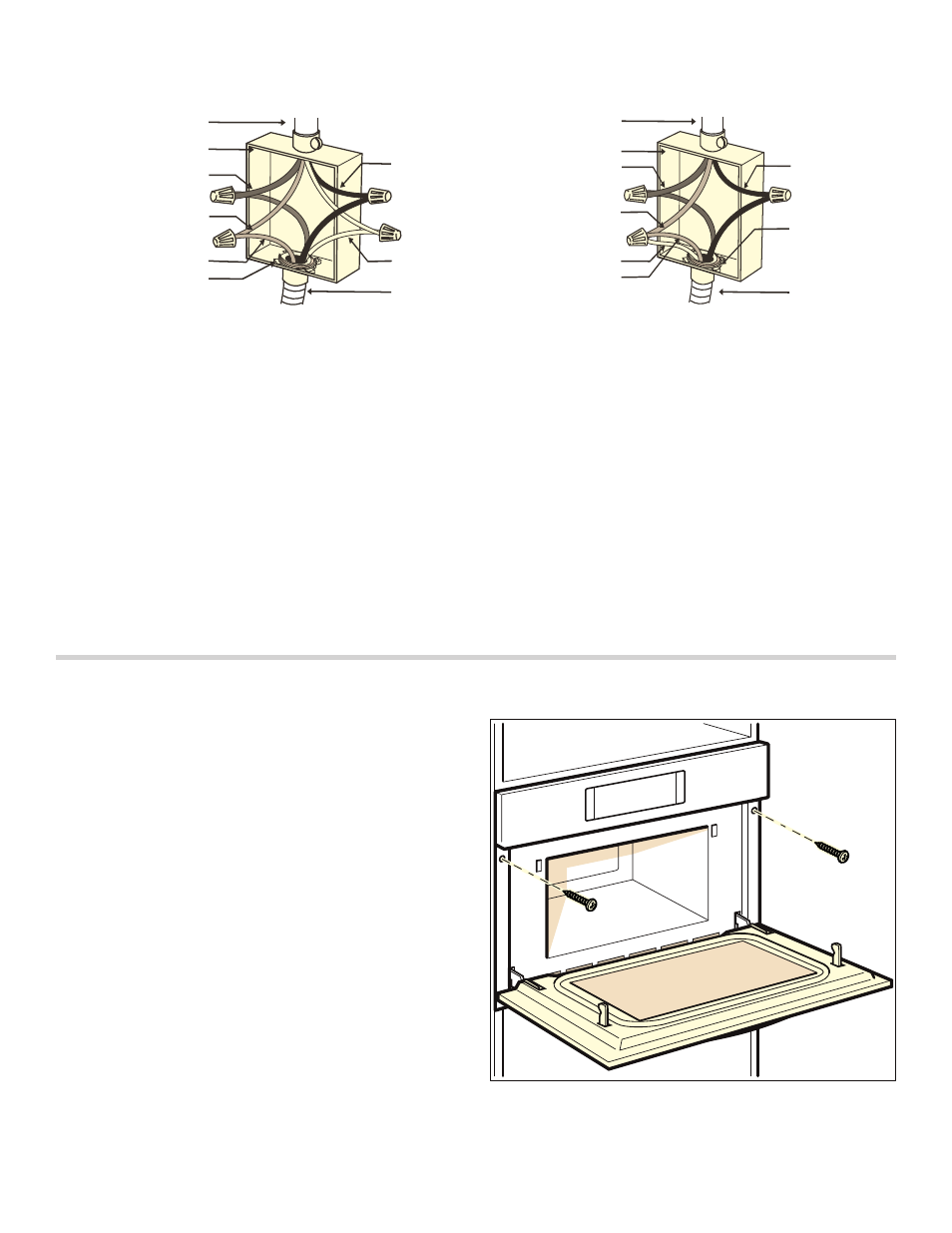

Conexión a cuatro cables
Neutral no aterrizado
▯
Conecte el cable rojo del horno al cable rojo del
suministro eléctrico (cable con corriente).
▯
Conecte el cable negro del horno al cable negro del
suministro eléctrico (cable con corriente).
▯
Conecte el cable neutro blanco del horno al cable
neutro blanco (no el de conexión a tierra desnudo o
verde) del suministro eléctrico.
▯
Conecte el cable de conexión a tierra verde del horno
al cable de conexión a tierra desnudo o verde del
suministro eléctrico.
Conexión de tres cables
Neutral aterrizado
▯
Conecte el cable rojo del horno al cable rojo en la
caja de conexiones.
▯
Conecte el cable negro del horno al cable negro en la
caja de conexiones.
▯
to white, green or bare neutral wire in junction
box.Conecte el cable de conexión a tierra verde y el
cable blanco del horno al cable neutro blanco, verde o
desnudo en la caja de conexiones.
El cable de conducto, donde está conectado al horno,
gira. Gire el cable de conducto hacia arriba (o hacia
abajo) e introdúzcalo en el orificio preparado en el
gabinete para conectarlo a la caja de empalme.
Para mantener las condiciones que permitan realizar un
buen servicio técnico, el conducto flexible no debe
acortarse y debe enrutarse de manera que permita
retirar temporalmente el horno.
Montaje del electrodoméstico
Nota: El aparato pesa demasiado. Se aconseja dos
personas para insertarlo.
AVISO: Antes de instalar el horno, asegúrese de
verificar las dimensiones del gabinete y las conexiones
eléctricas.
Monte el electrodoméstico en el gabinete
1.
Inserte el aparato por completo y céntrelo. No pliegue
el cable eléctrico.
2.
Atornille el aparato en su lugar.
