SPBS8
01 (09/10/2008) Velleman ® 31
Lieferumfang
• 1 LCD-Display mit Halter und Kabel
• 1 vordere Steuereinheit
• 1 hintere Steuereinheit
• 8 Sensoren
• 4 Anschlusskabel von 4.5m für die vorderen Sensoren, nummeriert von 5 bis 8
• 4 Anschlusskabel von 2.5m für die hinteren Sensoren, nummeriert von 5 bis 8
• 1 EIN/AUS-Schalter mit Verkabelung (2.4m)
• 1 Netzkabel für die vordere Steuereinheit
• 1 Anschlusskabel für die Steuereinheiten
• 1 Lochsäge Ø 18.5mm für die Sensoren
• Kabelklemmen
• Doppelseitiges Klebeband

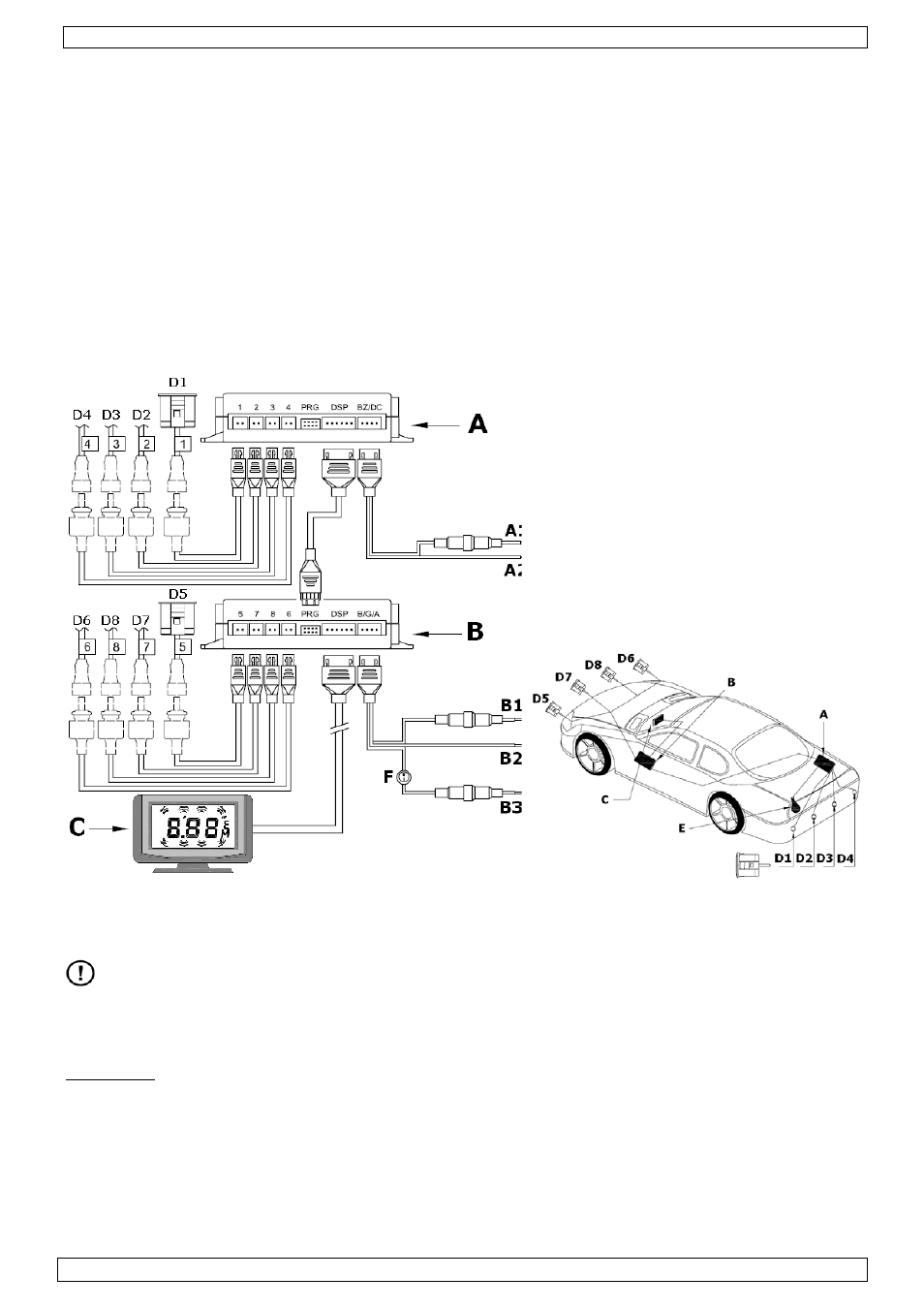

5. Umschreibung
A. hintere Steuereinheit
A1. DC +12 V (vom
Rückfahrscheinwerfer)
A2. GND
B. vordere Steuereinheit
B1. Batterie ACC +12 V
B2. GND
B3. DC +12 V (vom Bremslicht)
C. LCD-Display
D1~D8. Sensoren
E. Rückfahrscheinwerfer
F. EIN/AUS-Schalter
6. Installation
Setzen Sie das System unter Strom NACHDEM Sie alle Anschlüsse gemacht haben.
Sensoren
• Wählen Sie sorgfältig wo Sie die Sensoren installieren möchten. Die Montagehöhe ist sehr
wichtig für das gute Funktionieren des Systems.
Bemerkung: Wenn Sie die Sensoren an Stoßstangen aus Metall befestigen, könnte dies das gute
Funktionieren des Systems beeinflussen.
• Siehe nachfolgende Abbildung für die horizontale und vertikale Position. L = Breite des
Fahrzeuges.
