Inhoud van de verpakking
• 1 lcd-display met statief en aansluitkabel
• 1 voorste stuureenheid
• 1 achterste stuureenheid
• 8 sensoren
• 4 aansluitkabels van 4,5 m voor voorste sensoren, genummerd van 5 tot 8
• 4 aansluitkabels van 2,5 m voor achterste sensoren, genummerd van 1 tot 4
• 1 aan-uitschakelaar met bekabeling (2,4 m)
• 1 voedingskabel voor stuureenheid vooraan
• 1 aansluitkabel voor stuureenheden
• 1 klokzaag Ø 18,5 mm voor sensoren
• 1 gebruikershandleiding
• kabelclips
• dubbelzijdige tape

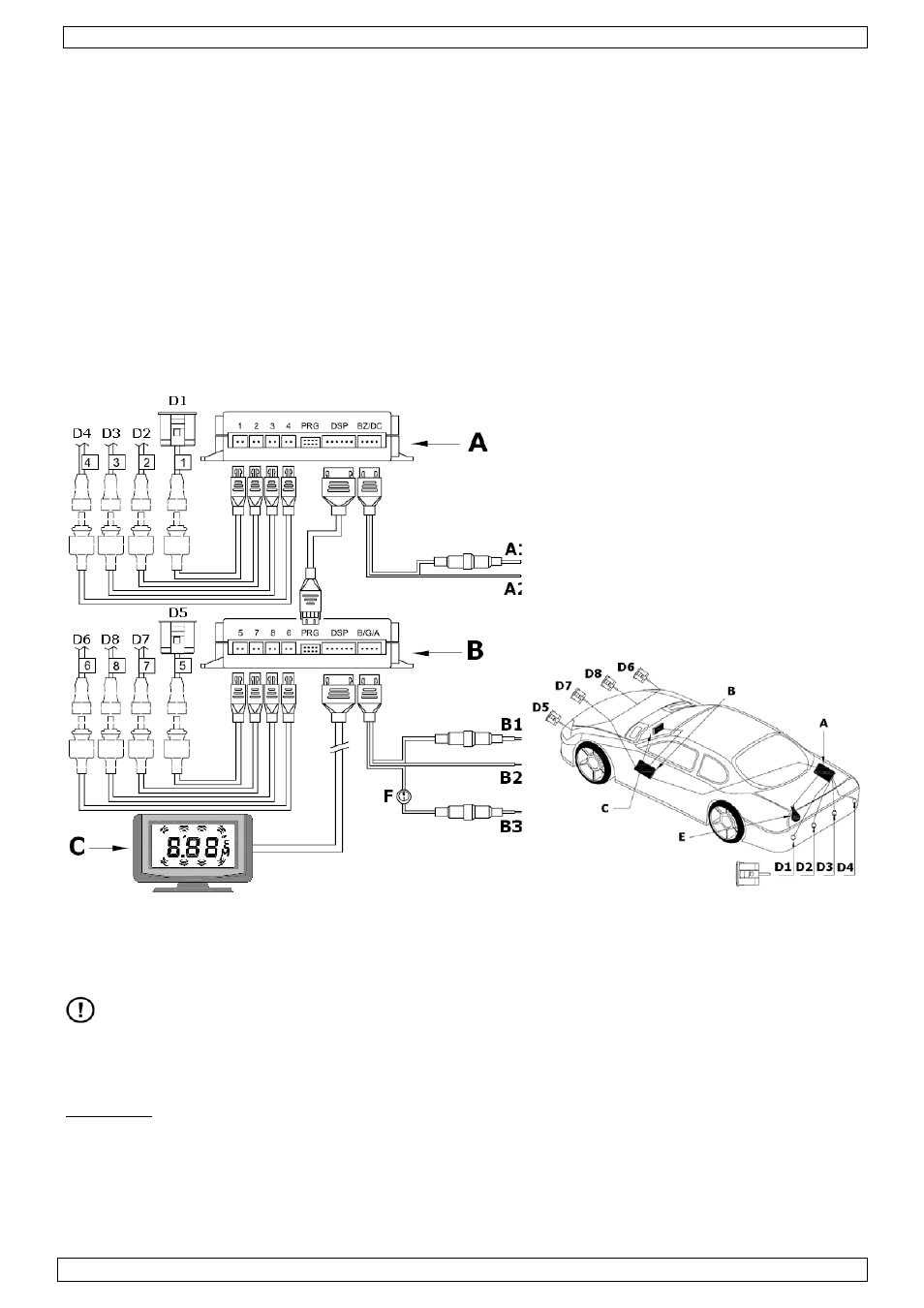

5. Overzicht
A. achterste stuureenheid
A1. DC +12 V (van achteruitrijdlicht)
A2. GND
B. voorste stuureenheid
B1. accu ACC +12 V
B2. GND
B3. DC +12 V (van stoplicht)
C. lcd-display
D1~D8. sensoren
E. achteruitrijdlicht
F. aan-uitschakelaar
6. Installatie
Zet het systeem onder spanning NADAT u alle aansluitingen hebt gemaakt.
Sensoren
• Kies zorgvuldig waar u de sensoren wenst te installeren. De installatiehoogte is zeer belangrijk
de goede werking van het systeem.
Opmerking: Installatie van de sensoren in metalen bumpers kan de goede werking van het systeem
beïnvloeden.
• Raadpleeg de figuur hieronder voor de horizontale en verticale positie. L = breedte van het
voertuig.
