43
Insignia NS-A1000 Amplificador estéreo para el auto
www.insignia-products.com

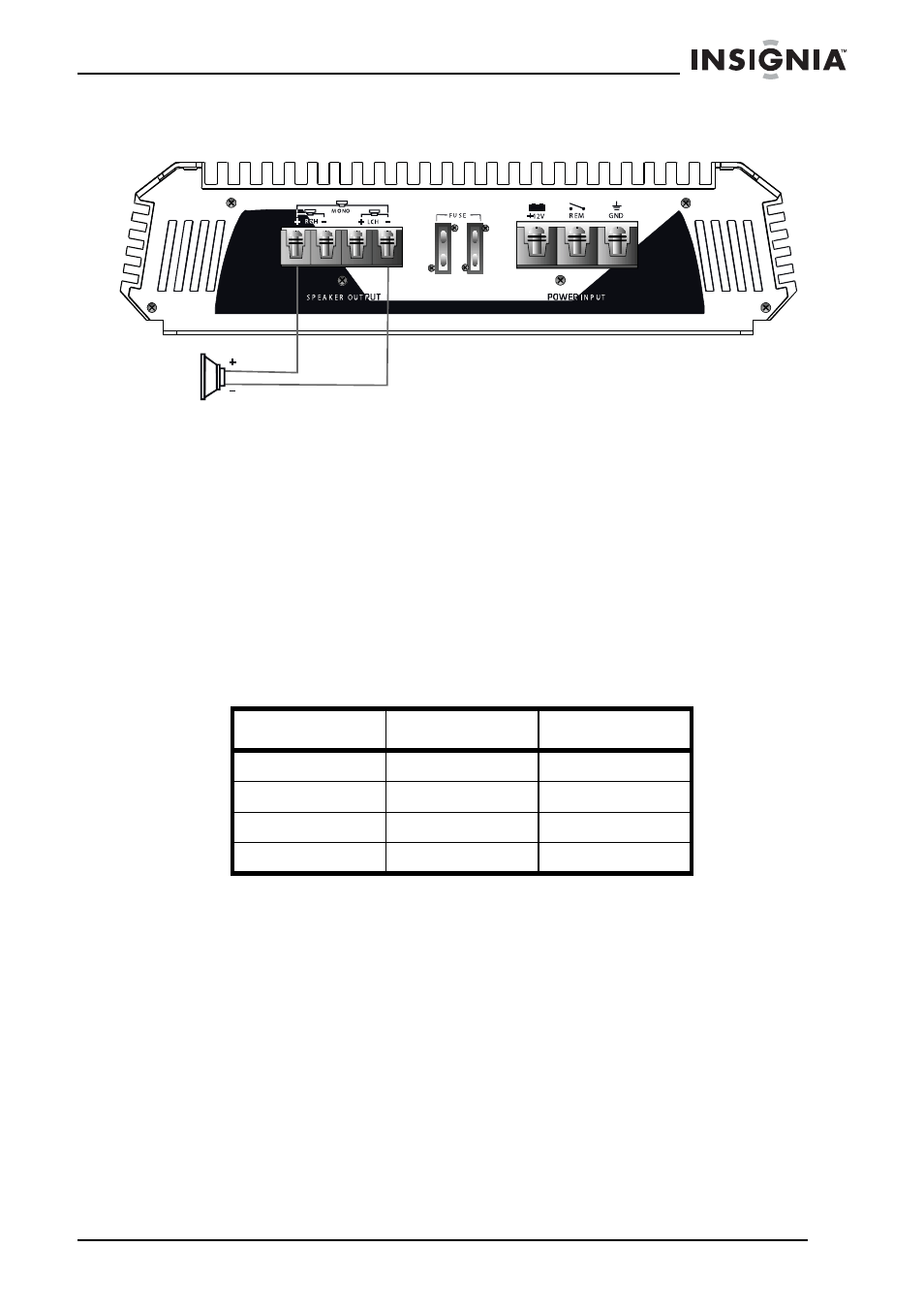

Conexiones del modo monofónico
Operación de modo triple
La operación de modo triple le permite conectar un subwoofer a las
terminales puenteadas / monofónicas, mientras que altavoces
(adicionales) principales están conectados a los canales estéreo.
Deje el interruptor de cruce [crossover] (subwoofer) en la posición
Full (Completo) para este modo.
Refiérase a la tabla a continuación para seleccionar el valor correcto
del condensador o inductor para la frecuencia deseada.
La tabla se aplica a todas las configuraciones de canal, aunque la
ilustración a continuación es para un amplificador de 2 canales.
Frecuencia Inductor Condensador
80 Hz 7.5 mH 470 uF
100 Hz 6.5 mH 330 uF
120 Hz 5.5 mH 330 uF
150 Hz 4 mH 220 uF
