Page 26: Canal gauche (noir) canal droit (noir)

26
Insignia NS-A1000 Amplificateur stéréo de voiture
www.insignia-products.com

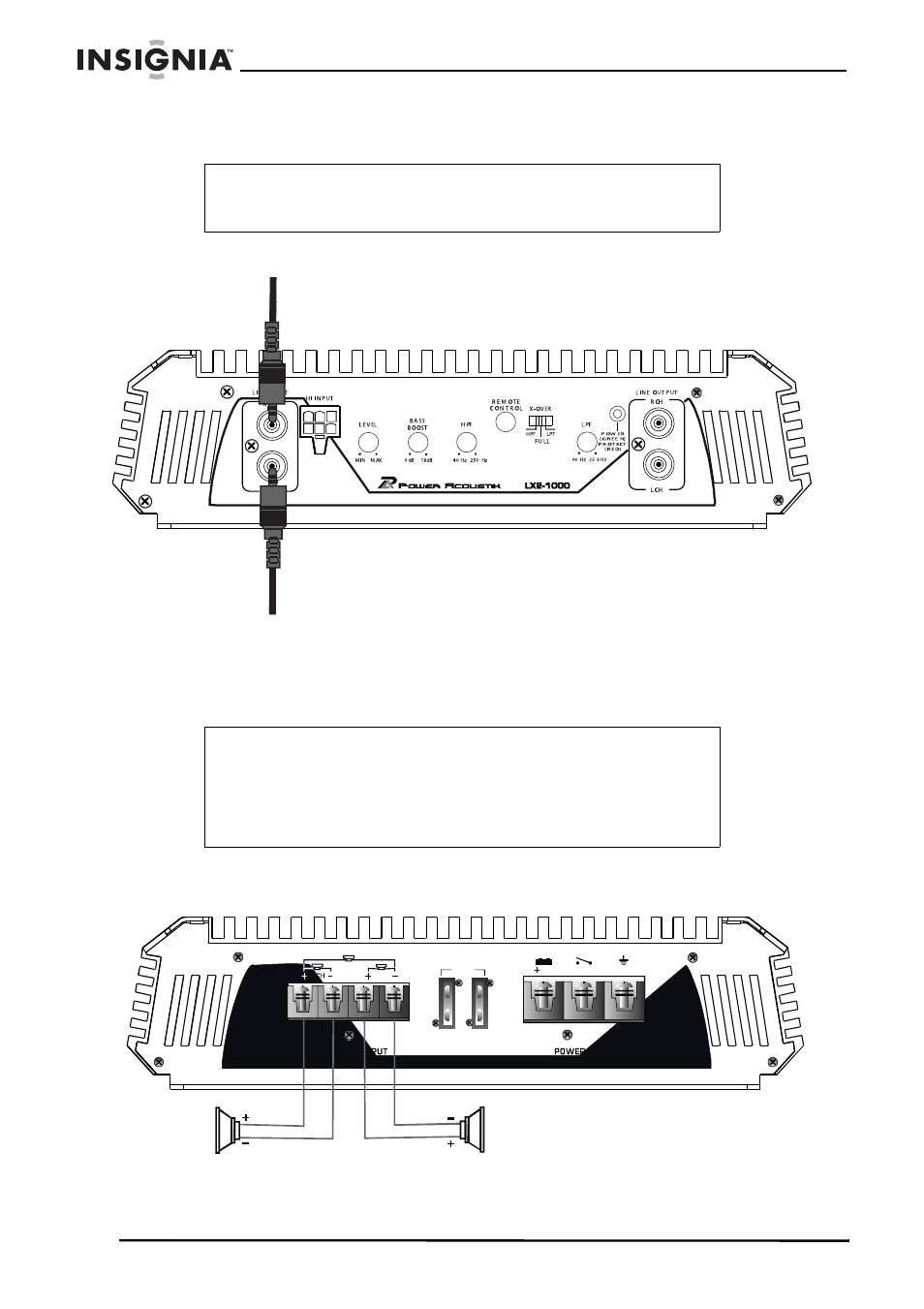

Connexion des entrées de bas niveau (RCA)
Connexion des haut-parleurs
Connexions en mode stéréo
Remarque
Ne pas connecter des prises RCA d'entrée de bas niveau si
les câbles d'entrée de haut niveau sont utilisés.
Attention
Cet amplificateur a été conçu pour être utilisé sous 2 ohms
stéréo par canal ou 4 ohms pour chaque canal mono ponté.
Dans le cas d'un fonctionnement tri-modal, utiliser des
haut-parleurs stéréo de 8 ohms et un caisson d'extrêmes
graves de 4 ohms, ou vice versa.
Canal gauche (noir)
Canal droit (noir)
S P E A K E R O U T P U T
R CH
LCH
M O NO
12V
R EM
GND
P O W E R I N P U T
FU S E
