Insignia NS-A1000 Amplificador estéreo para el auto
www.insignia-products.com

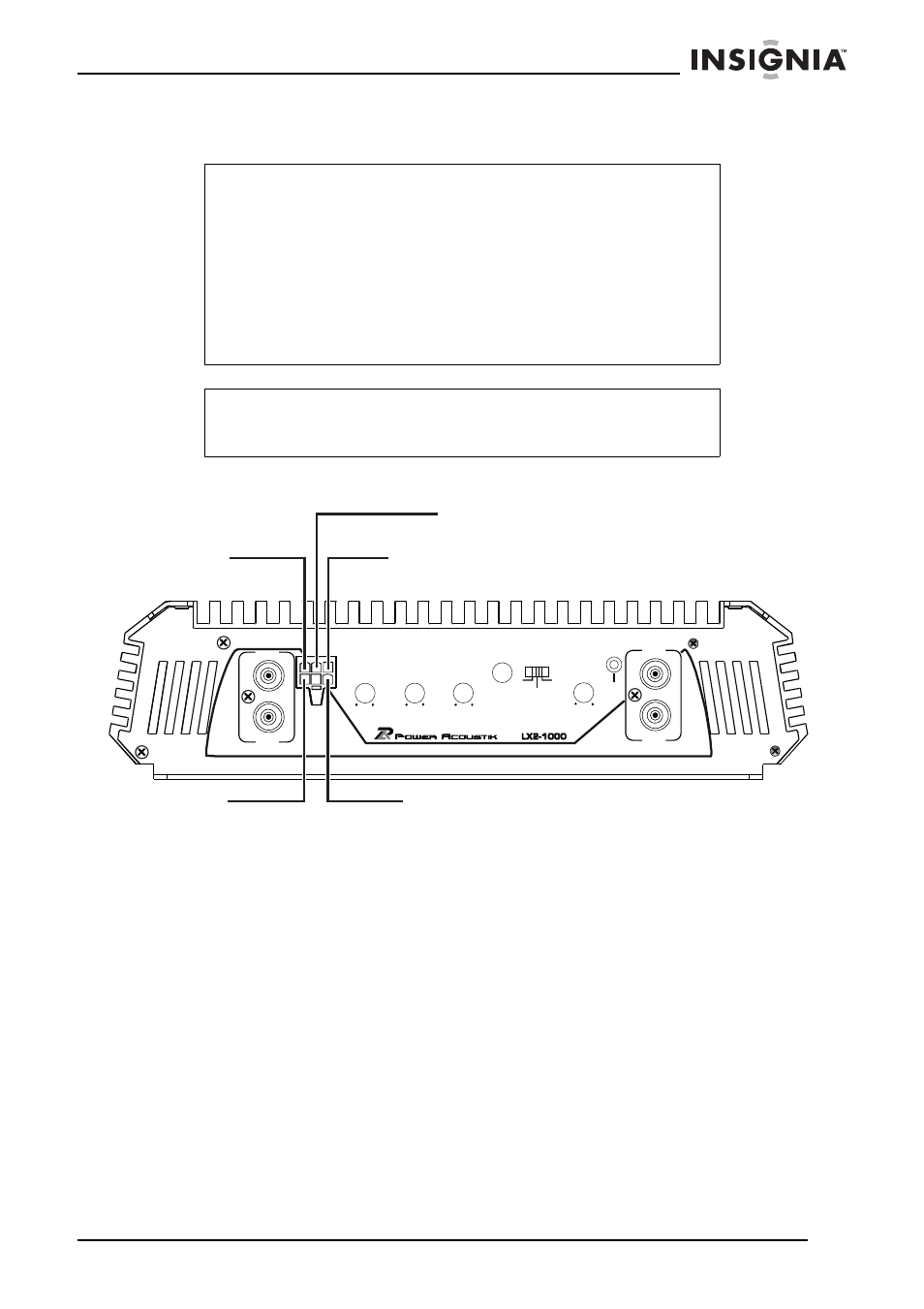

Conexión de las entradas de nivel alto
Cuidado
Para las unidades principales con los circuitos comunes
aislados de la tierra, conecte únicamente los cables
positivos (+) de los altavoces. No conecte los cables
negativos de los altavoces.
Para las unidades principales que tienen los circuitos con
conexión común a tierra, conecte los cables positivos (+) y
negativos (-) de los altavoces.
Siempre conecte el “cable de tierra de la señal” a tierra del
chasis cuando se usa entradas de nivel alto.
Nota
No conecte los cables de entrada de nivel alto si está
usando los tomas de entrada RCA de nivel bajo.
L INE IN P UT
R CH
L CH
HI INP UT
L EV EL
MIN M AX
B A SS
B OOST
H PF L PF
X-OV ER
0 dB 18dB 40 Hz 250 Hz 40 Hz 5 0 2 z H
L INE OUT P UT
R CH
HPF LPF
FU LL
P OW ER
( G R EE N)
P R OT ECT
( R E D)
R E M OTE
C ON T R OL
L CH
Conexión a tierra del chasis - negro
Canal izquierdo (-) Canal derecho (-)
Canal derecho (+) Canal izquierdo (+)
