Materiales
(no dibujados a escala)

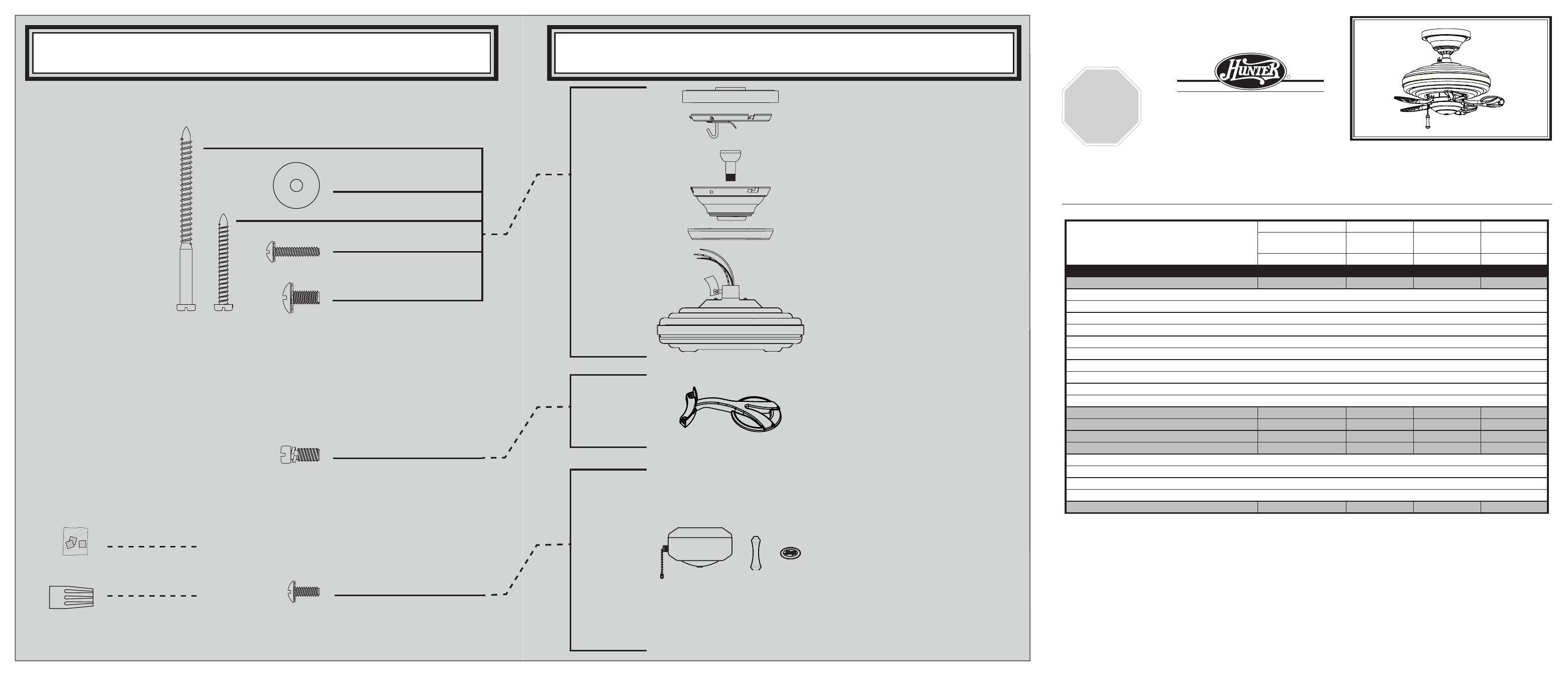

Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS GUÍA DE PIEZAS
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
R
SINCE 1886
PARADA
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-742 10-18-2007 •
©
2007
Lista de piezas
No. del modelo 28543 28544 28545
No. del dibujo de
ensamblaje
97455-01 97455-02 97455-03
Acabado Blanco Bronce Nuevo Ladrillo Antiguo
Nombre del ítem Cantidad No. de la pieza No. de la pieza No. de la pieza
* Kit del sistema de suspensión 94947-03 94947-15 94947-02
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo, de campana
Tornillo, de madera
Tornillo, de madera
Arandela, plana
Empaquetadura de placa de techo
Tornillo de fijación
Conjunto del interruptor/alojamiento 1 93526-03 93526-15 93526-02
Juego de soporte de paletas 1 97341-05 97341-05 97341-05
Tornillo, de armadura de soporte de paleta 11 63755-06 63755-06 63755-06
Kit de materiales 1 97455-00-860 97455-00-861 97455-00-862
Tornillo, mecánico, 6-32
Empalme plástico
Pendiente del tirador de cadena
Pendiente del tirador de cadena
Kit de equilibrado 1 07570-01 07570-01 07570-01
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo,
mecánico, 6-32
Tornillo de fijación
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
3” Tornillo, de madera
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
x 2
x 4
x 2
x 3
x 3
x 11
x 6
x 1
x 4
