-17- 598-1215-01
COntrOlEs Y CaraCtErÍstiCas DE
la CaMPana
• Control de volumen - Gire el control de volumen para fijar el volumen
de la campana en el nivel deseado.
• lED de energía “EnCEnDiDO”- El LED (diodo emisor de luz) rojo está
encendido cuando la unidad esta cableada correctamente. Si el LED no
está encendido, vea Análisis de averías, página 18.
• selector del tono de la puerta frontal - Este interruptor le permite
escoger uno de los cuatro tonos diferentes para la puerta frontal.
• selector del tono de la puerta trasera - Este interruptor le permite
escoger uno de los dos tonos diferentes para la puerta trasera.
Door/Trans Input
(16 V AC, 10 VA)
F T R
Use Diode On
Front Door Button
Rear Tune
Selector
TR-0055
390-0055XX-TR1A
READ
OWNER’S MANUAL
A B
Front Tune
Selector
Chime Controls
Located On Side
1 2 3 4
Power
ON
LED
Volume
Control
F
T
R

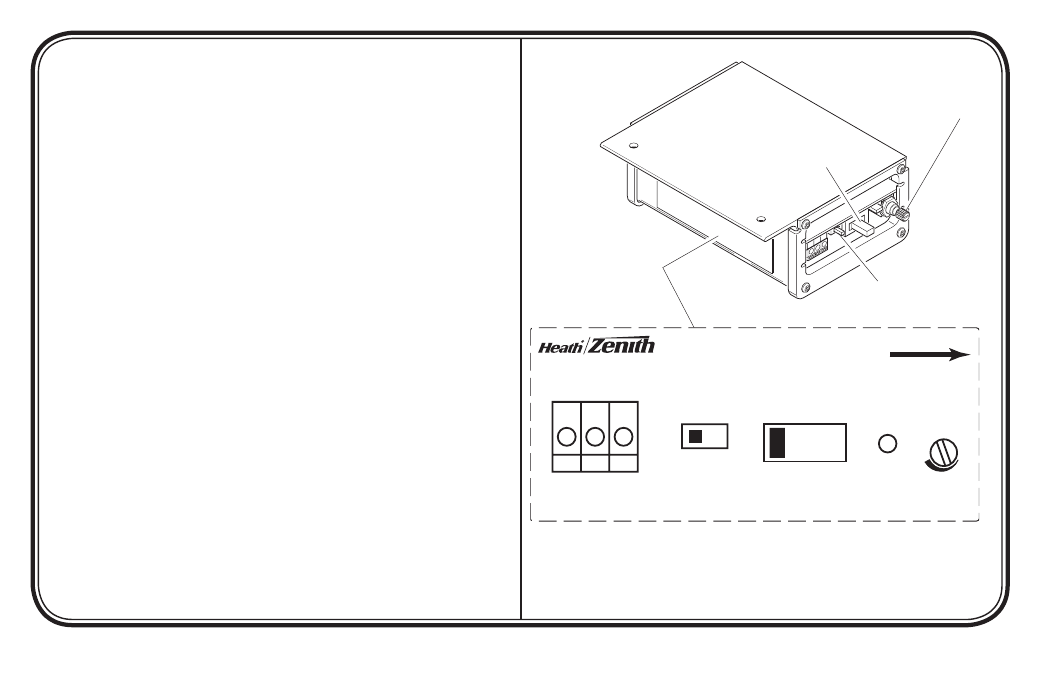

Figura 7 - Controles de la campana
Control de volumen
Selector del tono de
la puerta trasera
Selector del tono de
la puerta frontal
Etiqueta de ins-
trucciones ubicada
lateralmente en el
módulo de control
