Hitachi L47S601 - Manual (Page 85)

Uso
por
primera
vez
85

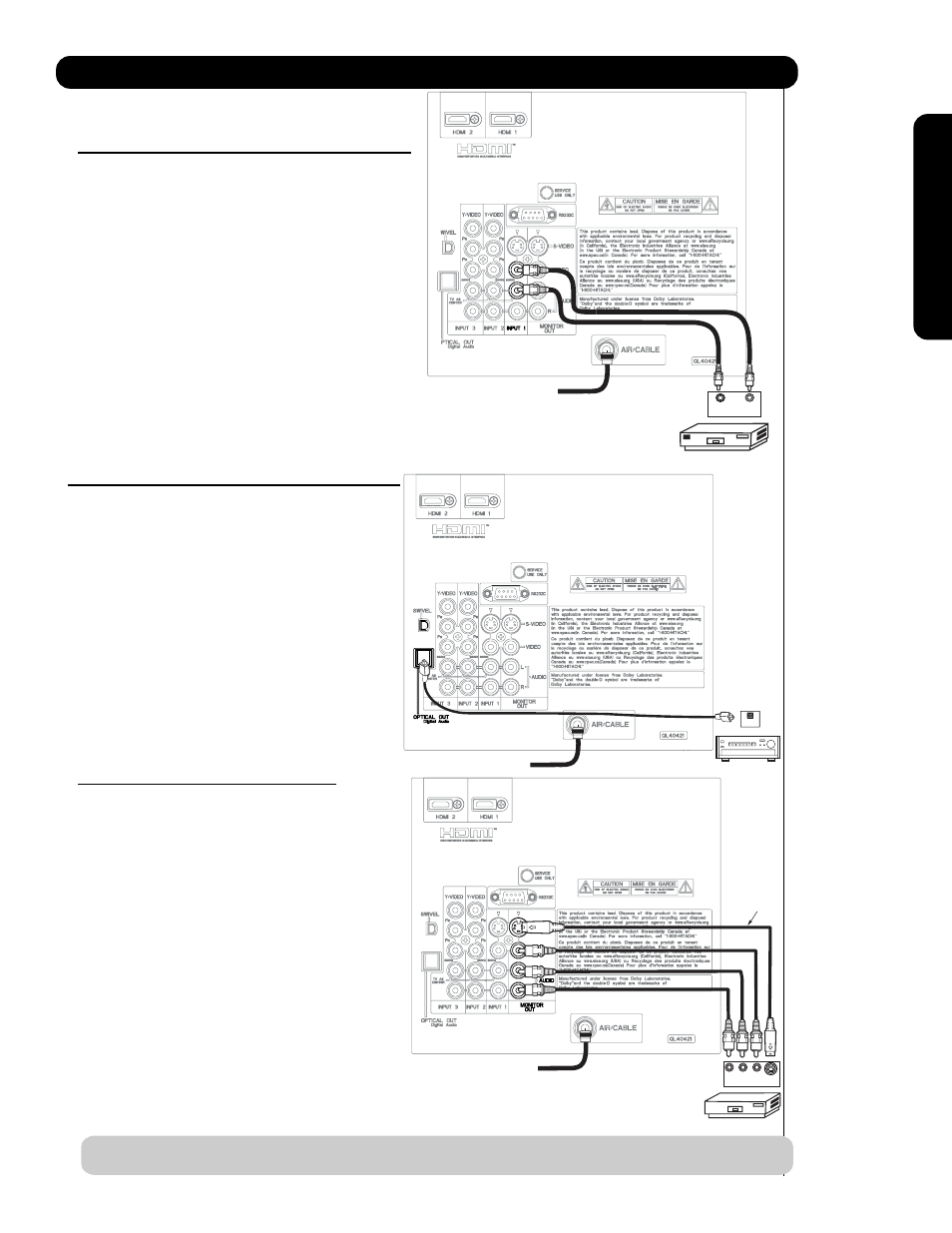

Conectando Equipos de Video Externos
CONECTANDO UN EQUIPO DE VIDEO Y AUDIO
MONAURAL A LAS ENTRADAS 1, 2, 3 ó FRONTAL
1. Conectar el cable de la salida de video(VIDEO OUT)
del VCR o del Reproductor de DVD a la entrada
de video(VIDEO/Y) como se muestra en el Panel
Posterior de la derecha.
2. Conectar el cable de la salida de audio(AUDIO OUT)
de su VCR o Reproductor de DVD a la entrada
(MONO)/AUDIO IN L) de su TV .
3. Presione el botón INPUTS, entonces seleccione la
ENTRADA 1,2,3 ó Frontal del Menú de Entradas
para ver el programa de su VCR o Reproductor DVD.
4. Seleccione CABLE o AÉREA en el Menú de
Entradas o presione el botón ANT en el control
CONECTANDO UN AMPLIFICADOR DE AUDIO EXTERNO
Para controlar el nivel de audio del TV de LCD con un
amplificador externo de audio, conectar el sistema
como se muestra en la derecha. La salida “OPTICAL OUT”
del panel posterior es una salida fija. El Volumen del
amplificador es controlado por el amplificador, no por
el televisor de LCD. La terminal OPTICAL OUT se
puede conectar a todo equipo con Entrada Óptica.
1. Conectar un cable óptico desde la salida Optical out a
la entrada Óptica de un sistema de sonido ó
Amplificador como se muestra en el Panel poste-
rior como la figura de la derecha.
(Para la ENTRADA FRONTAL consultar la página 79).
Sistema de Amplificador
NOTA: Al hacer conexiones de video, conectar solo S-Video ó solo Video. Si ambas son conectadas, el S-Video
tiene prioridad.
VCR ú otros equipos
externos
INPUT
S-VIDEO R L V
Opcional
CABLE
ó
Señal Aérea
CABLE
ó
Señal Aérea
Parte posterior del
VCR
CONEXIÓN DE LA SALIDA DE MONITOR
La Salida de Monitor (Monitor Out) proporciona audio y
video de las señales CABLE/AÉREA y las Entradas 1, 2, 3,
y Frontal. No proporciona Video por Componente ó HDMI.
1. Conexión de S-Video:
Conectar el cable de la salida S-VIDEO del
Panel Posterior a la entrada S-VIDEO del VCR.
Conexión de Video:
Conectar el cable de la salida VIDEO del
Panel Posterior a la entrada VIDEO del VCR.
2. Conectar el cable de la entrada AUDIO IN R del
VCR a la salida AUDIO/R del Panel Posterior del
Televisor.
3. Conectar el cable de la entrada AUDIO IN L del
VCR a la salida AUDIO/L del Panel Posterior del
Televisor.
remoto para regresar al último canal sintonizado.
OUTPUT
VCR
VIDEOOUT AUDIO OUT
CABLE ó Señal Aérea
OPTICAL IN
Sistema de Amplificador
ó reproductor de DVD
