A
Motor del ventilador
Luz
Verde
Negro Interruptor 2 (CA)
Negro Interruptor principal 1 (CA)
Blanco
Negro Luz
Blanco
Blanco
Cobre desnudo
Tierra
B6
*Opción Ventilador y luz principal juntos
*Opción
Negro
3
pasadores
3
clavijas
2
pasadores
2
clavijas
H
B8
H
B9 B10
I
F
B7
G

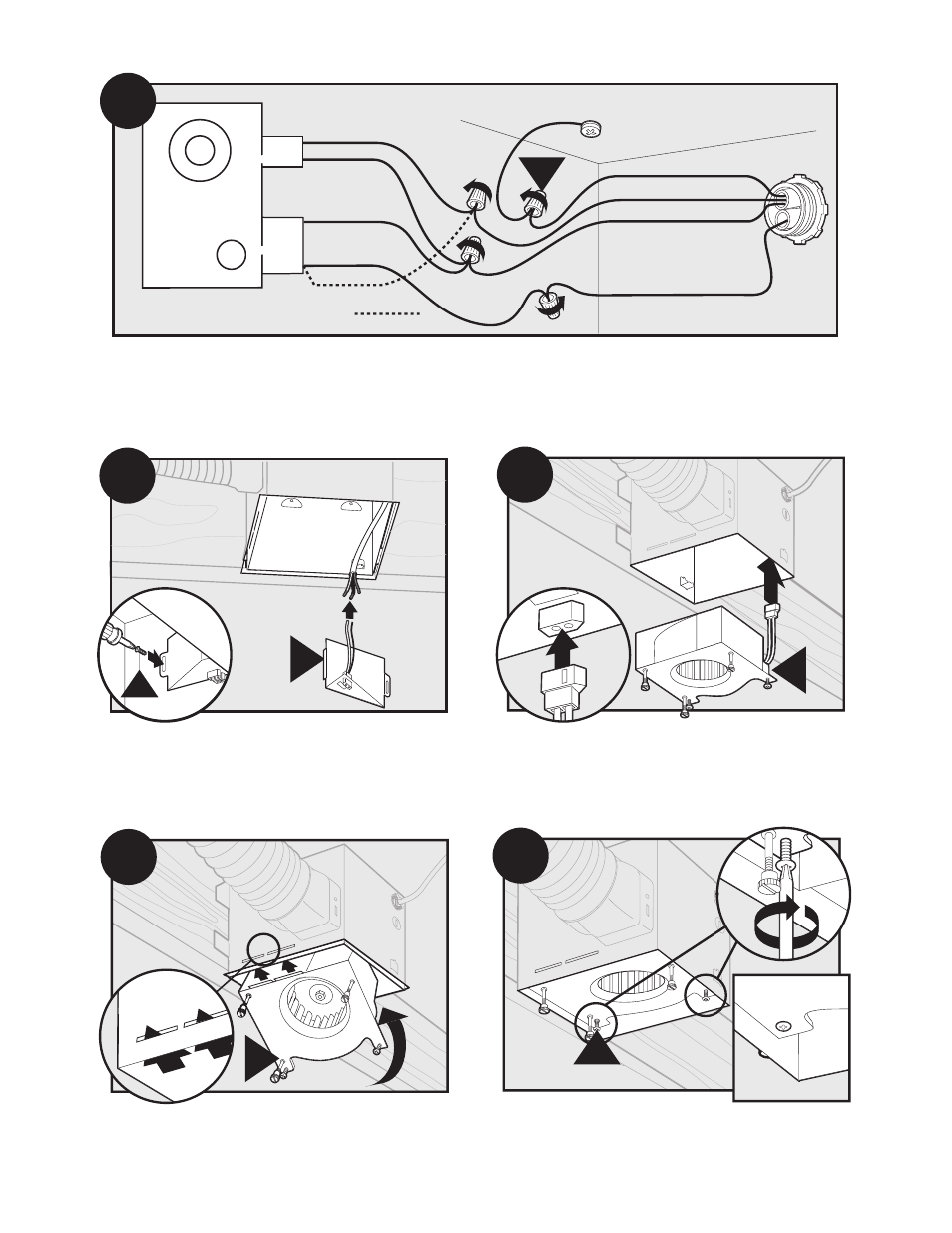

Conecte los alambres como se muestra.
Vuelva a instalar el motor introduciendo las pestañas y
levantando a su posición. Asegúrese que los alambres no se
pellizquen entre el motor y el alojamiento.
Conecte el mazo de cables. NO pERMITA QUE EL MOTOR
CUELGUE DEL MAZO DE CABLES.
Asegure el motor apretando los 2 tornillos.
Instale la placa de cubierta del cableado. Asegúrese que
todas las conexiones de cableado estén dentro de la caja o
debajo de la placa de cubierta del cableado.
23 42947-02 01/12/2007
