Tornillo para madera Tornillo para madera
Conjunto del
motor y caja
Juego de herrajes
para la paletas
Tornillo para
los herrajes
de las paletas
Ojal de la paleta Tornillo de tope
Tornillo, mecánico, 6-32
Tornillo, mecánico, 8-32
Arandela plana
Tuerca para
alambre
Conjunto
del interruptor
/ alojamiento 28
Cubierta del motor 226
Juego de paletas 46
44
Juego equilibrador
75
64 65
68
70
66 67
69
47
Conjunto del soporte de suspensión 239
Aislador de
montaje
71
Globo / Pantalla 150
156 Tornillo, de mariposa
Accesorio
de pantalla 145
100
114
Materiales
(dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)

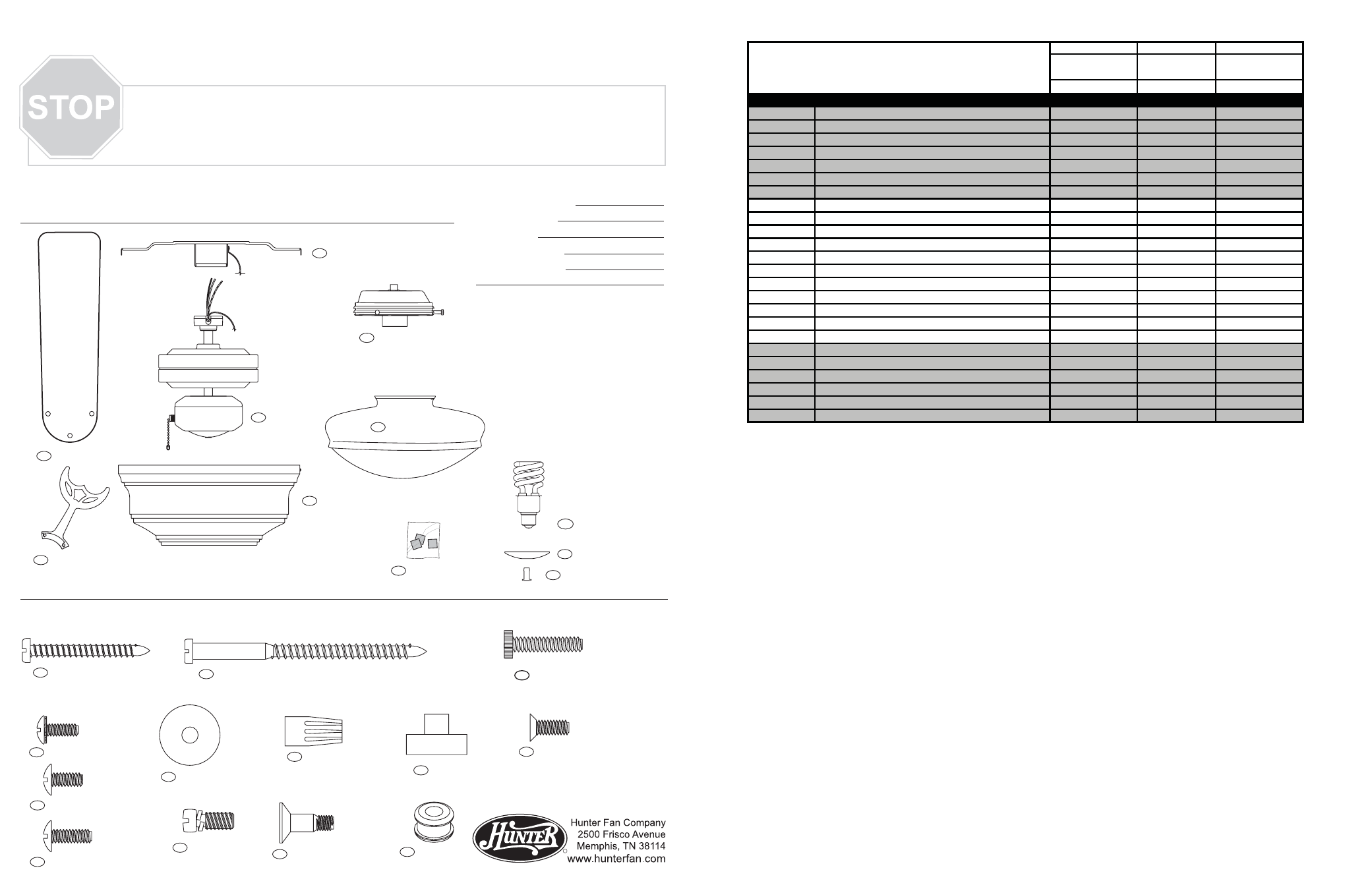

GUÍA DE PIEZAS GUÍA DE PIEZAS
GUÍA DE PIEZAS
Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía.
Use la Guía de Piezas de abajo para verificar que todas las piezas estén incluidas en la caja.
Si alguna pieza falta o está dañada, llame al teléfono 1-888-830-1326.
POR FAVOR NO DEVUELVA ESTE PRODUCTO A LA TIENDA DONDE LO COMPRÓ.
Nombre del modelo
No. de catálogo
No. de serie
Fecha de compra
Lugar de compra
Para informaciones adicionales acerca de:
Productos Hunter z Localización de fallas
Localización de distribuidores
Localización de centros de servicio
Llame al teléfono 1-800-448-6837
www.hunterfan.com
Si el ventilador no funciona:
1. Consulte la guía de localización de fallas
en su manual de instrucciones.
2. Llame a su centro local de servicio.
3. Llame al teléfono 901-248-2222 para
obtener asistencia técnica.
Si alguna pieza falta o está rota:
Llame al teléfono 1-888-830-1326
R
98000-01-679
11/27/06
Tornillo,
del conjunto
de la caja
del interruptor 131
Switch Housing Cover
Switch Housing Plug Button 41
29
CFL Bulb 216
Tornillo de la cubierta del alojamiento
No. del modelo 20810 20801
No. del dibujo de
ensamblaje
97419-01 97419-02
Acabado Blanco Peltre Antiguo
No. del ítem Nombre del ítem Cantidad No. de la pieza No. de la pieza
28 Conjunto del interruptor / alojamiento 1 93194-03-000 93194-14-000
29 Cubierta de la caja del interruptor 1 73853-01-132 73853-01-306
41 Botón taponador de la caja del interruptor 1 73854-01-132 73854-01-306
44 Juego de herrajes para la paletas 1 93724-05-132 93724-05-306
46 Juego de paletas 1 75147-09-000 75006-32-000
47 Tornillo para los herrajes de las paletas 10 63755-05-133 63755-05-247
Juego de herrajes 1 94953-00-860 94953-00-861
64 Tornillo para madera 2 06512-01-232 06512-01-232
65 Tornillo para madera 2 03144-03-232 03144-03-232
66 Ojal de la paleta 16 05989-02-000 05989-01-000
67 Tornillo de tope 16 63730-01-133 63730-01-247
68 Arandela plana 4 06301-01-232 06301-01-232
69 Tornillo, mecánico, 6-32 3 74506-36-232 74506-36-232
70 Tuerca para alambre 4 05172-01-000 05172-01-000
71 Aislador de montaje 4 63731-01-000 63731-01-000
100 Tornillo de la cubierta del alojamiento 4 74508-37-133 74508-37-247
114 Tornillo, mecánico, 8-32 2 74508-36-232 74508-36-232
131 Tornillo, del conjunto de la caja del interruptor 3 64555-02-133 64555-02-247
75 Juego equilibrador 1 07570-01-000 07570-01-000
145 Accesorio de pantalla 1 85993-01-132 85993-02-306
150 Globo / Pantalla 1 84210-01-000 84210-01-000
156 Tornillo, de mariposa 3 03077-01-095 03077-01-095
226 Cubierta del motor 1 94511-01-132 94511-01-306
239 Conjunto del soporte de suspensión 1 73846-01-095 73846-01-095
Lista de piezas
