6 598-1139-02
montaJe deL conJunto
camPana
1. Coloque el conjunto campana sobre el
eje del pulsador y sobre el visor (vea la
figura 2).
2. Verifique que el conjunto campana esté
paralelo al borde de la puerta.
3. Acople bien la parte superior e inferior del
conjunto campana usando los tornillos de
montaje provistos (vea la figura 2).
Funcionamiento
1. Verifique el funcionamiento de la
campana presionando el pulsador. La
campana sonará con dos (2) notas.
2. Si la campana para puerta no funciona
correctamente, revise los conjuntos
pulsador y campana. Ambos conjuntos
deben estar paralelos al borde de la
puerta para que la campana funcione
correctamente.
3. Si es necesario regule uno o ambos
conjuntos.
acoPLe de La taPa de La
camPana
1. Para asegurar el espacio libre correcto
cuando la tapa esté acoplada, corte el
exceso del eje del pulsador. IMPOR-
TANTE: para evitar roturas en las partes
plásticas del conjunto campana, use una
pinza de puntas finas para sostener sin
peligro al eje mientras lo dobla hacia
atrás y adelante para cortarlo (Vea la
figura 2, vista A).
2. Coloque la ranura de la tapa de la cam-
pana en la aleta de la parte superior de
la campana.
3. Presione la parte inferior de la tapa de
la campana hacia el conjunto campana
hasta que la tapa “cierre a presión” en
su sitio.
Conjunto pulsador
(mostrado por la parte
exterior de la puerta)
Conjunto campana
Aleta de montaje
de la tapa
Tapa de la campana
Tornillos de montaje
Corte el exceso del
eje del pulsador
Ranura de
montaje de
la tapa

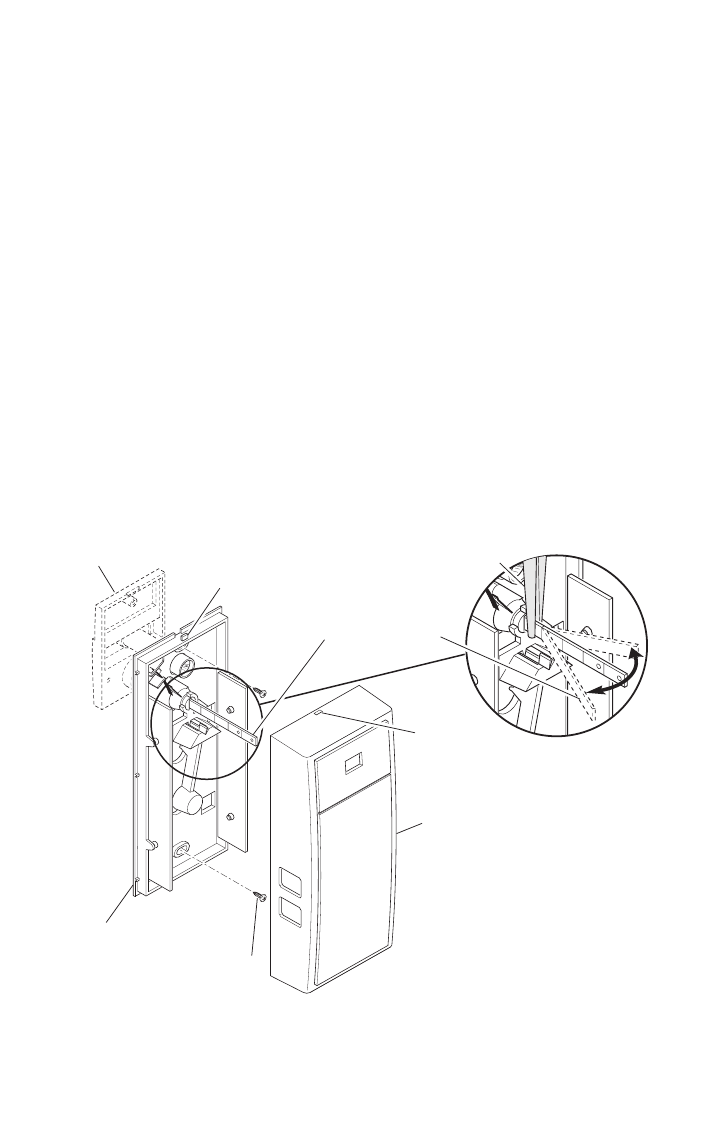

Figura 2- Montaje del conjunto campana y acople de la tapa de la campana
Pinzas de puntas finas
vista a
