Guía de instalación avanzada
69-2340ES—01 16
About your new thermostat
SETUP
CABLEADO
ASSIST
ANCE
TROUBLESHOOTING

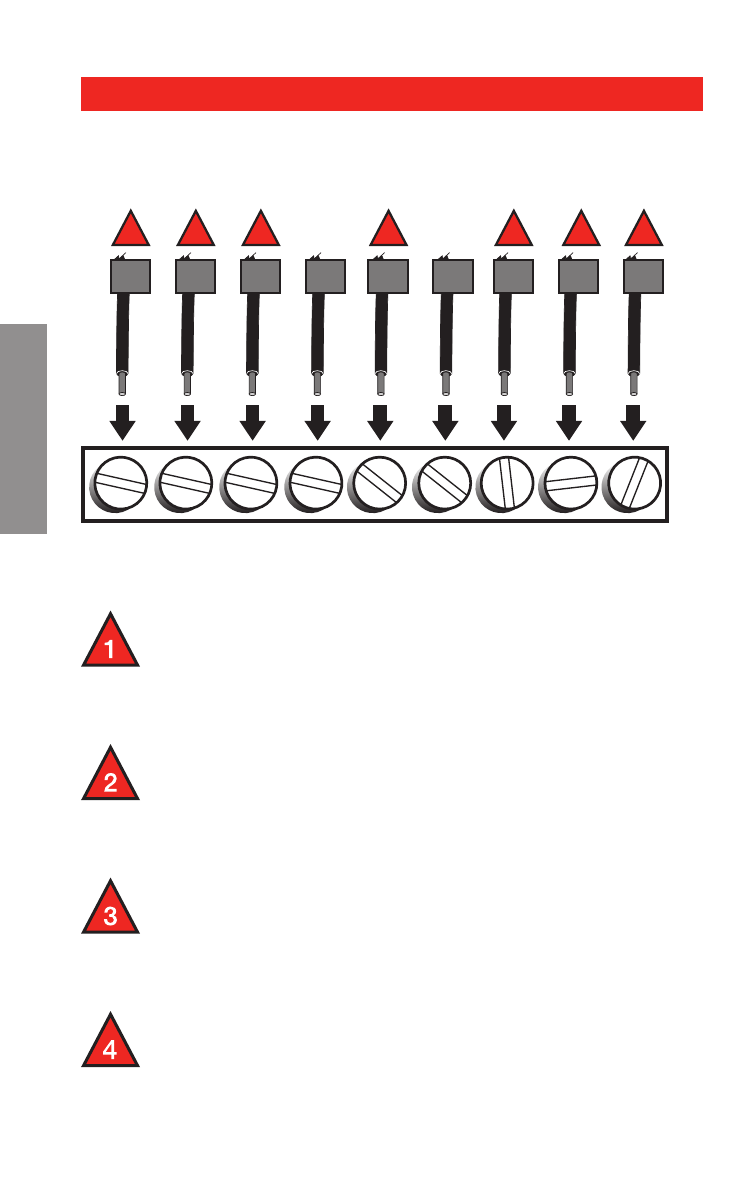

Cableado
Si las etiquetas no coinciden con las letras del
termostato, controle el cuadro de la derecha y conecte
el terminal como se ilustra aquí (ver notas más abajo).
Si el termostato viejo tenía cables V y VR,
póngase en contacto con un contratista de
sistemas de calefacción y enfriamiento para
solicitar ayuda.
Si el termostato viejo tenía cables O y B, fije el
cable B en el terminal C. Si se fijó otro cable
en el terminal C, llame al 1-800-468-1502 para
solicitar ayuda.
Si el termostato viejo tenía cables W1, W2 y
Y, póngase en contacto con un contratista de
sistemas de calefacción y enfriamiento para
solicitar ayuda.
Si ningún cable coincide con el terminal E del
termostato nuevo, use un pequeño trozo de
cable para conectar los terminales E y Aux.
Aux Y G O L R B C E
Aux Y G O L R B C E
4 3 3 2 1 2 2
O
X
X2
O
W
W1
W2
O
Y1
M
O
F
O
F
O
V
VR
O
H
O
B
X
