A DE PIEZAS

A DE PIEZAS

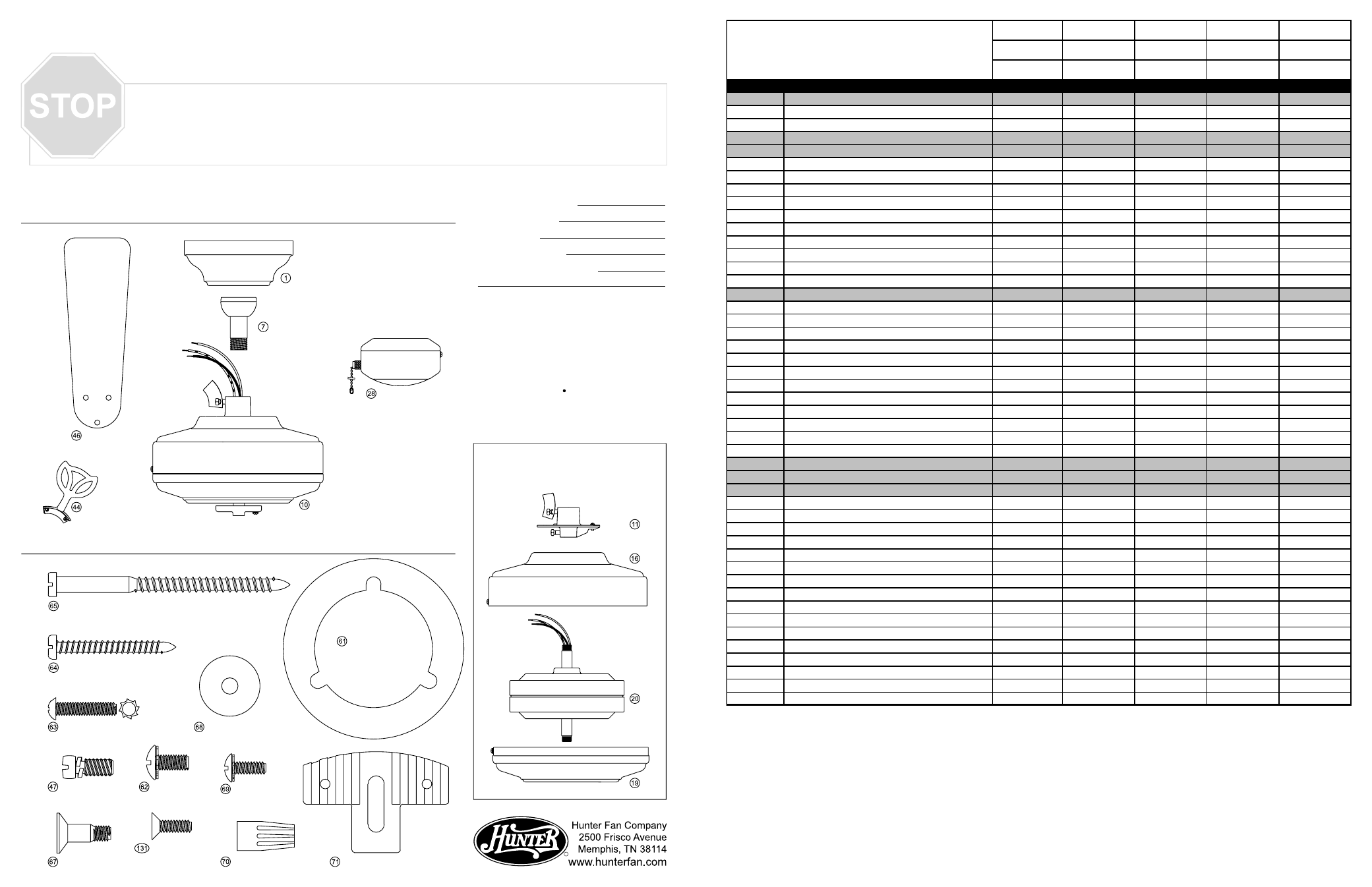

GUÍA DE PIEZAS

Antes de instalar su ventilador, anote la informacin siguiente para sus archivos y asistencia con la garanta.

Si alguna pieza falta o est rota:

Llame al telfono 1-888-830-1326

Si el ventilador no funciona:

1. Consulte la gua de localizacin de fallas

en su manual de instrucciones.

2. Llame a su centro local de servicio.

3. Llame al telfono 901-248-2222 para

obtener asistencia tcnica.

Para informaciones adicionales acerca de:

Productos Hunter Localizacin de fallas

Localizacin de distribuidores

Localizacin de centros de servicio

Llame al telfono 1-800-448-6837

www.hunterfan.com

R

Use la Gua de Piezas de abajo para verificar que todas las piezas estn incluidas en la caja.

Si alguna pieza falta o est daada, llame al telfono 1-888-830-1326.

POR FAVOR NO DEVUELVA ESTE PRODUCTO A LA TIENDA DONDE LO COMPR.

Nombre del modelo

No. de catlogo

No. de serie

Fecha de compra

Lugar donde se compró

98000-01-092

2/7/2001

* Ítems no mostrados

PARA USO POR LOS CENTROS

AUTORIZADOS DE SERVICIO DE HUNTER

SOLAMENTE

Piezas del ventilador

(no dibujadas a escala)

Conjunto de
la campana

Conjunto de
suspensión

Brazo de metal
de la paleta

Conjunto del
motor y caja

Conjunto de la
caja del interruptor

Herrajes

(dibujados a escala)

Tornillos con arandela LP

Tornillo #8 x 1-1/2" para madera

Tornillo #10 x 3" para madera

Tornillo de tope

Arandela plana

Tuerca para alambres

Tornillo para armar
la paleta

Tornillo de
la campana

Arandela, a la opcin
del instalador, para
montaje al ras

Aisladores de montaje

Tornillo de
máquina

Paleta del
ventilador

Tornillo para
conjunto de la
caja del interruptor

No. del modelo

20400

20404

20406

20409

No. del dibujo de

ensamblaje

92881-01

92881-02

92881-03

92881-04

Acabado

Bronce antiguo

Brillante Bronce

Blanco

Blanco/Bronce

No. del ítem

Nombre del ítem

Cantidad

No. de la pieza

No. de la pieza

No. de la pieza

No. de la pieza

1

Conjunto de la campana

1

93414-00-800

93414-00-802

93414-00-801

93414-00-801

2

*

Conjunto del brazo de suspensión

1

74090-02-000

74090-02-000

74090-02-000

74090-02-000

3

*

Campana

1

92697-01-121

92697-01-116

92697-01-132

92697-01-132

7

Conjunto del tubo de suspensión

1

63722-02-000

63722-01-000

63722-06-000

63722-06-000

10

Conjunto del motor y caja

1

92881-00-850

92881-00-851

92881-00-852

92881-00-853

11

Adaptador de suspensión

1

83783-01-119

83783-01-119

83783-01-132

83783-01-132

12

*

Tornillo prisionero

2

03009-01-000

03009-01-000

03009-01-000

03009-01-000

16

Parte superior de la caja

1

84428-01-121

84428-01-116

84428-01-132

84428-01-132

19

Parte inferior de la cubierta

1

92797-01-121

92797-01-116

92797-01-132

92797-01-116

20

Conjunto del motor

1

84169-06-000

84169-06-000

84169-06-000

84169-06-000

23

*

Placa de montaje de la caja del interruptor

1

73965-01-000

73965-01-000

73965-01-000

73965-01-000

24

*

Tornillo 6-32 con avellanado de 100

3

74516-13-232

74516-13-232

74516-13-133

74516-13-232

26

*

Tornillo de máquina

3

74508-36-232

74508-36-232

74508-36-133

74508-36-232

32

*

Enchufe conector macho

1

64021-01-000

64021-01-000

64021-01-000

64021-01-000

47

Tornillo para los herrajes de las paletas

9

63755-05-232

63755-05-232

63755-05-232

63755-05-232

28

Conjunto de la caja del interruptor

1

93194-05-000

93194-01-000

93194-03-000

93194-04-000

29

*

Cubierta de la caja del interruptor

1

73853-01-121

73853-01-116

73853-01-132

73853-01-132

30

*

Parte superior de la caja del interruptor

1

84934-01-121

84934-01-116

84934-01-132

84934-01-132

31

*

Parte inferior de la caja del interruptor

1

93598-01-121

93598-01-116

93598-01-132

93598-01-132

33

*

Enchufe conector hembra

1

64020-01-000

64020-01-000

64020-01-000

64020-01-000

34

*

Condensador de arranque

1

74132-01-000

74132-01-000

74132-01-000

74132-01-000

35

*

Condensador de operación

1

74133-05-000

74133-05-000

74133-05-000

74133-05-000

36

*

Interruptor de cadena del ventilador

1

63784-01-000

63784-01-000

63784-02-000

63784-01-000

37

*

Conjunto del interruptor de inversión de rotación

1

64302-01-000

64302-01-000

64302-02-000

64302-02-000

38

*

Conector de separación rápida

1

73384-01-000

73384-01-000

73384-01-000

73384-01-000

41

*

Botón de la caja del interruptor

1

73854-01-121

73854-01-116

73854-01-132

73854-01-132

130

*

Tornillo para interruptor de inversión de rotación

2

03492-01-232

03492-01-232

03492-01-133

03492-01-232

131

Tornillo para conjunto de la caja del interruptor

3

64555-02-232

64555-02-232

64555-02-133

64555-02-232

44

Juego de herrajes para la paletas

1

74143-05-121

74143-05-116

74143-05-132

74143-05-116

46

Juego de paletas

1

74048-81-000

74048-81-000

74048-82-000

74048-82-000

60

* Juego de herrajes

1

92881-00-860

92881-00-860

92881-00-861

92881-00-862

61

Arandela de opción del instalador

1

73788-01-000

73788-01-000

73788-01-000

73788-01-000

62

Tornillo de la campana

3

74510-04-232

74510-04-232

74510-04-132

74510-04-132

63

Tornillos con arandela LP

3

74508-06-232

74508-06-232

74508-06-232

74508-06-232

64

Tornillo para madera

2

06512-01-000

06512-01-000

06512-01-000

06512-01-000

65

Tornillo para madera

2

03144-03-000

03144-03-000

03144-03-000

03144-03-000

67

Tornillo de tope

13

03482-01-000

03482-01-000

03482-01-000

03482-01-000

68

Arandela plana

4

06301-01-000

06301-01-000

06301-01-000

06301-01-000

69

Tornillo de máquina 6-32

3

74506-36-232

74506-36-232

74506-36-133

74506-36-232

70

Tuerca para alambre

4

05172-01-000

05172-01-000

05172-01-000

05172-01-000

71

Aislador de montaje

2

74135-01-000

74135-01-000

74135-01-000

74135-01-000

75

* Juego equilibrador

1

07570-01-000

07570-01-000

07570-01-000

07570-01-000

91

* Guía de piezas

1

98000-01-092

98000-01-092

98000-01-092

98000-01-092

101

* Manual del propietario (Ingleses)

1

41343-01-000

41343-01-000

41343-01-000

41343-01-000

102

* Manual del propietario (Español)

1

41343-02-000

41343-02-000

41343-02-000

41343-02-000

120

* Guía de preparación del sitio (Ingleses)

1

41278-01-000

41278-01-000

41278-01-000

41278-01-000

121

* Guía de preparación del sitio (Español)

1

41278-02-000

41278-02-000

41278-02-000

41278-02-000
