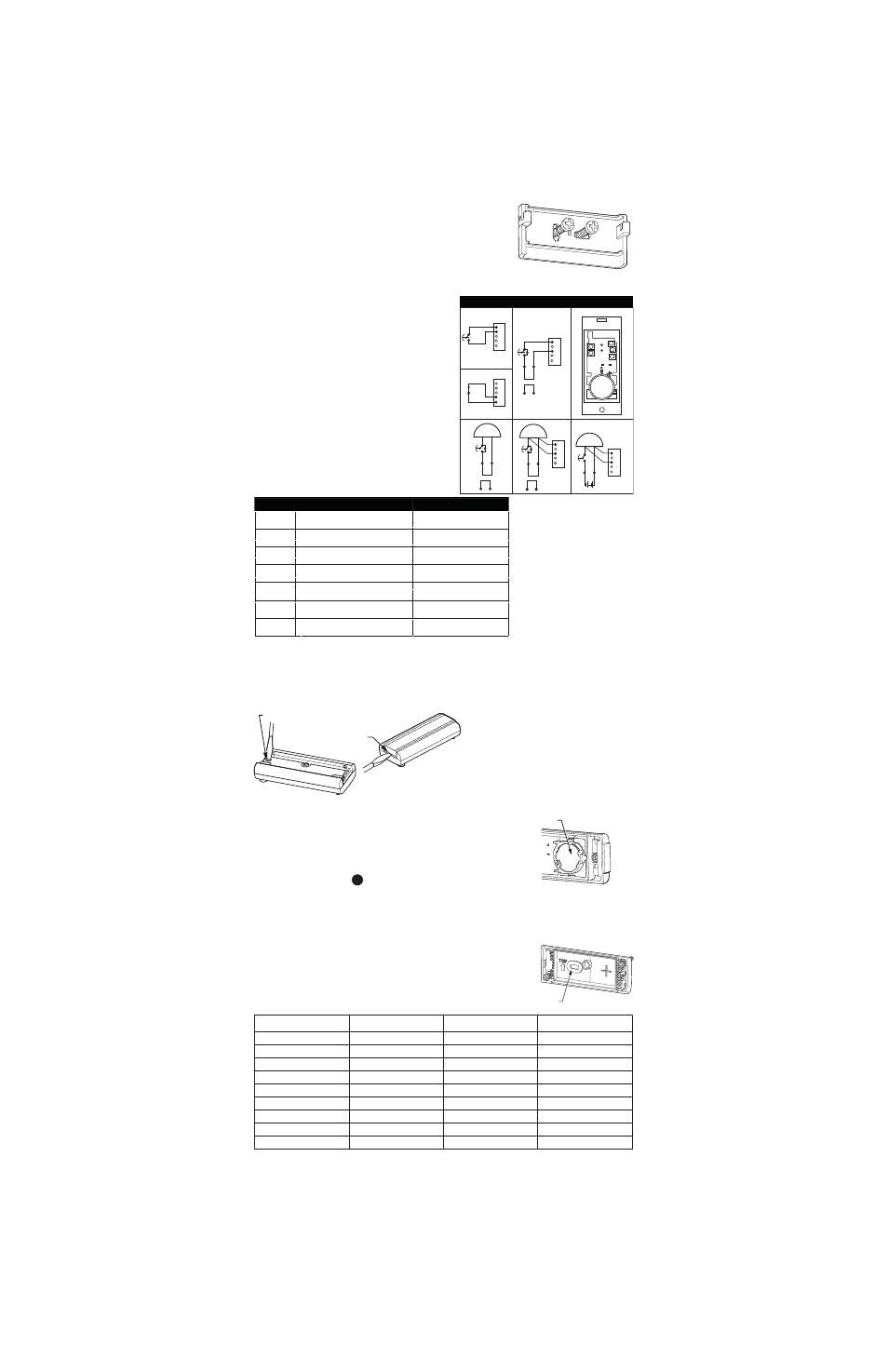

Installation instructions–RCWL301A
69-2139EFS—1 7
Posición de la campanilla
La campanilla puede estar independiente o montada en
pared utilizando el soporte para montaje en pared que se
suministra. Si se elige el montaje en pared, atornille el
soporte a la pared (Fig. 7). La campanilla se engancha al
soporte de pared como se ilustra.
RPWL3045A Convertidor/extensor/pulsador
inalámbrico
Funciones del pulsador/convertidor
El pulsador del timbre de este kit puede
utilizarse como un pulsador independiente
sin cables. Además, puede usarse para
conectarlo a un sistema cableado existente
de timbres para puertas o con cualquiera de
los siguientes dispositivos:
•
un pulsador del timbre cableado estándar
• un transformador y pulsador del timbre
iluminado
• un contacto de puerta o ventanacualquier
dispositivo con contactos sin voltaje N/O
o N/C
• cualquier dispositivo que genere señales
de control adecuadas < 24V (AC o DC).
Vea las conexiones típicas (C1-7).
C2 se utiliza para los contactos para puerta/
ventana incluidos.
Nota importante: Se puede traer más cable hacia el pulsador a través de la arandela
aislante ubicada en la parte posterior del pulsador. Una vez que la arandela aislante
haya sido perforada o retirada, le recomendamos que instale el pulsador en interiores.
Abra el pulsador/convertidor del timbre
Con un bolígrafo, presione en el punto A, tal como se muestra en la fig. 8. Quite la
cubierta. Retire el tornillo de retención B y quite la parte posterior del pulsador.
Conecte el pulsador/convertidor/extensor a los contactos de la puerta.
Para instalar la batería del pulsador/convertidor
Inserte la pila tipo botón CR2032. Revise que la parte
marcada ‘+’ esté en la parte superior (Fig. 9).
Programe el pulsador/convertidor/extensor a la
campanilla
•
Presione el botón de la campanilla y manténgalo
presionado. Cada icono se iluminará uno por uno.
Cuando el icono "!" se encienda, suelte el botón.
• Mientras el icono esté iluminado, separe los contactos de la puerta. La campanilla
tocará el sonido de alerta. El icono destellará.
Fije los contactos de la puerta a la puerta y al marco.
Instalación del pulsador/convertidor/extensor.
Colóquelo utilizando la almohadilla adhesiva de doble
lado o los tornillos que se proporcionan (Fig. 10). Pruebe
el pulsador antes de fijarlo. Evite fijarlo a estructuras
metálicas
M27203 Fig. 7
Conexión promedio
C1
C2
C3 C4
C5 C6 C7
TIMBRE TIMBRE
TIMBRE
~ ~
1
2
3
4
5
1
2
3
4
5
1
2
3
4
5
2 5
4
1
3
120V
1
2
3
4
5
120V
1
2
3
4
5
Diagrama Aplicación Funcionamiento
C1 pulsador del timbre cableado o contactos/-
interruptor ‘normalmente abiertos’
C2 contacto de puerta/ventana, contac-
tos/interruptor ‘normalmente cerrados’
C3 un pulsador iluminado (con transformador) cuando
el interruptor esté cerrado, la campanilla sonará
C4 pulsador/convertidor horizontal;
posiciones de las terminales
C5 un timbre cableado típico o circuito de la
campanilla - funciona con transformador
C6 convertidor conectado a un timbre cableado
o a una campanilla -funciona con transformador
C7 convertidor conectado a un timbre cableado o a
un circuito de la campanilla - funciona a batería
cuando el interruptor esté cerrado,
la campanilla sonará
cuando el interruptor esté abierto, la
campanilla emitirá un sonido de ‘ALERTA’
cuando el interruptor esté
cerrado, la campanilla sonará
cuando se accione el pulsador,
la campanilla sonará
cuando se accione el pulsador,
la campanilla sonará
Fig. 8 A
B
CR2032 CR2032
Fig. 9
Fig. 10
M27168
ARANDELA AISLANTE
DE ACCESO DEL CABLE
Temperatura de funcionamiento 32°F a 104°F (0ºC a 40ºC) 14°F a 104°F (10ºC a 40ºC) 14°F a 104°F (10ºC a 40ºC)
Frecuencia RF-EE.UU./Canadá 916.8 MHz 916.8 MHz 916.8 MHz
Alcance (campo abierto) 225 pies (69 m) Ver campanilla Ver campanilla
Nivel de sonido (promedio) 80dBA @ 3 pies (1m) - -
Potencia RF - < 1mW <1mW
Tipo de batería LR6 CR2032 CR2032
Vida de la batería (5 activaciones por día) 12 meses 18 meses 18 meses
A prueba de lluvia N/A Pasa la prueba de lluvia. Pasa la prueba de lluvia.
Voltaje de entrada máximo (T1-T5) N/A 24V (AC o DC) N/A
Especificación Campanilla
Pulsador del timbre/
Convertidor/Extensor
Pulsador del timbre
