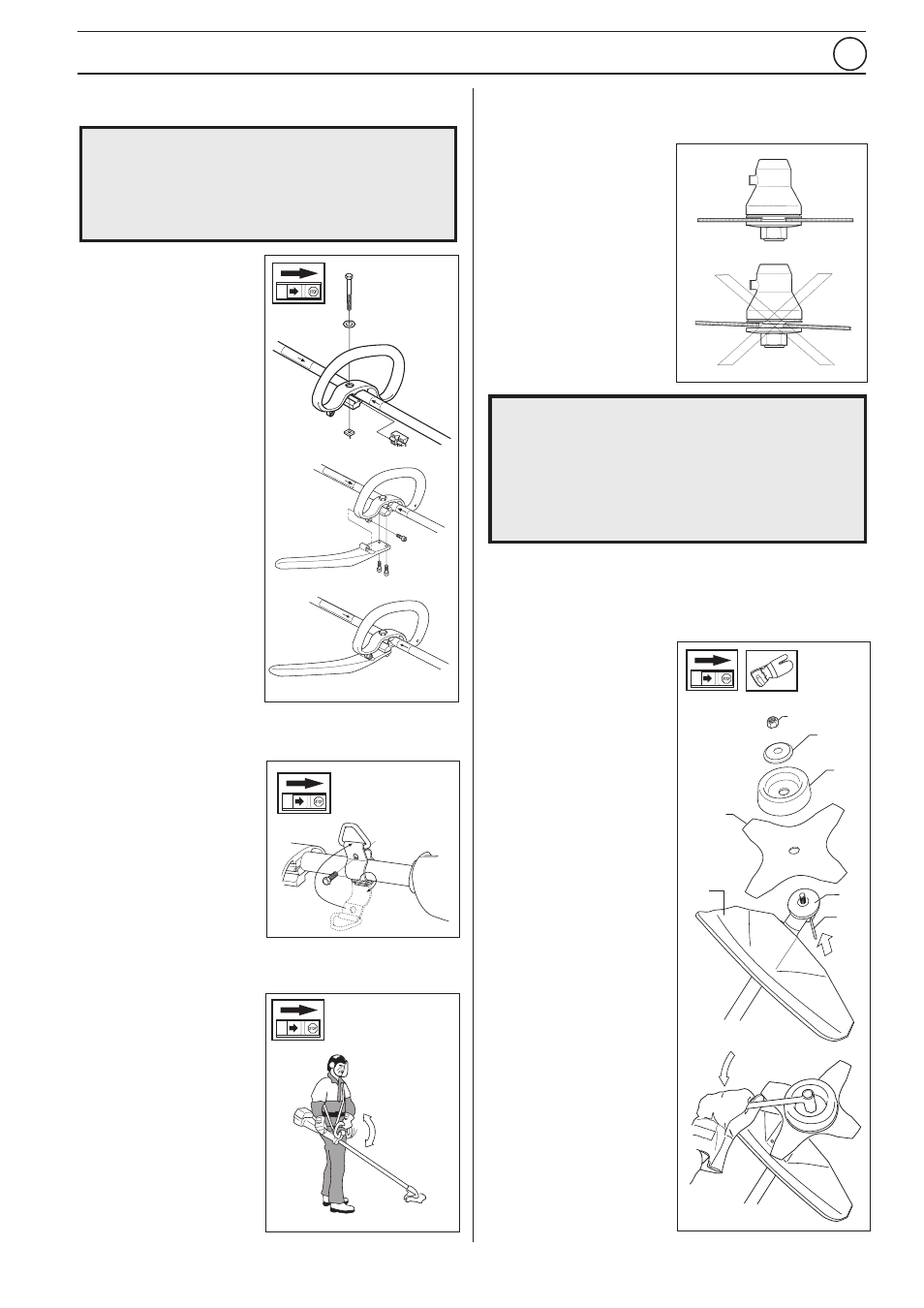

Montaje del mango J Montaje de la hoja y del cabezal de
corte
Al montar el equipo de corte
es sumamente importante
que la guía de la pieza de
arrastre/brida de apoyo quede
bien colocada en el orificio
central del equipo de corte.
Un equipo de corte mal
montado puede causar daños
personales graves y/o
mortales.
!
ATENCIÓN
Bajo ninguna circunstancia se puede
utilizar un equipo de corte sin haber
montado antes la protección recomendada
(véase el capítulo ”Datos técnicos” ). Si se
monta una protección incorrecta o
defectuosa, esto puede causar graves
daños personales.
!
ATENCIÓN
Al montar el mango J, debe utilizarse
únicamente hojas/cuchillas de césped o
cabezal de corte/cuchillas plásticas. No
utilizar nunca la hoja serrucho con el
mango J.
MONTAJE
La argolla de suspensión va
montada entre el mango
trasero y el mango cerrado.
Coloque la argolla como para
que la máquina quede
equilibrada y cómoda para el
trabajo.
Montaje de la argolla de suspensión
• La protección de hoja (A)
se engancha en el tubo y se
fija con 1 tornillo.
NOTA: Utilice la
protección de hoja
recomendada (véase el
capítulo “Datos técnicos”).
• Monte el tope (B) en el eje
de salida.
• Gire alrededor del eje hasta
que alguno de los orificios
del tope coincida con el
orificio correspondiente
del cuerpo del engranaje.
• Introduzca la espiga (C) en
el orificio para bloquear el
eje.
• Coloque la hoja (D), la
cazoleta de apoyo (E) y la
brida de apoyo (F) en el
eje de salida.
• Monte la tuerca (G). La
tuerca debe apretarse con
un momento de 35-50
Nm (3,5-5 kpm). Utilice
la llave tubular del juego
de herramientas. Tome la
llave lo más cerca posible
de la protección de la hoja.
La tuerca se aprieta al girar
en sentido contrario a la
rotación (rosca izquierda).
Montaje de la protección
combinada, la hoja de hierba y la
cuchilla de hierba
G
F
D
B
C
A
E
• Calzar el mango cerrado
sobre el tubo. Adviértase
que el mango cerrado debe
montarse entre las flechas
del tubo.
• Introducir el distanciador
en la ranura del mango
cerrado.
• Monte la tuerca, la
arandela y el tornillo. No
apretar en exceso.
• El mango J va montado en
el mango cerrado con tres
tornillos (ver la figura).
• Después, hacer un ajuste
más exacto para obtener
una posición de trabajo
cómoda con la
recortadora. Apretar el
tornillo.
Póngase el arnés y cuelge
la recortadora en el
gancho. Realice un ajuste
final para obtener una
postura de trabajo
cómodo.
Ajuste del arnés
