Español
57
de la hoja, o en el caso del corte inclinado o
cuando utiliza la guía para el corte, afloje el
tornillo, mueva la cubierta deslizante hacia arriba
y realice los ajustes necesarios antes del uso.
(Para el corte inclinado, fije la cubierta deslizante
en la posición más elevada). Después del ajuste,
asegúrese de que el tornillo esté firmemente
apretado.
2. Ajuste de la profundidad de corte (Fig. 12)
ADVERTENCIA:
Si la palanca de apriete estuviese floja, podría
causar lesiones. Apriétela con seguridad
después del ajuste.
Para ajustar la profundidad de corte, afloje la
palanca de apriete y, mientras sujeta la base con
una mano, mueva la unidad principal hacia
arriba y hacia abajo para obtener la profundidad
de corte prescrita. Después de ajustar la altura
de corte prescrita, apriete firmemente la palanca
de apriete.
3. Ajuste del ángulo de inclinación
ADVERTENCIA:
Si el perno de mariposa estuviese flojo, podrían
producirse lesiones. Después del ajuste,
apriételo con seguridad.
NOTA: Mantenga la cubierta deslizante levantada
hasta la posición máxima antes de realizar
el ajuste del ángulo de inclinación.
(Refiérase a [Ajuste de la cubierta deslizante]
en la página 13).
Como se muestra en la figura 13, aflojando el
perno de mariposa del indicador inclinado, la
cuchilla de la sierra podrá inclinarse con un
ángulo máximo de 45º en relación a la base.
Asegúrese siempre de que el perno de mariposa
esté firmemente apretado después de hacer el
ajuste deseado.
4. Regulación de la guía (Guía de corte)
........................................... Accesorio opcional

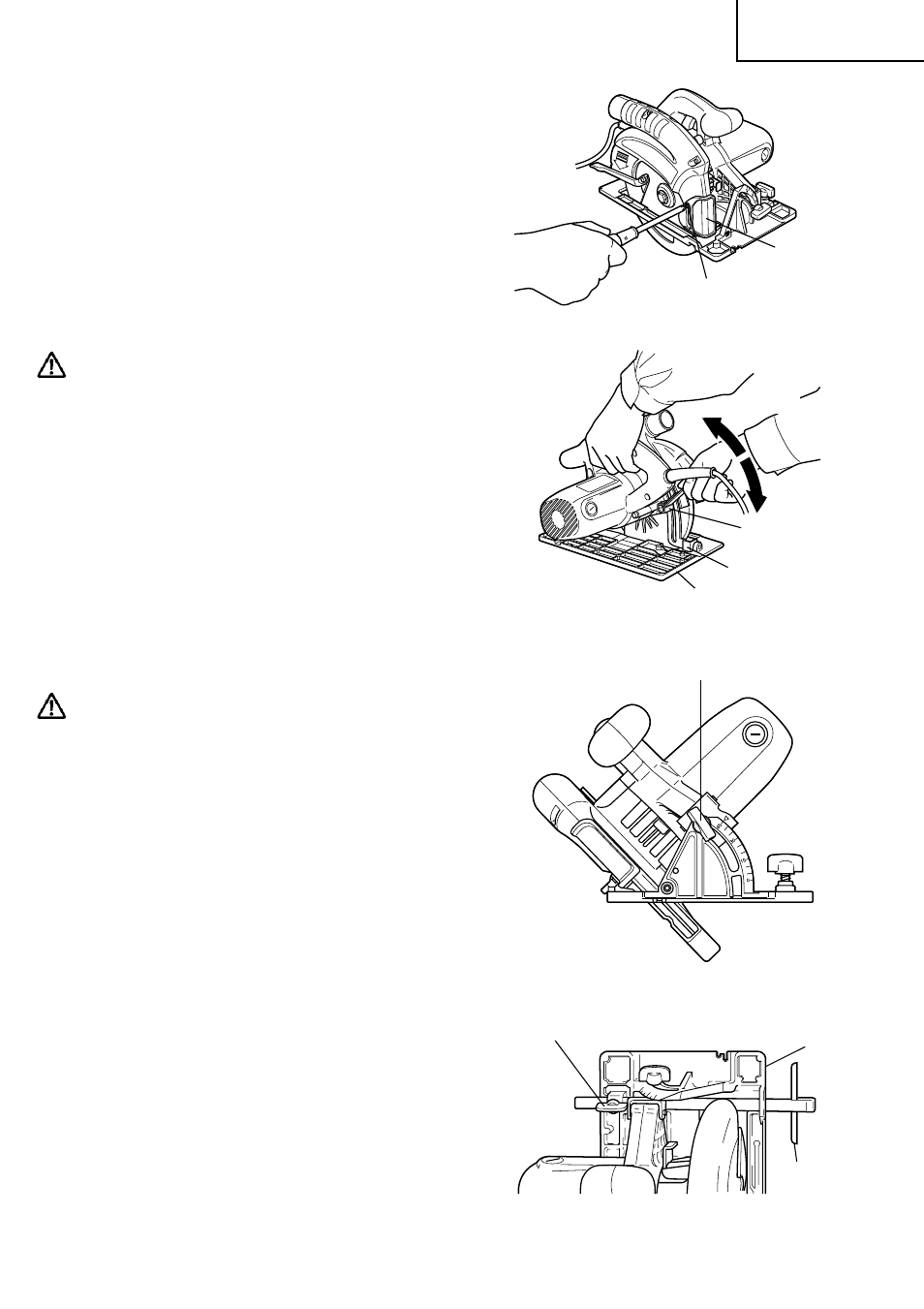

Fig. 11
Cubierta
deslizante
Tornillo
Fig. 12
Fig. 13
Palance de
apriete
Perno de mariposa (A)
Fig. 14
Aflojar
Apretar
Enlace
Base
Perno de mariposa (B)
Base
Guía
(Guía de
corte)
