Directives d’installation
Raccorder les fils de la sonnette et du trans-
formateur (selon le cas) aux bornes du carillon
comme l’indique en détail l’étape 4. Les fils
peuvent passer en surface ou par une ouver-
ture pratiquée dans le mur et pénétrer dans
le carillon par l’arrière au moyen du guide-fil
fourni.

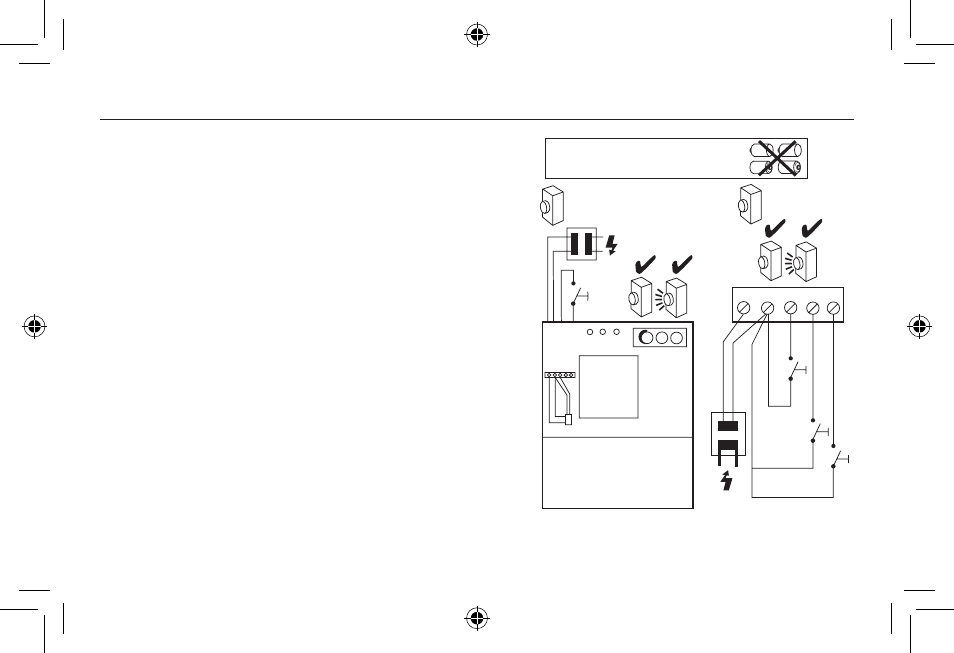

4a. Alimentation par transformateur - Câblage
pour sonnette standard/lumineuse par
l’entremise d’un transformateur
16 V 10 VA.
Raccordement
OPTION 1 : ALIMENTATION CA
NE PAS UTILISER DE PILES
120V~ 16V~
C3 C2
16V ~
C1 V/AC AC
3
2
1
120V~
16V~ 16V ~
x 1
MF27279
x 3
