Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)

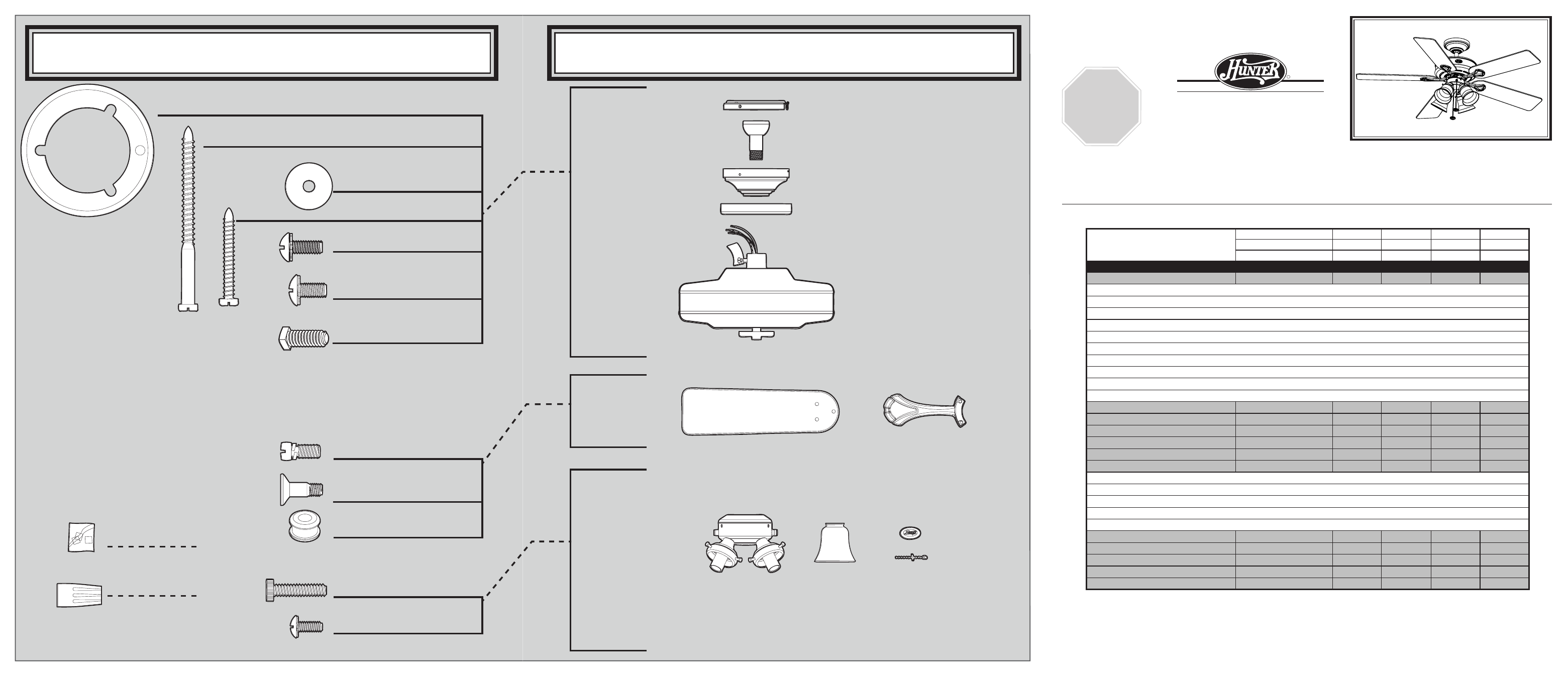

GUÍA DE PIEZAS GUÍA DE PIEZAS
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
R
SINCE 1886
PARADA
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-658 07-09-2008 •
©
2008
Lista de piezas
No. del modelo 21543 21545 22358 21547
No. del dibujo de ensamblaje 94825-01 94825-02 94825-03 94825-04
Acabado Blanco Peltre Antiguo Bronce Pulido Latón Sólido
Nombre del ítem Cantidad No. de la pieza No. de la pieza No. de la pieza No. de la pieza
* Kit del sistema de suspensión 96759-03 96759-14 96759-72 96759-74
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perfil bajo
Tornillo, de campana
Tornillo, de madera
Arandela, plana
* Tornillo de fijación
Caja del interruptor, superior 1 94918-01 94918-01 94918-01 94918-01
Conjunto del kit de luz 1 96951-03 96951-14 96951-72 96951-74
Juego de soporte de paletas 1 92805-05 92805-05 92805-05 92805-05
Juego de paletas 1 75006-70 75147-27 75539-46 75147-82
Tornillo, de armadura de soporte de paleta 11 63755-05 63755-05 63755-05 63755-05
Kit de materiales 1 97946-00-860 97946-00-861 97946-00-862 97946-00-863
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Kit de equilibrado 1 07570-01 07570-01 07570-01 07570-01
Pendiente del tirador de cadena 2 74393-08 74393-08 74393-08 74393-08
Tirador de cadena 2 63756-06 63756-06 63756-06 63756-06
Tornillo de mariposa 13 03077-08 03077-08 03077-08 03077-08
Globo / Pantalla 4 84884-03 84884-07 84884-11 84884-09
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo,
mecánico, 6-32
Tornillo de fijación
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Roseta de
perfil bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Arandela de caucho,
de paleta
Tornillo de mariposa
Tornillo,
mecánico, 6-32
x 1
x 2
x 4
x 2
x 3
x 3
x 1
x 11
x 16
x 3
x 1
x 4
x 16
x 13
