Manual de instrucciones para el usuario 62
Apéndice

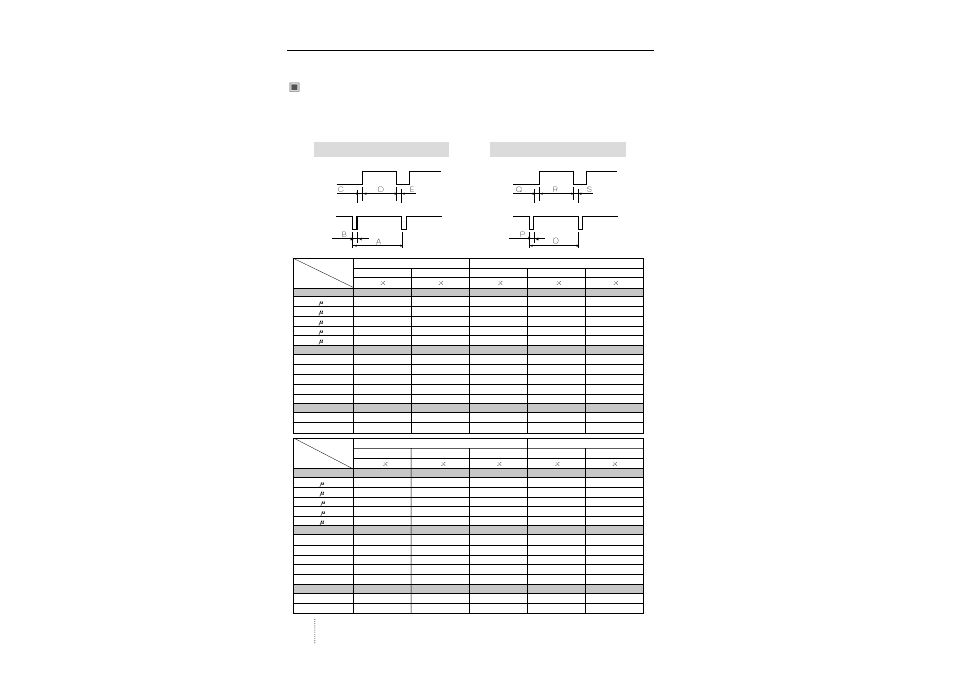

Organigramas de los tiempos
Este monitor D17CL dispone de modos preestablecidos correspondientes a los 10 estándares
más difundidos del sector en lo que a función “Plug and Play” se refiere.
Video
Sync
Vertical
Video
Sync
Horizontal
1024/75Hz 1024/85Hz 1280/60Hz 640/67Hz 832/75Hz
1024 768 1024 768 1280 1024 640 480 832 624
Frec-H(kHz) 60.023 68.677 63.953 35 49.726
A sec 16.660 14.561 15.636 28.571 20.11
B sec 1.219 1.016 1.018 2.116 1.117
C sec 2.235 2.201 2.255 3.175 3.91
D sec 13.003 10.836 11.636 21.164 14.524
E sec 0.203 0.508 0.727 2.116 0.559
Frec-V(Hz) 75.029 84.997 59.938 66.667 74.551
Omsec 13.328 11.765 16.684 15 13.414
Pmsec 0.050 0.044 0.078 0.086 0.06
Qmsec 0.466 0.524 0.579 1.114 0.784
Rmsec 12.795 11.183 16.012 13.714 12.549
Smsec 0.017 0.015 0.016 0.086 0.02
Veloc Pixels(MHz) 78.750 94.5 107.761 30.24 57.284
Polaridad-H Positiva Positiva Positiva Negativa Negativa
Polaridad-V Positiva Positiva Positiva Negativa Negativa
VESA MACINTOSH Resolución
Temporización
VGA/70Hz VGA/60Hz 640/85Hz 800/75Hz 800/85Hz
720 400 640 480 640 480 800 600 800 600
Frec-H(kHz) 31.469 31.469 43.269 46.875 53.674
A sec 31.777 31.777 23.111 21.333 18.631
B sec 3.813 3.813 1.556 1.616 1.138
C sec 1.907 1.907 2.222 3.232 2.702
D sec 25.422 25.422 17.778 16.162 14.222
E sec 0.636 0.636 1.556 0.323 0.569
Frec-V(Hz) 70.09 59.94 85.008 75 85.061
Omsec 14.268 16.684 11.764 13.333 11.756
Pmsec 0.064 0.064 0.069 0.064 0.056
Qmsec 1.08 1.048 0.578 0.448 0.503
Rmsec 12.711 15.253 11.093 12.8 11.179
Smsec 0.413 0.318 0.023 0.021 0.019
Veloc Pixels(MHz) 28.322 25.175 36 49.5 56.25
Polaridad-H Negativa Negativa Negativa Positiva Positiva
Polaridad-V Positiva Negativa Negativa Positiva Positiva
Resolución
Temporización
IBM VESA
