Manuale D’uso 43
IT
ALIANO
Introduzione

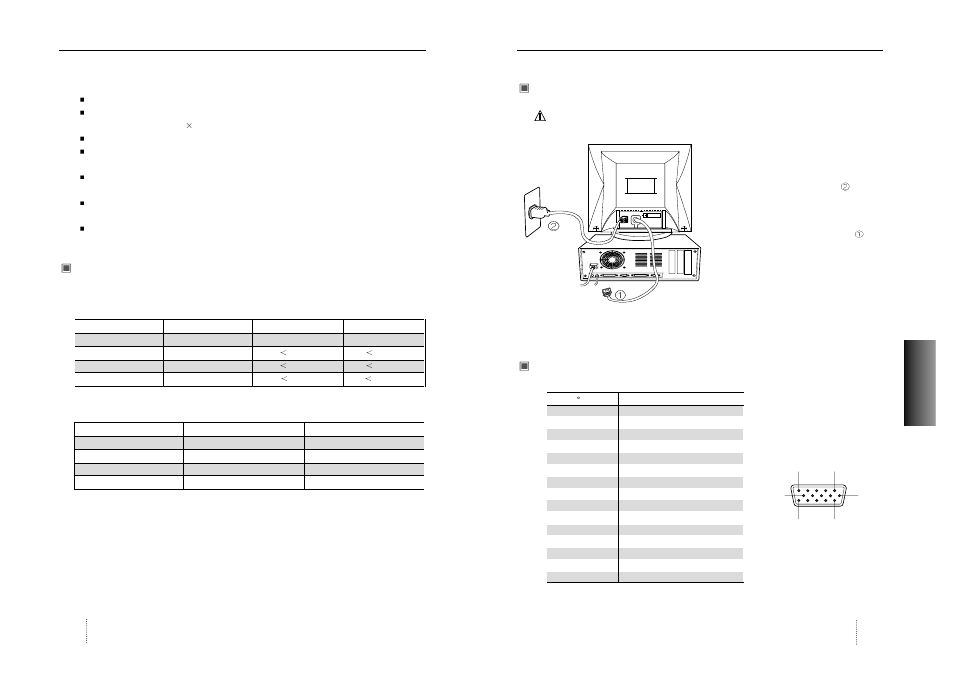

Collegamento al computer
ATTENZIONE
Assicurarsi che sia il PC che il monitor siano spenti.
Per collegare il monitor al sistema, procedere
come segue.
1. Inserire il cavo di alimentazione nel
monitor e collegarlo ad una presa
elettrica.
2. Collegare il cavo del segnale video al
connettore video a 15 pin del sistema e
stringere le viti di fissaggio.
3. Per accendere il monitor, premere
l’interruttore di accensione.
Nota : Per collegare il monitor ad un sistema Macintosh, rivolgersi ad un rivenditore autorizzato
(è necessario un adattatore speciale).
Configurazione dei pin del mini connettore D-Sub a 15 pin
(15 Pin D-Sub)
1 5
11 15
6 10
N pin D-Sub a 15 pin
1 Rosso, video
2 Verde, video
3 Blu, video
4 Massa telaio
5 Massa
6 Rosso, massa
7 Verde, massa
8 Blu, massa
9 N.C.
10 Sync, massa
11 Massa
12 SDA
13 H-Sync
14 V-Sync
15 SCL
Introduzione
Manuale D’uso 42
Versatilità di sistema
Dodato con DDC1, DDC2B e DDC2Bi per Plug & Play compatibilità.
Il monitor è compatibile con le schede grafiche VGA, SVGA e VESA e con modalità ad alta
risoluzione fino a 1280 (O) 1024 (V) @ 60HZ.
Questo monitor può essere utilizzato con PC IBM e PC compatibili IBM, MAC.
L´alimentazione automatica universale è integrata, permettendo un´alimentazione a corrente
alternata di 100-240V AC, 50 o 60 Hz.
Il menu di auto test permette di controllare l´unità video sullo schermo senza doversi
collegare al computer.
Le dimensioni compatte permettono di avere, nonostante un ingombro minimo, immagini a
tutto schermo senza spreco di spazio di lavoro.
Il cavo di alimentazione incluso è collegabile facilmente alle prese standard.
Sistema di risparmio energetico
Questo monitor osserva con VESA, Nutec e Energy Star power saving riquisti, Power saving
sistema lavora soltanto quando usato con VESA DPMS compliant and or grafica controlista.
Il monitor attraversa diverse fasi di risparmio energetico dipendenti dal segnale video in entrata
mostrato nella seguente tabella.
Nota
Il monitor passa automaticamente attraverso le fasi DPMS quando non viene utilizzato per
alcuni minuti. Per abbandonare la fase DPMS, è sufficiente premere un qualunque tasto sulla
tastiera.
Stato Sincr. Orizzontale Sincr. Verticale
Acceso Acceso Acceso
Stnad by Spento Acceso
Suspensione Acceso Spento
Spento Spento Spento
Stato LED Corrente Tempo di recupero
Acceso Verde Under 75 Watt N/A
Stand by Verde 60 Watt 2 Sec.
Suspensione Giallo 15 Watt 5 Sec.
Spento Giallo/lampegg 5 Watt 15 Sec.
