667 vestavia spx.pdf, Guía de piezas, Lista de piezas – Hunter Fan 21580 User Manual
Page 2: Piezas del ventilador, Herrajes

R
27
62
131
4
3
7
67
Conjunto
del interruptor
/alojamiento
Tirador
de cadena
78
No. del modelo
21580
No. del dibujo de
ensamblaje
97286-01
Acabado
Cacao
No. del ítem
Nombre del ítem
Cantidad
Part #
*
Kit del sistema de suspensión
1
92732-01-000
2
Placa del techo
1
-----------
3
Campana
1
-----------
4
Anillo decorativo de la campana
1
-----------
7
Bola de suspensión / Conjunto de varilla
1
-----------
8
Tornillo prisionero (no exhibido)
1
-----------
27
Arandela de bajo perfil
1
-----------
62
Tornillo de campana
4
-----------
64
Tornillo para madera
2
-----------
65
Tornillo para madera
2
-----------
68
Arandela plana
4
-----------
71
Aisladore
4
-----------
100
Tornillo de Fijacion
3
-----------
28
Conjunto de la luz
1
97231-02-000
29
Cubierta de la caja del interruptor
1
73853-01-487
30
Conjunto del interruptor/alojamiento
1
93574-67-000
41
Botón taponador de la caja del interruptor
1
73854-01-487
44
Juego de soporte de paletas
1
86450-05-487
46
Juego de paletas
1
75885-41-000
47
Tornillo, de armadura de soporte de paleta
11
63755-02-247
*
Equipo de herrajes
1
97286-01-850
66
Arandela de caucho, de paleta
16
05989-01-000
67
Tornillo, de conjunto de paleta
16
63730-07-247
69
Tornillo, mecánico, 6-32
3
74506-36-247
70
Empalme plástico
4
05172-01-000
75
Juego equilibrador
1
07570-01-000
78
Tirador de cadena
1
63756-05-247
131
Tornillo, del conjunto de la caja del interruptor
3
64555-02-247
148
Tope inferior
1
87509-01-547
149
Cubierta ornamental
1
87510-01-547
150
Globo / Pantalla
1
76064-01-000
205
Terminal simulado, hembra
1
08200-01-000
206
Terminal simulado, macho
1
08198-01-000
Lista de piezas
98000-01-667
11/17/06
75
47
66
148
149
29
41

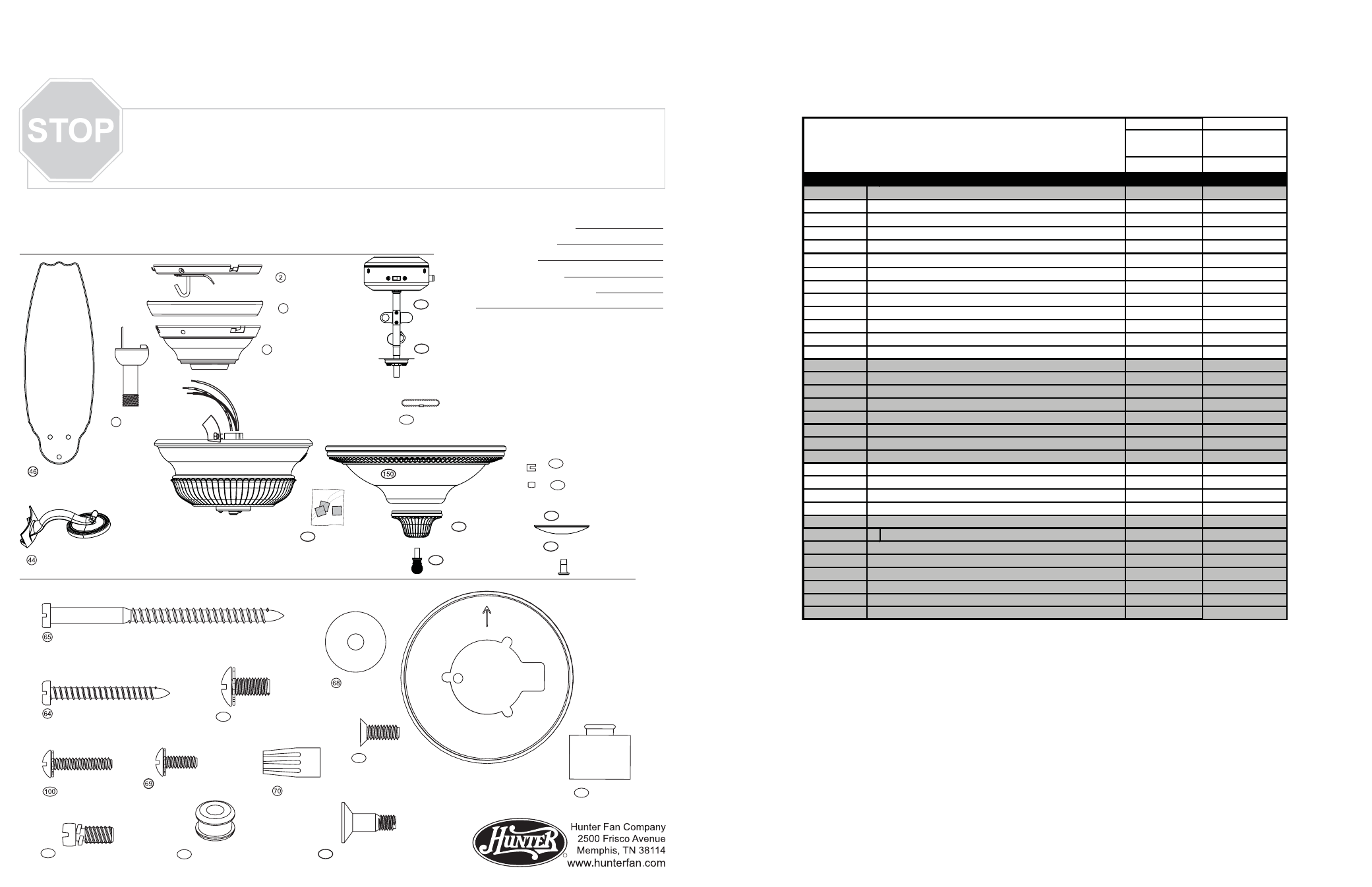

Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
GUÍA DE PIEZAS
Antes de instalar su ventilador, anote la informacin siguiente para sus archivos y asistencia con la garanta.
Si alguna pieza falta o est rota:
Llame al telfono 1-888-830-1326
Si el ventilador no funciona:
1. Consulte la gua de localizacin de fallas
en su manual de instrucciones.
2. Llame a su centro local de servicio.
3. Llame al telfono 901-248-2222 para
obtener asistencia tcnica.
Para informaciones adicionales acerca de:
Productos Hunter Localizacin de fallas
Localizacin de distribuidores
Localizacin de centros de servicio
Llame al telfono 1-800-448-6837
www.hunterfan.com
Use la Guía de Piezas de abajo para verificar que todas las piezas estn incluidas en la caja.
Si alguna pieza falta o est daada, llame al telfono 1-888-830-1326.
POR FAVOR NO DEVUELVA ESTE PRODUCTO A LA TIENDA DONDE LO COMPR.
Nombre del modelo
No. de catlogo
No. de serie
Fecha de compra
Lugar donde se compr—
Conjunto del
motor y caja
Juego de paletas
Juego de herrajes
para la paletas
Globo / Pantalla
Juego
equilibrador
Campana
Anillo decorativo
de la campana
Placa del techo
Bola de suspensión
/ Conjunto de varilla
Cubierta ornamental
Tope
inferior
Cubierta de la
caja del interruptor
Botón taponador
de la caja del interruptor
Tornillo de máquina 6-32
Tornillo para madera
Tornillo, de armadura
de soporte de paleta
Tornillo, de conjunto de paleta
Arandela de caucho, de paleta
Empalme plástico
Herrajes
(dibujados a escala)
Arandela plana
Tornillo,
del conjunto
de la caja
del interruptor
Tornillo de campana
Arandela de bajo perfil
Tornillo para madera
Terminal simulado,
hembra
Terminal simulado,
macho
205
206
30
Conjunto
de la luz
28
Tornillo de fijacion
Aisladore
71
