Materiales
(dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)

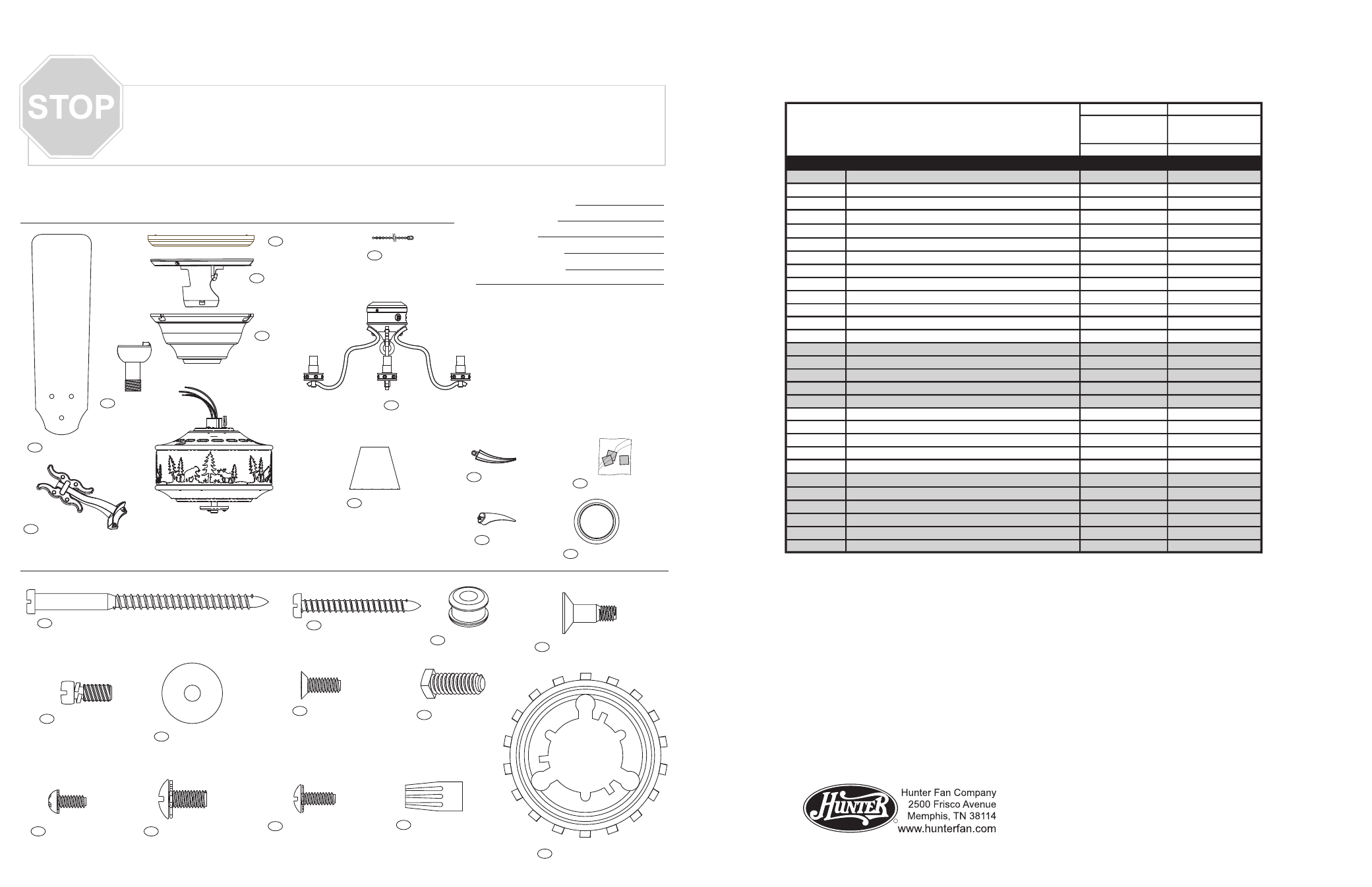

GU GUÍÍA A DE PIEZAS DE PIEZAS
GUÍA DE PIEZAS
Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía.
Use la Guía de Piezas de abajo para verificar que todas las piezas estén incluidas en la caja.
Si alguna pieza falta o está dañada, llame al teléfono 1-888-830-1326.
POR FAVOR NO DEVUELVA ESTE PRODUCTO A LA TIENDA DONDE LO COMPRÓ.
Nombre del modelo
No. de catálogo
No. de serie
Fecha de compra
Lugar de compra
Para informaciones adicionales acerca de:
Si el ventilador no funciona:
1. Consulte la guía de localización de fallas
en su manual de instrucciones.
2. Llame a su centro local de servicio.
3. Llame al teléfono 901-248-2222 para
obtener asistencia técnica.
Si alguna pieza falta o está rota:
Llame al teléfono 1-888-830-1326
Productos Hunter  Solución de problemas
Localización de distribuidores
Localización de centros de servicio
Llame al teléfono 1-800-448-6837
www.hunterfan.com
R
98000-01-500
8/17/05
Tornillo, mecánico, 6-32
Roseta de perfil bajo
Tornillo prisionero 8
Empalme plástico
Tornillo de fijación
Arandela plana
Tornillo, de campana
27
70 69
62
47
100
68
Tornillo, para madera 65 Tornillo, para madera 64
Tornillo,
del conjunto
de la caja
del interruptor
131
Tornillo, de armadura
de soporte de paleta
Juego de paletas
Juego
de soportes de paleta
Conjunto del
motor y caja
Bola de suspensión
/ Conjunto de varilla
Anillo de la
moldura
de campana
Campana
Conjunto
del soporte
de suspensión
Anillo de retención 59
Kit de equilibrado
4
3
7
46
44
75
239
Globo / Pantalla 150
Conjunto del kit de luz 49
Pendiente
de la cadena
76 Pendiente
de la cadena
76a
Tirador de
cadena
78
Tornillo de conjunto de paleta 67
Arandela
de caucho de paleta
66
No. del modelo 23785
No. del dibujo de
ensamblaje
95997-01
Acabado Bronce de Bretaña
No. del ítem Nombre del ítem Cantidad No. de la pieza
Equipo de sistema de colgar 1 95670-66-000
3 Campana 1 -------------------
4 Anillo de la moldura de campana 1 -------------------
7 Bola de suspensión / Conjunto de varilla 1 -------------------
8 Tornillo prisionero 1 -------------------
27 Roseta de perfil bajo 1 -------------------
59 Anillo de retención 1 -------------------
62 Tornillo, de campana 3 -------------------
64 Tornillo, para madera 2 -------------------
65 Tornillo, para madera 2 -------------------
68 Arandela, plana 4 -------------------
100 Tornillo de fijación 3 -------------------
239 Conjunto del soporte de suspensión 1 -------------------
44 Juego de soportes de paleta 1 96003-05-000
46 Juego de paletas 1 75539-37-000
47 Tornillo, de armadura de soporte de paleta 10 63755-05-247
49 Conjunto del kit de luz 1 86460-01-437
Kit de materiales 1 95997-00-860
66 Arandela de caucho de paleta 15 05989-01-000
67 Tornillo, de conjunto de paleta 15 63730-03-247
69 Tornillo, mecánico, 6-32 3 74506-36-247
70 Empalme plástico 4 05172-01-000
131 Tornillo, del conjunto de la caja del interruptor 3 64555-02-247
75 Kit de equilibrado 1 07570-01-000
76 Pendiente de la cadena 1 77800-01-514
76a Pendiente de la cadena 1 77801-01-514
78 Tirador de cadena 1 63756-15-247
78 Tirador de cadena 1 63756-17-247
150 Globo / Pantalla 4 86478-01-000
Lista de piezas
