Hunter Fan 22720 - Manual (Page 2)

Materiales
(dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)

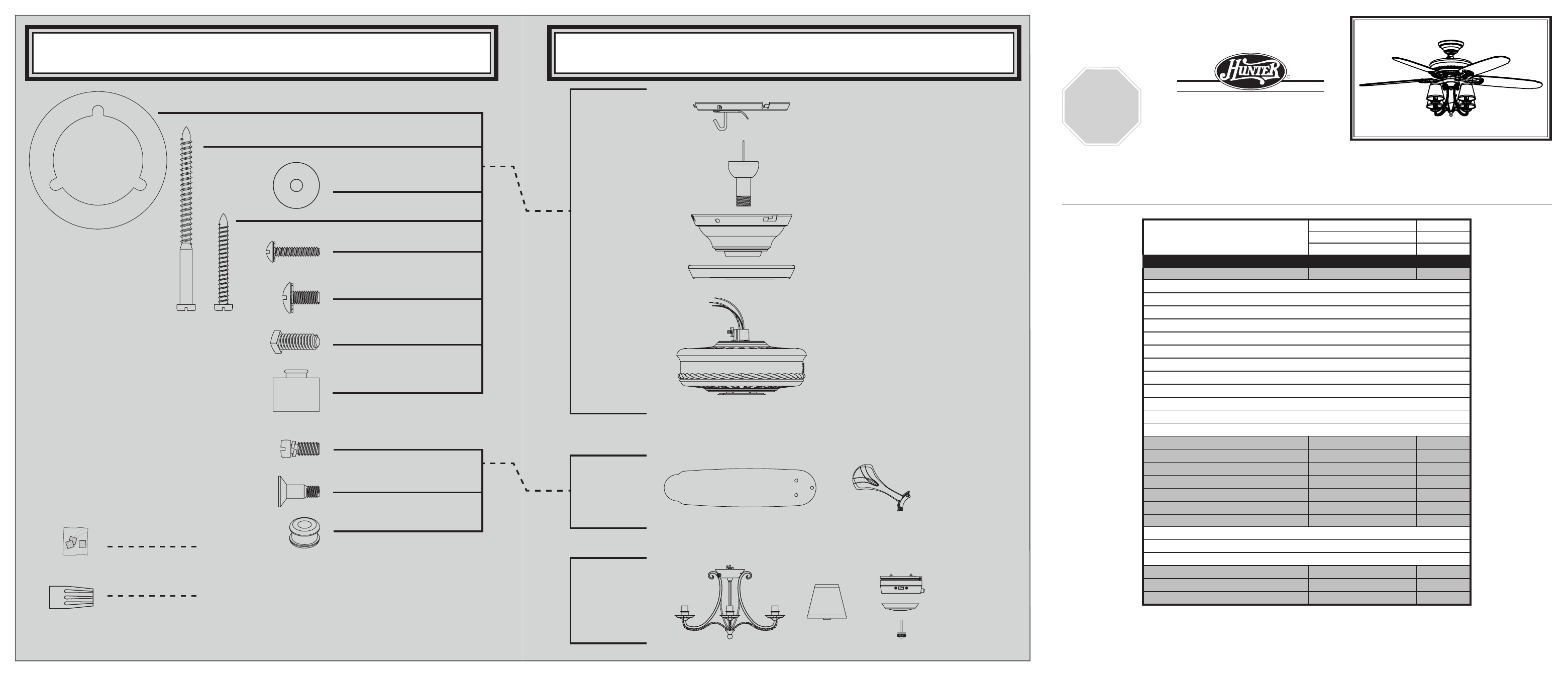

GUÍA DE PIEZAS GUÍA DE PIEZAS
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
R
SINCE 1886
PARADA
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-02-757 04-16-2007 •
©
2007
x 5
Aislador de montaje
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo de fijación
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Roseta de
perfil bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Arandela de caucho,
de paleta
Lista de piezas
No. del modelo 22720
No. del dibujo de ensamblaje 97637-01
Acabado Negro Basque
Nombre del ítem Cantidad No. de la pieza
* Conjunto del soporte de suspensión 1 94945-73-000
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perfil bajo
Tornillo, de campana
Tornillo, de madera
Tornillo, de madera
Arandela, plana
Aislador de montaje
Tornillo de fijación
Conjunto del interruptor/alojamiento 1 95522-73-000
Cubierta de la caja del interruptor 1 85637-01-432
Juego de soporte de paletas 1 95518-05-432
Juego de paletas 1 75539-52-000
Tornillo, de armadura de soporte de paleta 11 63755-05-247
Conjunto del kit de luz 1 97660-04-000
* Kit de materiales 1 97637-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Empalme plástico
Globo / Pantalla 4 86920-04-000
Finial, Switch Housing 1 74940-10-432
Cubierta de la caja del interruptor 1 07570-01-000
x 1
x 2
x 4
x 2
x 3
x 3
x 1
x 11
x 16
x 1
x 4
x 16
