Hunter Fan 22561 - Manual (Page 4)

Herrajes
(dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
Conjunto
de la caja
del interruptor
Conjunto del
motor y caja
Juego de paletas
Juego de herrajes
para la paletas
Globo / Pantalla
Tapa
inferior
Caperucha
28
Juego
equilibrador
75
41
205
206
29 Cubierta de la
caja del interruptor
Botón de la caja
del interruptor
Terminales falsos,
"Macho"
Terminales
falsos, "Hembra"
7 Bola de suspensión
/ Conjunto del tubo
de soportez
Anillo decorativo
de la campana
Campana
Placa del techo
4
3
47 Tornillo, de armadura
de soporte de paleta
Tornillo, de campana 62
Empalme plástico 70
67 Tornillo, de conjunto
de paleta
Arandela plana 68
Roseta de perfil bajo 27
Tornillo, mecánico, 6-32 69
Tornillos de Fijacion 100
Tornillo, de madera 65
Tornillo, de madera 64
Tornillo,
del conjunto
de la caja
del interruptor
131

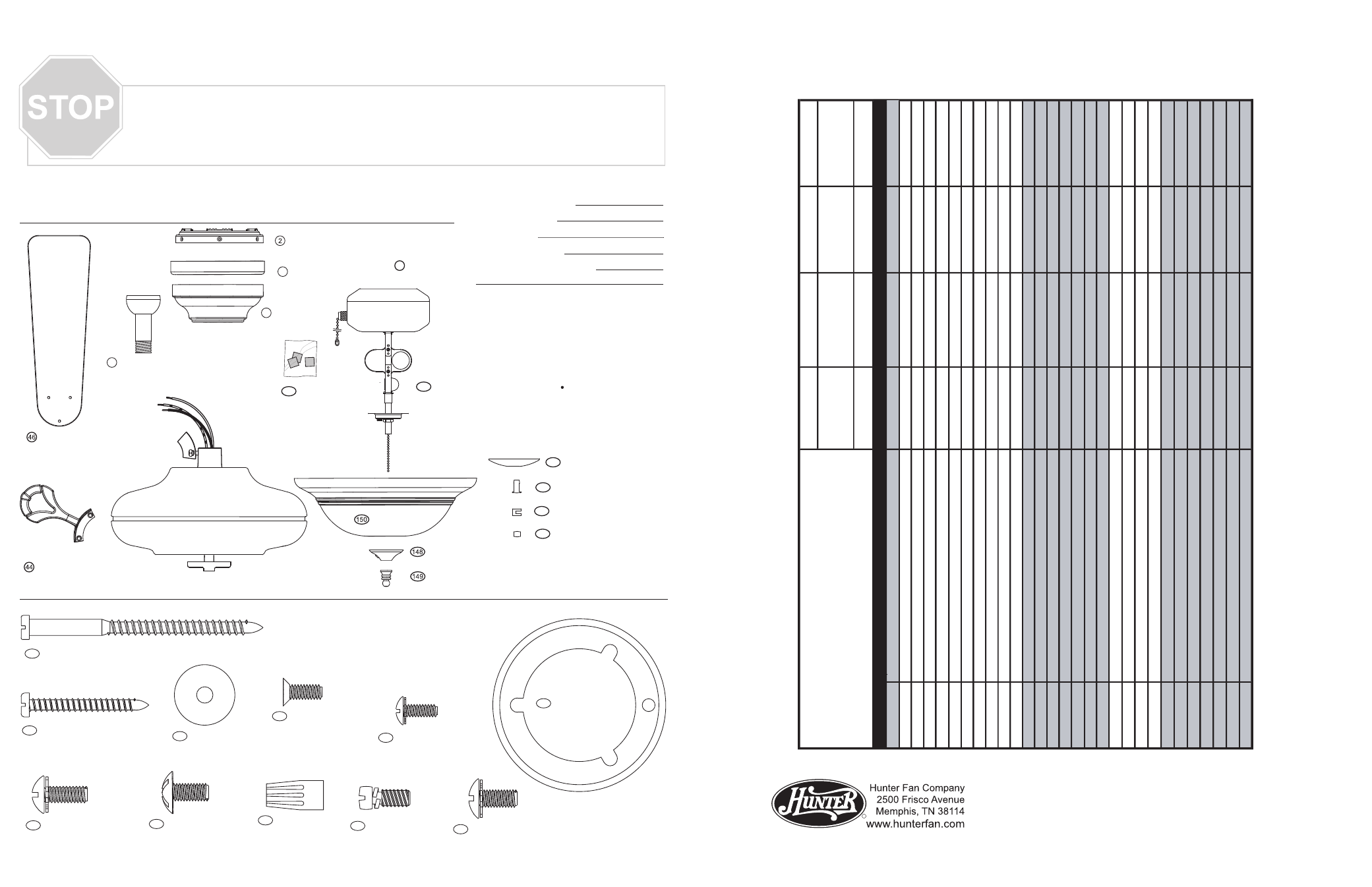

G GUÍA DE PIEZAS UÍA DE PIEZAS
GUÍA DE PIEZAS
Antes de instalar su ventilador, anote la informacin siguiente para sus archivos y asistencia con la garanta.
Si alguna pieza falta o est rota:
Llame al telfono 1-888-830-1326
Si el ventilador no funciona:
1. Consulte la gua de localizacin de fallas
en su manual de instrucciones.
2. Llame a su centro local de servicio.
3. Llame al telfono 901-248-2222 para
obtener asistencia tcnica.
Para informaciones adicionales acerca de:
Productos Hunter Localizacin de fallas
Localizacin de distribuidores
Localizacin de centros de servicio
Llame al telfono 1-800-448-6837
www.hunterfan.com
Use la Guía de Piezas de abajo para verificar que todas las piezas estn incluidas en la caja.
Si alguna pieza falta o est daada, llame al telfono 1-888-830-1326.
POR FAVOR NO DEVUELVA ESTE PRODUCTO A LA TIENDA DONDE LO COMPR.
Nombre del modelo
No. de catlogo
No. de serie
Fecha de compra
Lugar donde se compr—
R
98000-01-555
11/18/05
No. del modelo
22561
22566
22562
No. del dibujo de
ensamblaje
93886-01
93886-02
93886-03
Acabado
Níquel cepillado
Blanco
Oro provincial
No. del ítem
Nombre del ítem
Cantidad
No. de la pieza
No. de la pieza
No. de la pieza
Equipo de sistema de colgar
1
96662-01
96662-02
96662-03
2
Placa de techo
1
-----------
-----------
-----------
3
Campana
1
-----------
-----------
-----------
4
Anillo de la moldura de campana
1
-----------
-----------
-----------
7
Bola de suspensión / Conjunto de varilla
1
-----------
-----------
-----------
27
Roseta de perfil bajo
1
-----------
-----------
-----------
62
Tornillo, de campana
4
-----------
-----------
-----------
64
Tornillo, de madera
2
-----------
-----------
-----------
65
Tornillo, de madera
2
-----------
-----------
-----------
68
Arandela, plana
4
-----------
-----------
-----------
100
Tornillos de Fijacion
3
-----------
-----------
-----------
28
Conjunto de la caja del interruptor
1
93574-09-000
935744-03-000
93574-26-000
44
Juego de herrajes para la paletas
1
92804-09-214
92804-09-132
92804-09-298
46
Juego de paletas
1
74296-55-000
74296-87-000
74296-48-000
47
Tornillo para los herrajes de las paletas
10
63755-05-133
63755-05-133
63755-05-247
49
Conjunto de luces
1
85207-03-000
85207-03-000
85207-02-000
150
Globo / Pantalla
1
84602-02-000
84602-01-000
84602-01-000
Juego de herrajes
1
93886-00-850
93886-00-851
93886-00-852
67
Tornillo de tope
16
74510-13-133
74510-13-133
74510-13-133
69
Tornillo, 6-32
3
74506-36-232
74506-36-232
74506-36-232
70
Tuerca para alambre
4
05172-01-000
05172-01-000
05172-01-000
131
Tornillo, del conjunto de la caja del interruptor
3
64555-01-133
64555-01-133
64555-01-247
29
Cubierta de la caja del interruptor
1
73853-01-132
73853-01-132
73853-01-298
41
Botón de la caja del interruptor
1
73854-01-132
73854-01-132
73854-01-298
75
Juego equilibrador
1
07570-01-000
07570-01-000
07570-01-000
148
Tapa inferior
1
64349-02-214
64349-02-132
64349-02-298
149
Caperucha
1
64350-02-214
64350-02-132
64350-02-298
205
Terminales falsos,"Hembra"
1
08200-01-000
08200-01-000
08200-01-000
206
Terminales falsos, "Macho"
1
08198-01-000
08198-01-000
08198-01-000
Lista de piezas
Conjunto de
luces
49
