Materiales
(dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)

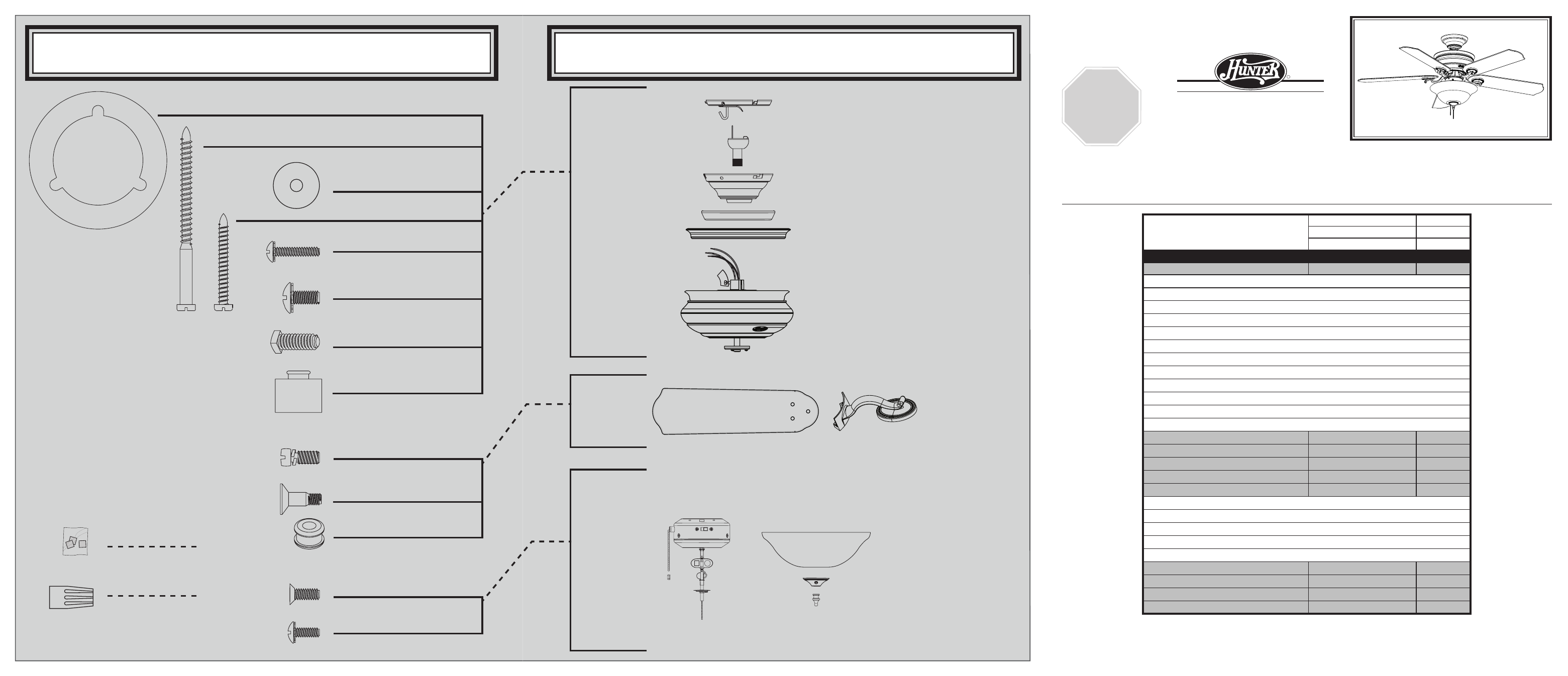

GUÍA DE PIEZAS GUÍA DE PIEZAS
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
R
SINCE 1886
PARADA
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-00-723 05-14-2007 •
©
2007
Lista de piezas
No. del modelo 23798
No. del dibujo de ensamblaje 97585-01
Acabado Bronce Nuevo
Nombre del ítem Cantidad No. de la pieza
* Kit del sistema de suspensión 1 94945-67-000
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perfil bajo
Tornillo, de campana
Tornillo, de madera
Tornillo, de madera
Arandela, plana
Aislador de montaje
* Tornillo de fijación
Conjunto del interruptor/alojamiento 1 93574-67-000
Juego de soporte de paletas 1 87593-05-487
Juego de paletas 1 75885-84-000
Tornillo, de armadura de soporte de paleta 11 63755-05-247
Kit de materiales 1 97585-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Kit de equilibrado 1 07570-01-000
Tirador de cadena 2 63756-15-247
Globo / Pantalla, Superior 1 84886-18-000
Globo / Pantalla, Inferior 1 87407-01-000
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo, del conjunto
de la caja del interruptor
Tornillo,
mecánico, 6-32
Tornillo de fijación
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Roseta de
perfil bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Arandela de caucho,
de paleta
x 1
x 2
x 4
x 2
x 3
x 3
x 1
x 11
x 16
x 3
x 3
x 1
x 4
x 16
Aislador de montaje
x 4
