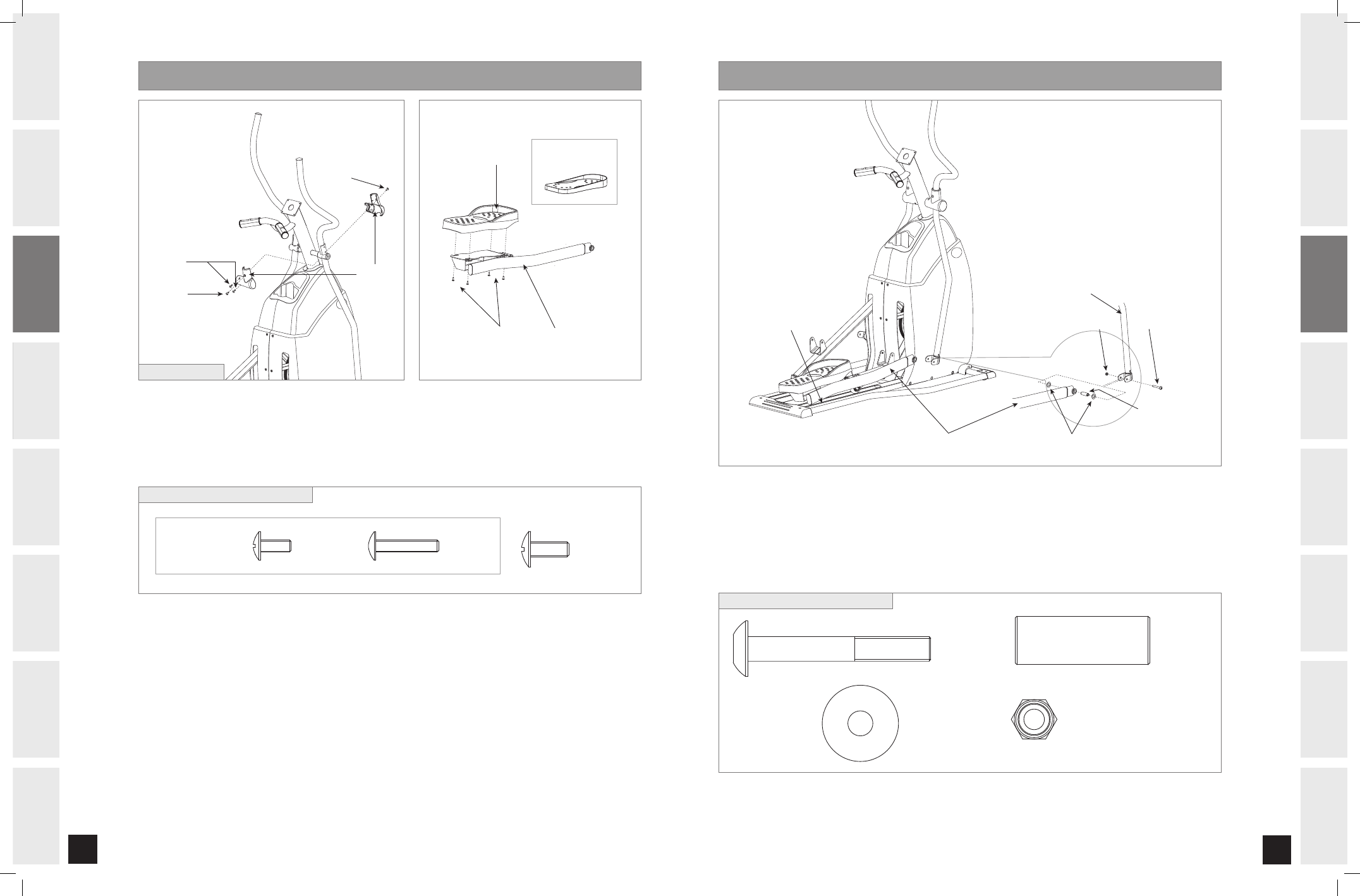

A) Open HARDWARE BAG FOR STEP 5.
B) EX-33 & EX-44 only: Attach FRONT & BACK HANDLEBAR COVERS using 2 SCREWS (N) and 2 BOLTS (O) for
each side.
C) Attach FOOTPADS to LOWER LINK ARMS using 4 SCREWS (D) for each side.
ASSEMBLY STEP 6
����������
������������������
���������������
������� ��������
��������������
����������
A) Open HARDWARE BAG FOR STEP 6.
B) Slide LOWER LINK ARM into bottom end of LOWER HANDLEBAR. Slide BOLT (E) through outside hole in
LOWER HANDLEBAR, through 1 TEFLON WASHER (F), SPACER (G) and another TEFLON WASHER (F). Secure
using
NUT (H).
C) Repeat on other side.
�������������
����������������
����
������
��������
�����
������ ����������
����������
������
�����������������
�����
������
HARDWARE BAG FOR STEP 6 CONTENTS :
���������
���������
������
���������
���������
���������
�����
������
���������
�����
������ ��������
�����
������
�������������������
HARDWARE BAG FOR STEP 5 CONTENTS :
ASSEMBLY STEP 5
�������
��������������
�������
�������
��������������
����������
EX-33 & EX-44 ONLY
