107
PUSH EJECT
-

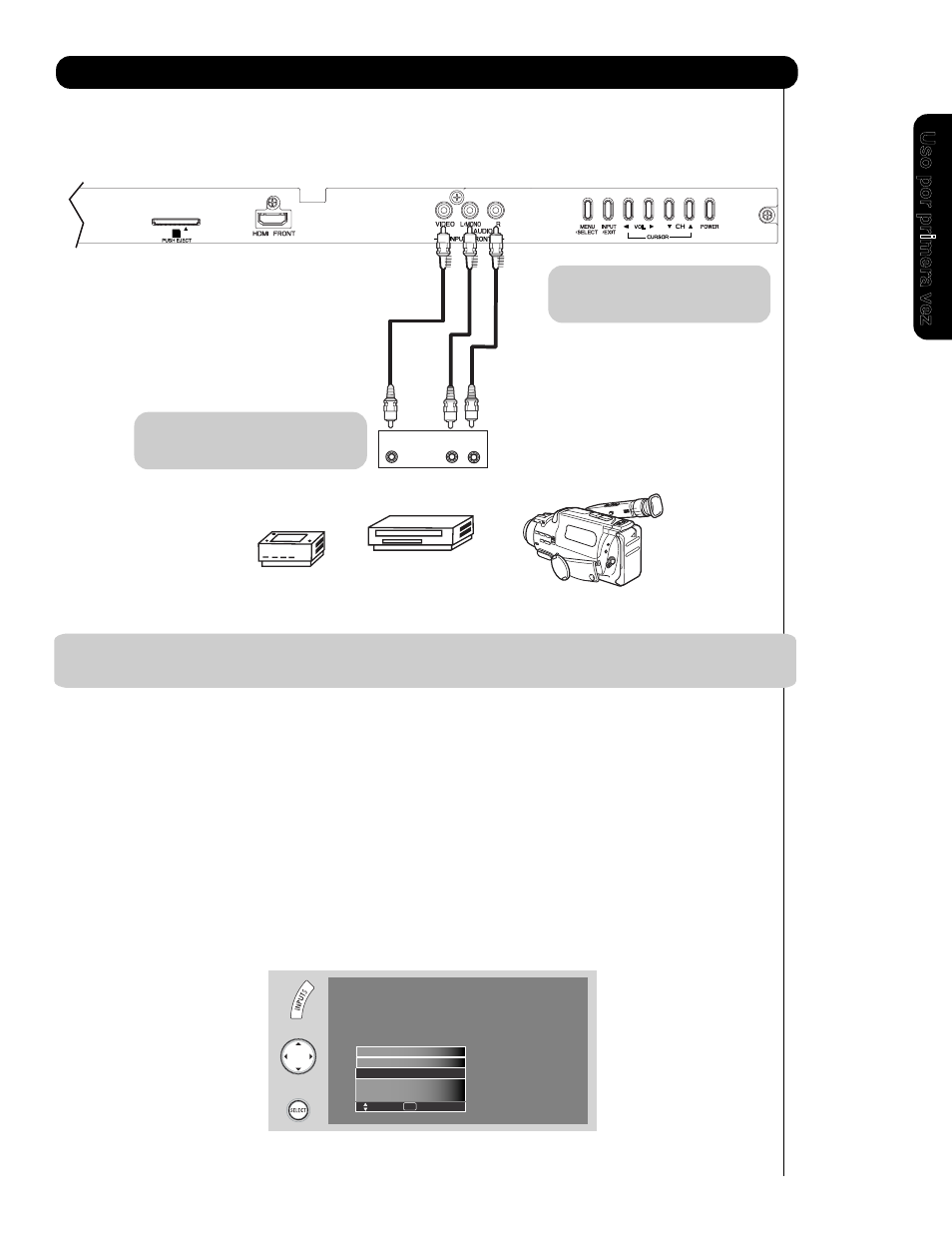

Las terminales Frontales se proveen para su conveniencia permitiendole la fácil conexión de una Cámara
de Video, un DVD, Video Juego, VCR y una Cámara Digital como se muestra en los siguientes ejemplos:
NOTA: Inserte completamente los conectores cuando conecte las entradas del panel frontal. De no hacerlo, la
imagen desplegada puede ser anormal.
Conectando Equipos de Video Externos
CONTROLES DEL PANEL FRONTAL
especificaciones del equipo.
Nota : Los cables especiales de los
equipos deben ser de acuerdo a las
Video Juego
Video Cámara
Equipo con Capacidad de
Salida Video Compuesto
Reproductor de DVD
Consola de Video Juegos.
OUTPUT
L R Video
El acomodo exacto que usted use para conectar el VCR, videocámara, reproductor de discos láser, DVD o
Set Top Box HDTV para su televisión depende del modelo y funciones de cada componente. Revise el manual
operativo de cada componente para la ubicación de entradas y salidas de audio y video.
Los siguientes diagramas de conexión se ofrecen como sugerencia. Sin embargo, usted tal vez tenga que
modificarlos para ajustarse a su combinación particular de componentes y funciones. Para mejor desempeño,
los cables de video y audio deben ser coaxiales y blindados.
Antes de Operar Equipos Externos de Video
Conecte un equipo externo a la terminal de ENTRADA, después presione el botón INPUTS para mostrar el
Menú de ENTRADAS. Use los CURSORES (̆ y ̄) para seleccionar la Entrada de su preferencia. Entonces
presione el botón SELECT o el CURSOR ̈ para confirmar su elección (ver pag.119).
PHOTO INPUT
HDMI-Frontal
Fotos
Aérea/Cable
Entrada 1
Mover SEL Elegir
Entrada 2
audio en la entrada L/Mono.
Nota : Para dispositivos monoaurales
favor de conectar el cable de
Imagen del panel frontal del modelo P50X901
