5

1.0

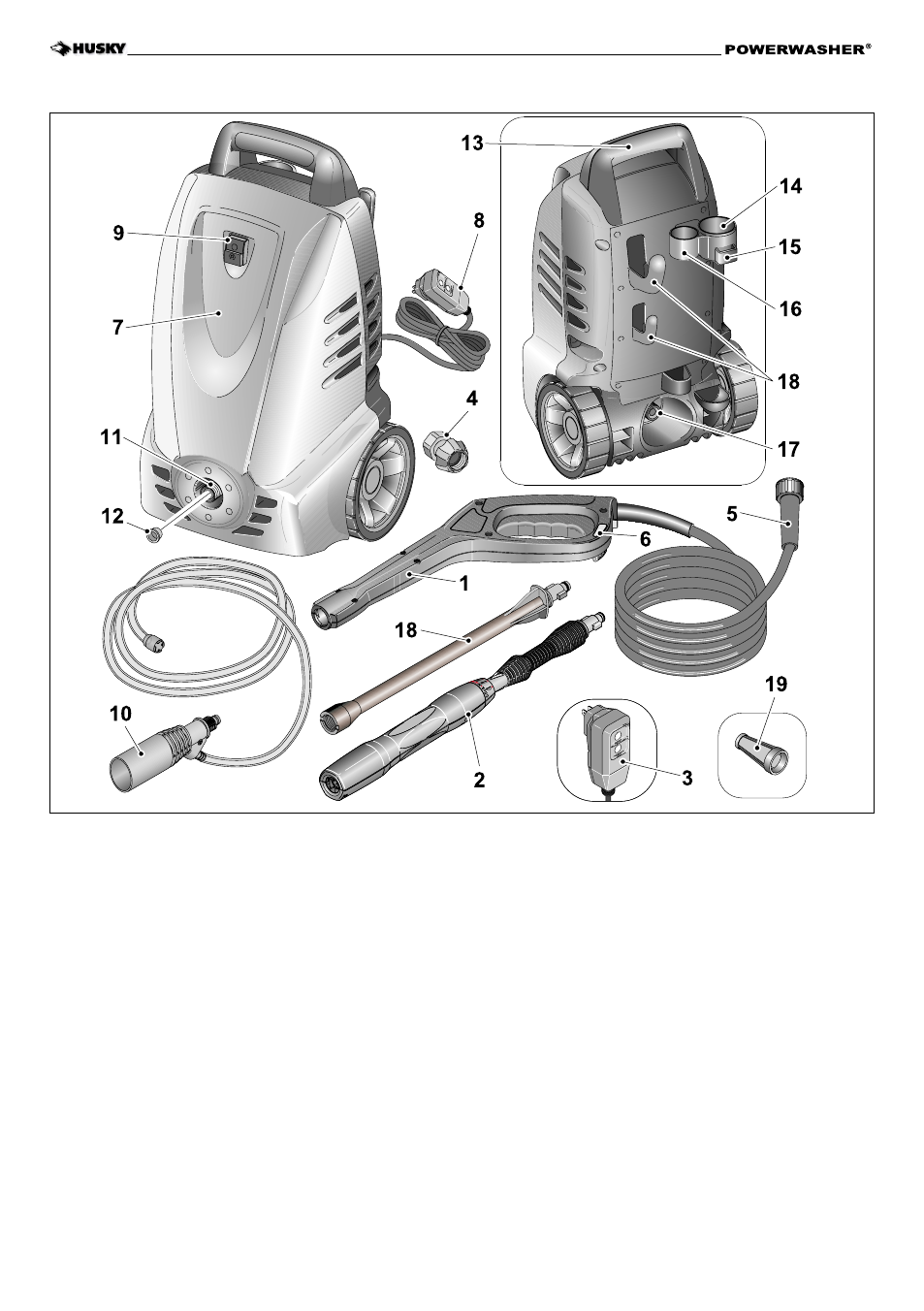

PaRts dRaWinG

Fig. 1

PaRts List (Fig. 1)

1 Spray Gun

2 Click-N-Clean

TM

Variable Spray Lance

3 GFCI

4 Garden Hose Connector

5 High-Pressure Hose

6 Safety Lock

7 Motor and Pump in Case

8 Power Supply Cord with GFCI

9 ON/OFF Switch

10 Powerfoam

detergent nozzle

11 High Pressure Outlet

12 Shipping Plug

13 Retractable Handle

14 Spray gun storage location

15 Spray Bottle Storage Location

16 Lance storage location

17 Water Inlet

18 Hose / Power Cord Storage Location

19 Screen filter

20 Lance

1.0

diseÑo PieZas

Lista PieZas (Fig. 1)

1 Pistola rociadora

2 Lanza de pulverización variable Click-N-Clean

TM

3 Enchufe eléctrico con Interruptor diferencial au-

tomático de seguridad

4 Conector para la manguera del jardín

5 Manguera de alta presión

6 Bloqueo de seguridad

7 Cuerpo motor y bomba

8 Cable de alimentación eléctrica con GFCI

9 Interruptor ON/OFF

10 Boquilla para detergente Powerfoam

11 Toma alta presión

12 Tapón para el agua

13 Mango plegable

14 Ubicación del almacenamiento de la pistola en espray

15 Situación de almacenamiento de la botella de

pulverización

16 Ubicación de almacenamiento del rociador

17 Entrada de agua

18 Situación de almacenamiento del cable / manguera

19 Filtro Criba

20 Lanza
