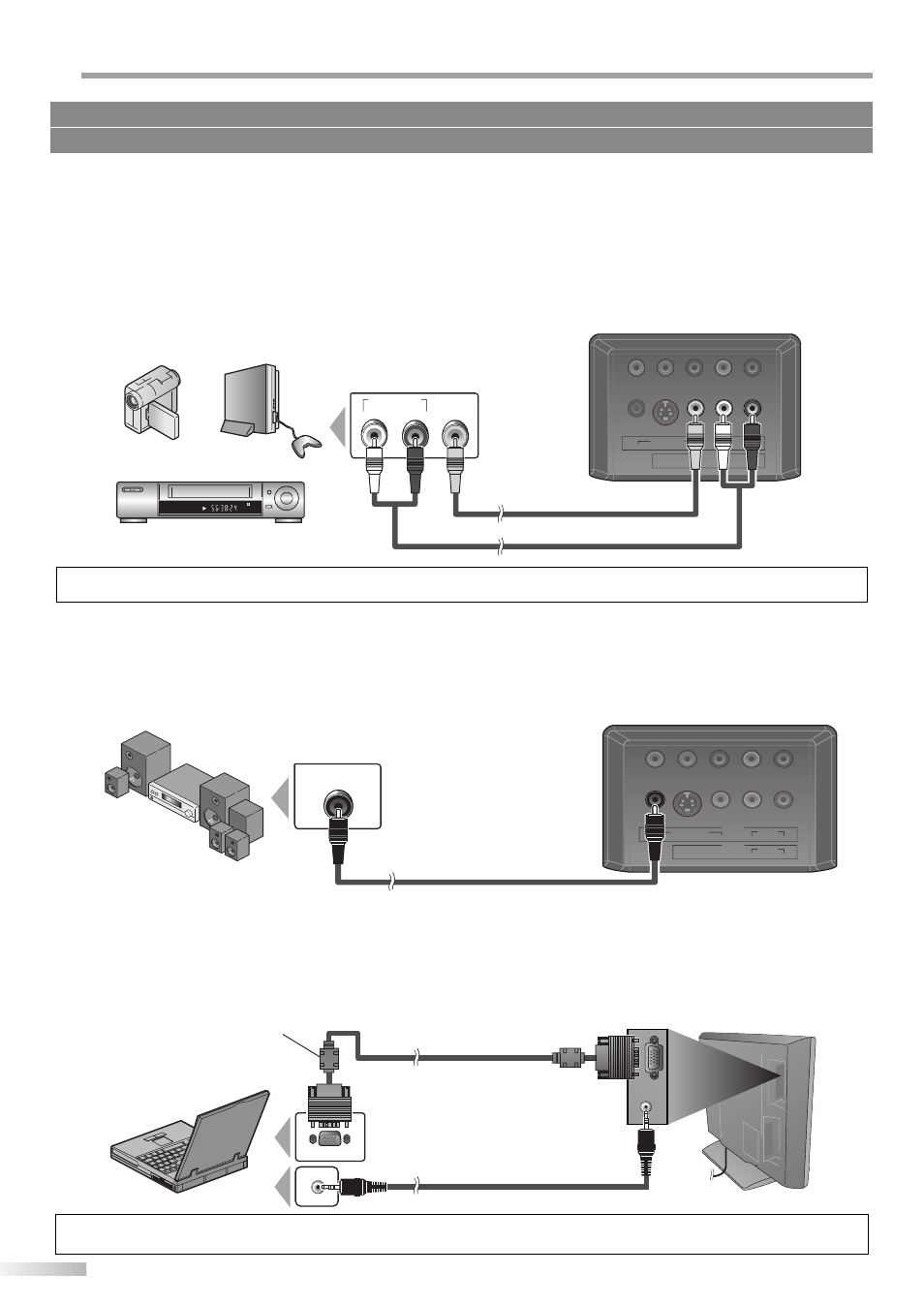

[Conexión de Vídeo]
La conexión de vídeo RCA ofrece una calidad normal de imagen para dispositivos de vídeo conectados a la unidad.
Si lo conecta a la toma de entrada de vídeo de la unidad, conecte el cable de audio RCA a las tomas de audio L/R de
VIDEO1.
Cuando la toma de audio del dispositivo de vídeo sea monoaural, conecte el cable de audio RCA a la toma de entrada
de audio L (izquierda).
p. ej.)
STEREO STAND-BY
VIDEO 2
AUDIO COMPONENT
L R
AUDIO
L R VIDEO S-VIDEO COAXIAL
Pr Pb Y
VIDEO 1
AUDIO OUT
R L
VIDEO
OUT
parte trasera de la unidad
cable de audio RCA
cable de vídeo RCA
cámara
de vídeo
videojuego
aparato de vídeo
Nota:
• Si se conecta a la toma de entrada de S-video y a la toma de entrada de vídeo al mismo tiempo, tendrá prioridad la conexión S-video.
[Conexión de Salida de Audio Digital (solamente para la emisión digital)]
Si conecta esta unidad a un dispositivo de audio digital externo, podrá disfrutar de audio multicanal, como el sonido de
emisiones digitales de 5+1 canales (5.1ch).
p. ej.)
VIDEO 2
AUDIO COMPONENT
L R
AUDIO
L R VIDEO S-VIDEO COAXIAL
Pr Pb Y
VIDEO 1
DIGITAL AUDIO
COAXIAL IN
parte trasera de la unidad
cable coaxial de audio digital
decodificador
Dolby Digital
[Conexion de PC]
Esta unidad está equipado con una toma de entrada de PC. Si conecta la unidad a su ordenador, puede utilizarlo como
monitor.
p. ej.)
cable de audio de mini-enchufe
cable VGA
El cable VGA debe tener
el núcleo de ferrita.
computadora personal
parte trasera de
la unidad
Note:
• Por favor, compre el cable VGA que tenga el núcleo de ferrita.
Cables no incluidos.
Deberá adquirir los cables necesarios en su establecimiento local.
