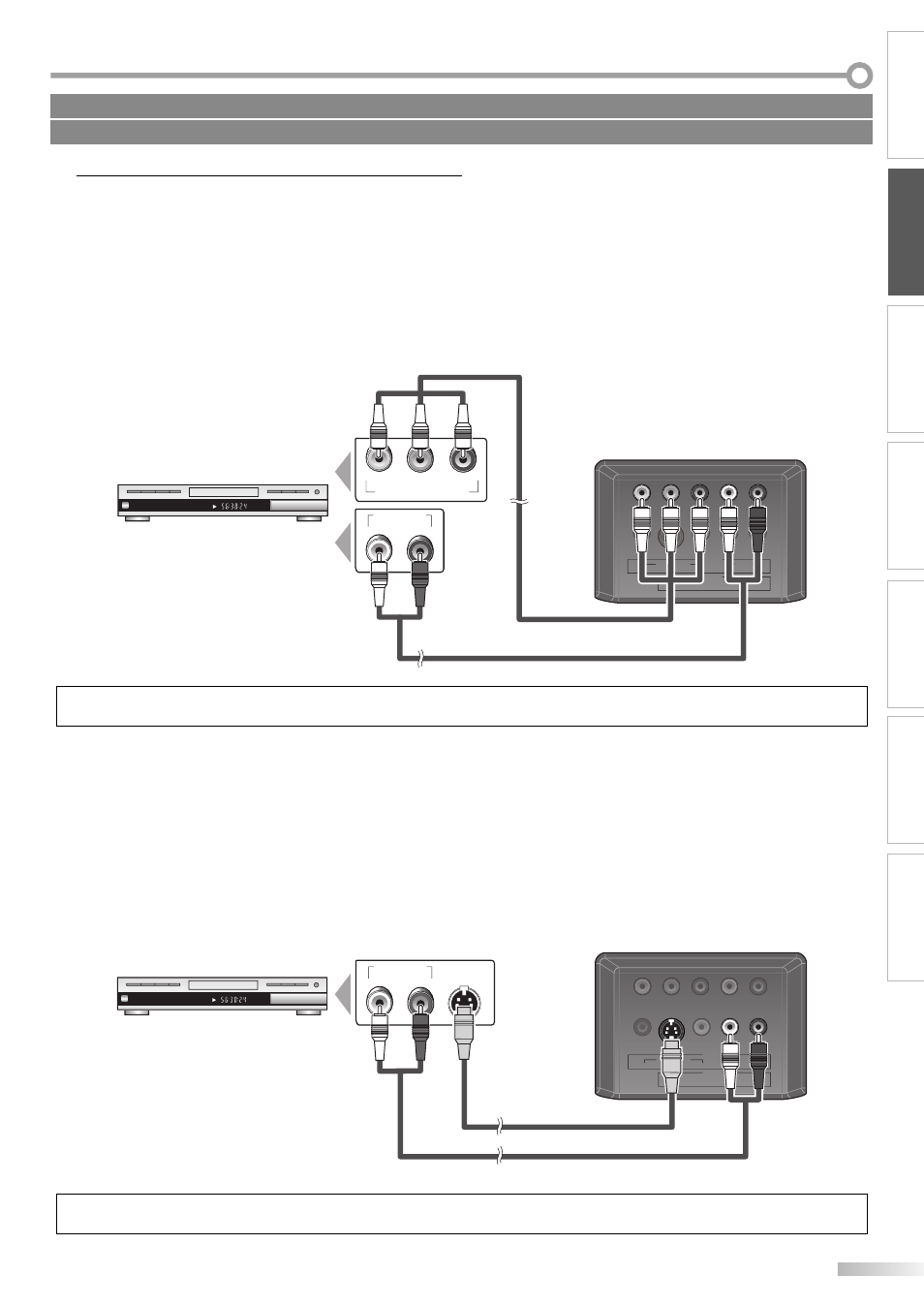

Conexión de Dispositivo Externo
[Conexión de Vídeo en Componentes]
La conexión de vídeo en componentes ofrece una mejor calidad de imagen para dispositivos de vídeo conectados a la
unidad.
Utilice un cable de vídeo en componentes para conectar la unidad a dispositivos de vídeo externos equipados con
tomas de salida de vídeo en componentes.
Si se conecta a las tomas de entrada de vídeo en componentes de la unidad, conecte el cable de audio RCA a las
tomas de audio L/R (izquierda/derecha) de VIDEO2.
p. ej.)
CHAPTER 15
REPEAT A-B
TITLE 5
VIDEO 2
AUDIO
COMPONENT
L
R
AUDIO
L
R
VIDEO
S-VIDEO
COAXIAL
Pr
Pb
Y
VIDEO 1
COMPONENT VIDEO OUT
Pb/Cb
Pr/Cr
Y
AUDIO OUT
R
L
parte trasera de la unidad
cable de audio RCA
cable de vídeo
en componentes
reproductor de DVD con las tomas
de salida de vídeo en componentes
(rojo)
(azul)
(verde)
(rojo)
(rojo)
(azul)
(azul)
(verde)
(verde)
(rojo)
(azul)
(verde)
(rojo)
(rojo)
(azul)
(azul)
(verde)
(verde)
(rojo)
(azul)
(verde)
Nota:
• Esta unidad acepta señales de vídeo de 480i / 480p / 720p / 1080i.
[Conexión de S-video]
La conexión S-video ofrece una buena calidad de imagen para dispositivos de vídeo conectados a la unidad.
Utilice un cable S-video para conectar la unidad a dispositivos de vídeo externos equipados con toma de salida de
S-video.
Si se conecta a la toma de entrada de S-video de la unidad, conecte el cable de audio RCA a las tomas de audio L/R
(izquierda/derecha) de VIDEO1.
p. ej.)
CHAPTER 15
REPEAT A-B
TITLE 5
VIDEO 2
AUDIO
COMPONENT
L
R
AUDIO
L
R
VIDEO
S-VIDEO
COAXIAL
Pr
Pb
Y
VIDEO 1
AUDIO OUT
R
L
S-VIDEO
OUT
parte trasera de la unidad
cable de audio RCA
cable S-video
reproductor de DVD
con la toma de salida de S-video
Nota:
• Si se conecta a la toma de entrada de S-video y a la toma de entrada de vídeo al mismo tiempo, tendrá prioridad la conexión S-video.
5
Cables no incluidos.
Deberá adquirir los cables necesarios en su establecimiento local.
