52

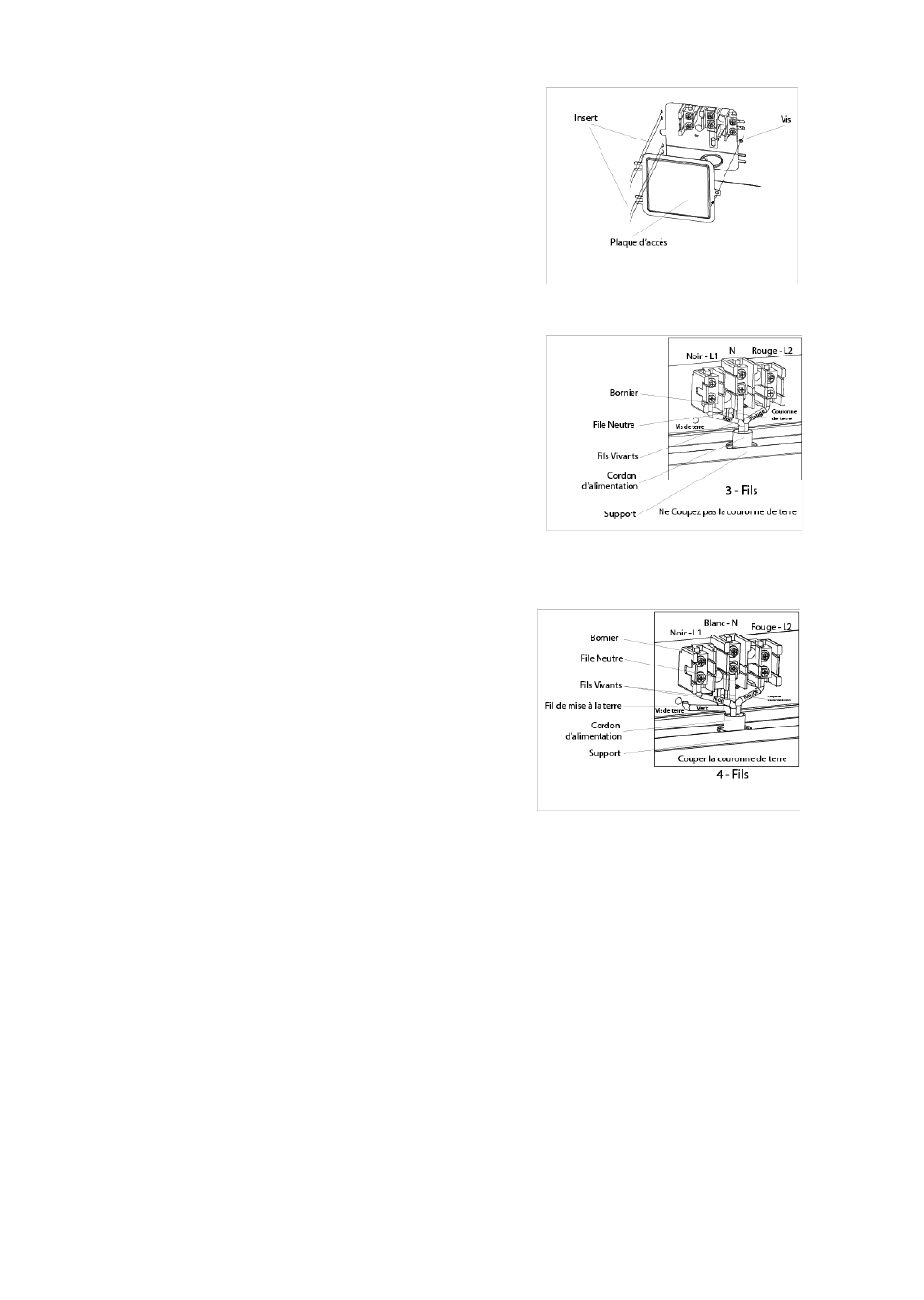

3 FILS CORDON INSTALLATION
Retirer la plaque Bornier accès à l'arrière de la plage en
retirant les vis de fixation 1.
•
Assembler la décharge de traction dans le trou sur le
support.
•
Insérez le cordon d'alimentation à travers la décharge
de traction et serrer.
•
Laissez suffisamment de mou pour fixer facilement
les bornes du cordon sur le bornier.
•
Retirer les écrous et les rondelles de borne 3 fils du
bornier.
•
Branchez les trous terminaux du cordon d'alimentation.
Le fil neutre ou la terre du cordon d'alimentation doit
être connecté à la borne neutre située dans le centre
du bloc terminal. Les câbles d'alimentation doivent être
connectés à L1 et L2.
•
Branchez les rondelles et serrer les écrous.
•
Assembler la plaque Bornier Access.
4 FILS CORDON INSTALLATION
•
Retirer la plaque Bornier accès à l'arrière de la plage
en retirant les vis de fixation 1.
•
Assembler la décharge de traction dans le trou sur le
support.
•
Insérez le cordon d'alimentation à travers la décharge
de traction et serrer.
•
Laissez suffisamment de mou pour fixer facilement les
bornes du cordon sur le bornier.
•
Retirer les écrous et les rondelles de borne 3 fils du
bornier.
•
Retirez le câble de masse du châssis de la gamme et
le terminal en enlevant sa vis et coupe comme
indiqué.
•
Branchez les trous terminaux du cordon d'alimentation. Le fil neutre du cordon d'alimentation doit
être connecté à la borne neutre située dans le centre du bloc terminal. Le fil de terre du cordon
d'alimentation doit être fixée au châssis de la gamme en utilisant le vert de couleur vis de terre.
Les câbles d'alimentation doivent être connectés à L1 et L2.
•
Branchez les rondelles et serrer les écrous.
•
Assembler la plaque Bornier Access.
