Page 125

11
I
COLLEGAMENTO DEL PROIETTORE
S-VIDEO
R-AUDIO-L
(MONO)
VIDEO
AUDIO
IN
OUT
CONTROL PORT
COMPUTER IN
MONITOR OUT

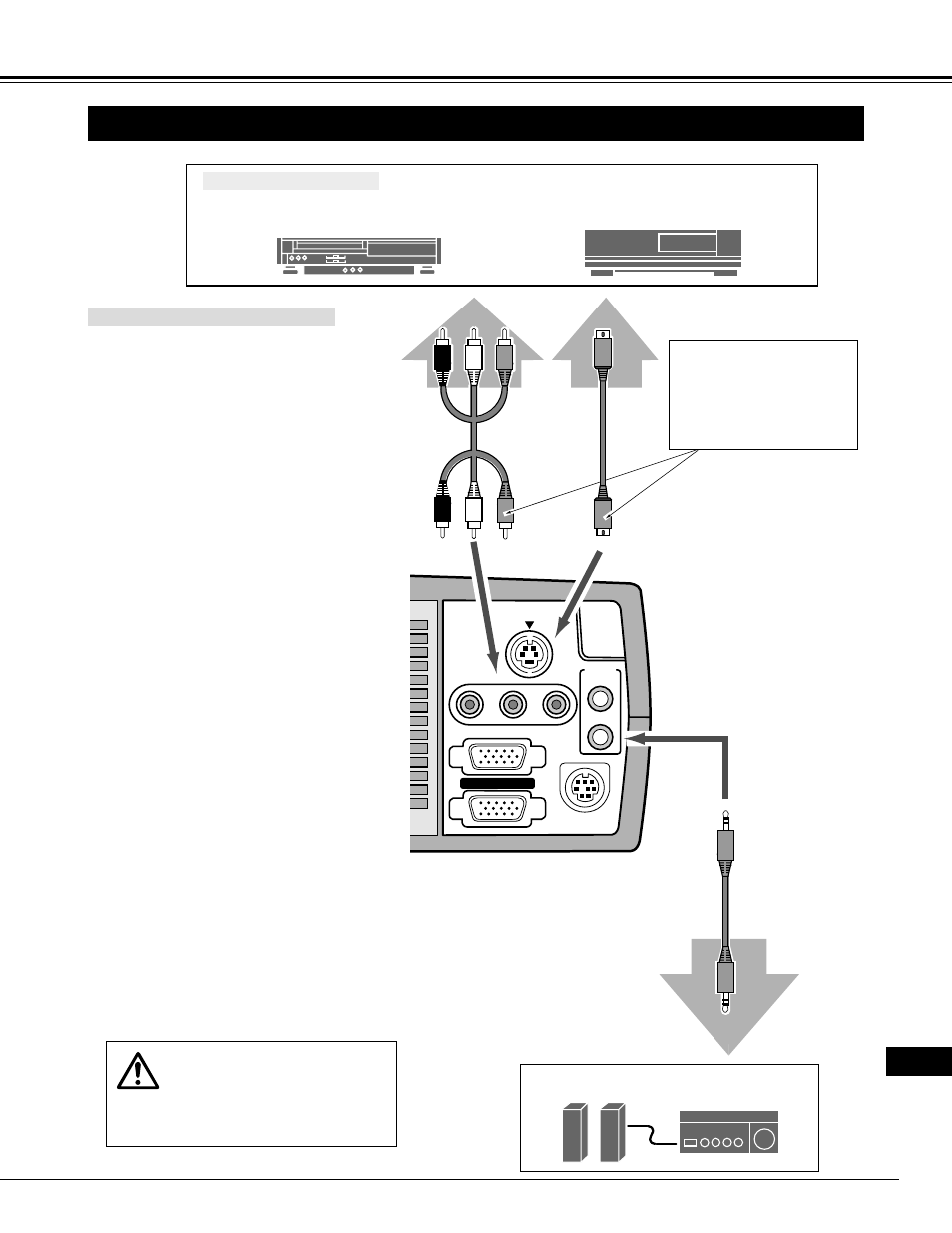

COLLEGAMENTO CON UN APPARECCHIO VIDEO
Sorgente video (esempio)
Videoregistratore a cassetta
Lettore di Video Disc
Cavo audiovideo*
Cavo S-VIDEO*
Amp.
Altoparlanti
audio (stereo)
Apparecchio audio esterno
Cavo audio
(Stereo)*
Terminali del
proiettore
Utilizzare la presa VIDEO o
la presa S-VIDEO. Quando
entrambe le prese sono
collegate, la presa S-VIDEO
ha la priorità rispetto alla
presa VIDEO.
Uscita video/audio
Uscita S-VIDEO
Ingresso audio
• CAVO VIDEO*
• CAVO S-VIDEO*
• CAVO AUDIO (stereo)*
* Questi cavi non sono forniti in
dotazione a questo proiettore.
NOTA :
Per collegare il cavo, occorre staccare
le spine dei cavi di alimentazione del
proiettore e dell’apparecchio esterno
dalla presa di corrente in c.a. Prima di
accendere il computer, accendere il
proiettore e l’apparecchio periferico.
Cavi utilizzati per i collegamenti
