INSTALACIÓN
Instalación

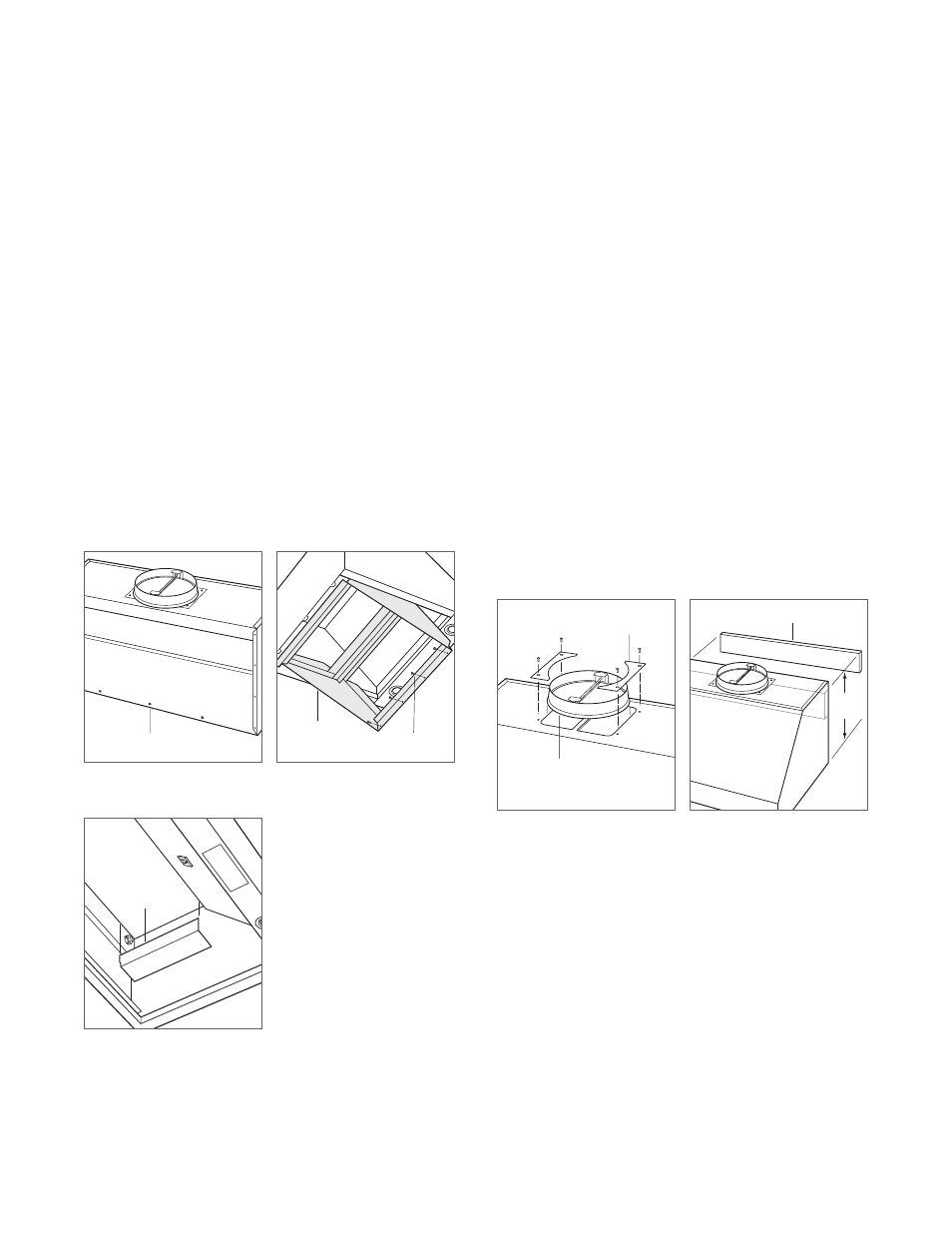

2 Solo para cubiertas de 60" (1524) de ancho, retire y
deseche los tres tornillos de envío de la parte posterior
de la cubierta. Consulte la siguiente ilustración.
3 Retire el marco interno de la campana indicado por el
área sombreada. Solo quite los cuatro tornillos indicados
en la siguiente ilustración.
4 Retire uno de los dos orificios eléctricos de la parte
posterior de la campana.
5 Retire la banda de montaje de madera de la parte
posterior de la campana extrayendo los tornillos del
interior de la campana.
6 Retire la tapa eléctrica del interior de la campana.
Consulte la siguiente ilustración.
7 Retire la transición, los soportes de sujeción y los
tornillos del empaque y utilice los soportes de sujeción
y los tornillos para asegurar la transición a la parte
superior de la campana. Consulte la siguiente ilustración.
8 Coloque la banda de montaje en la pared y fíjela a la
estructura de la pared con los tornillos para madera
provistos. Consulte la siguiente ilustración.
9 Levante la campana hacia su posición e inserte el o
los cables Romex ® en el orificio de la caja eléctrica y
asegure con un conector provisto.
10 Fije la campana a la banda de montaje y la estructura de
la pared con los tornillos y las arandelas provistos.
11 Conecte los conductos a la transición y asegure con
cinta para sellado de conductos.
12 Vuelva a instalar el marco interno.
TORNILLOS DE ENVIO
MARCO
INTERNO TORNILLOS
Tornillos (solo campanas de
60" de ancho)
Marco interno
SOPORTE
SUJECIÓN
TRANSICIÓN
16"
(406)
BANDA DE MONTAJE
Montaje de la transición
Instalación de la campana
TAPA
ELÉCTRICA
Tapa eléctrica
