6 | Atención al cliente de Wolf 800.222.7820
INSTALACIÓN
Preparación de la campana
Quite los filtros antes de la instalación. Para quitarlos,
presione el filtro hacia arriba y gire la parte inferior. Retire los
engrasadores del borde inferior de la campana. Consulte la
siguiente ilustración.

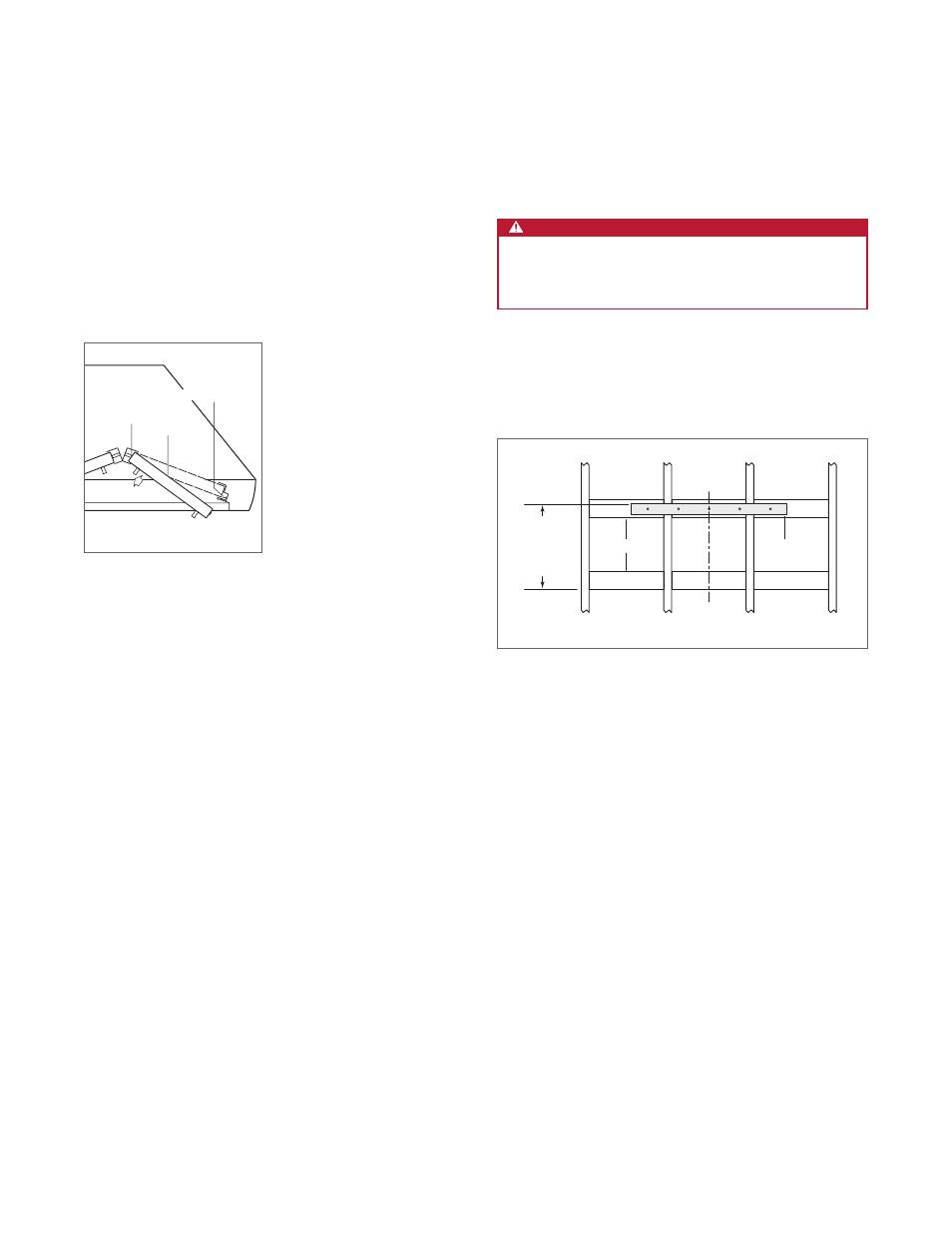

VISTA LATERAL
RESORTE
FILTRO
ENGRASADOR
Filtros
Instalación
ADVERTENCIA
La estructura de la pared debe ser capaz de soportar
el peso de la campana y del extractor interno,
si corresponde.
1 Consulte la siguiente ilustración para ver una estructura
de pared típica. Se requiere estructura o entramado
adicional en el lugar de la banda de montaje.
CL
ENTRAMADO BANDA DE
MONTAJE
16 3 / 4 "
(426)
DESDE LA PARTE
INFERIOR DE
LA CAMPANA
Estructura de pared (típica)
