31-5000463 Rev. 0 11-19 GEA
Instructions d’installation
du manchon mural intégré
de votre
nouveau climatiseur
RAB26A de la gamme AJ
Avant de commencer - Veuillez lire ces instructions
attentivement et en totalité. IMPORTANT – OBSERVEZ
TOUS LES CODES ET RÈGLEMENTS EN VIGUEUR.
Note à l’installateur – Assurez-vous de laisser ces
instructions au consommateur. Note au consommateur
- Conservez ces instructions avec votre manuel
d’utilisation pour consultation ultérieure.
REMARQUES: Manipulez la gaine avec soin.

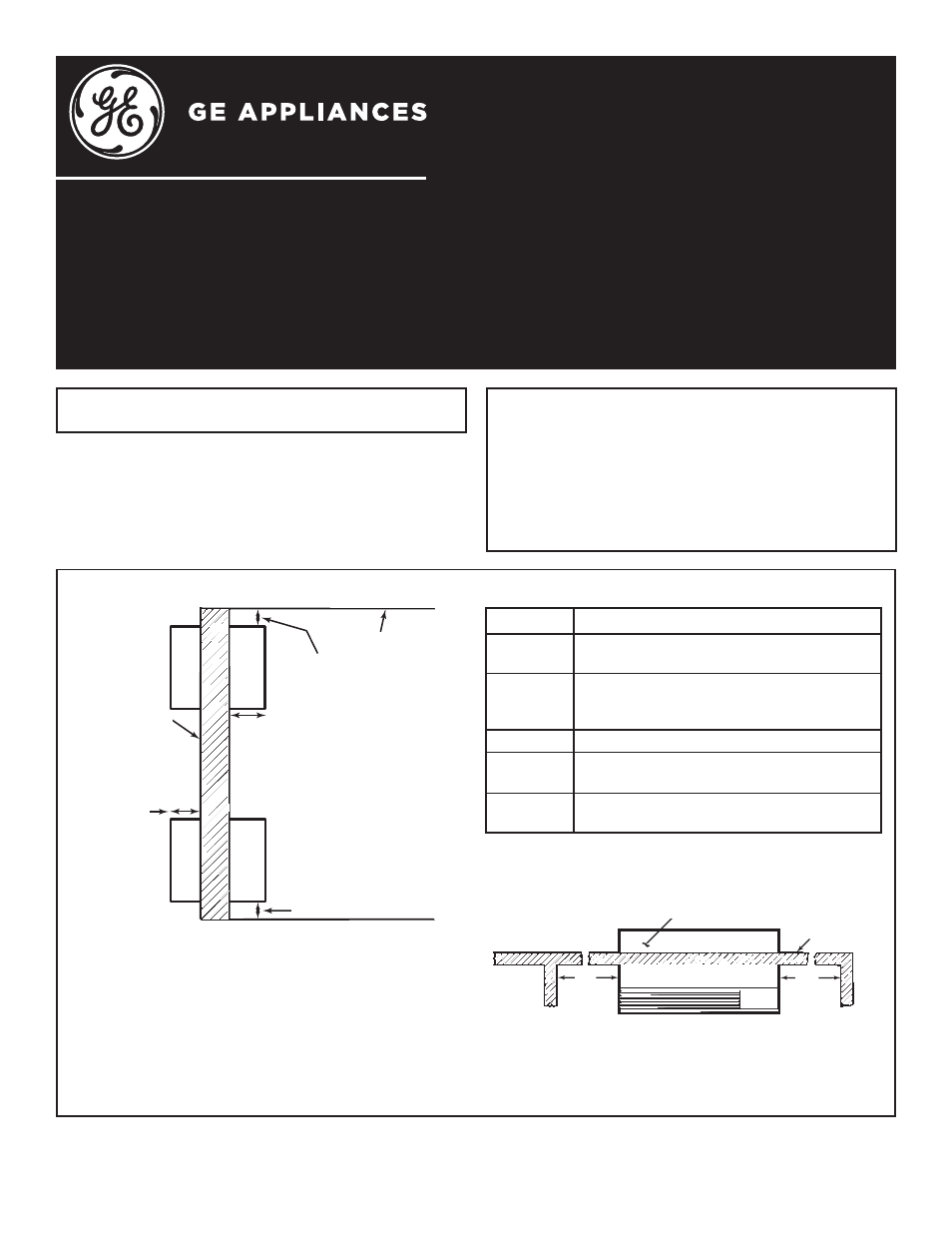

DIMENSIONS CRITIQUES
Ceiling
“A”
“B”
“C”
Roomside
Outside wall
“D”
)LQLVKHGÀRRURUWRSRIFDUSHW
REMARQUE :
Une attention particulière doit être portée à
l’emplacement de l’entrée électrique par rapport à la
JDLQHPXUDOHD¿QG¶DVVXUHUO¶DFFqVjO¶DOLPHQWDWLRQ
une fois l’appareil installé.
Dimensions Dégagements d’installation recommandés
A 'HVVXVGHJDLQHMXVTX¶DXSODIRQG¿QLSR
min.
B Saillie de la gaine dans la pièce - 1/4 min. à 6
po max. recommandé. Cela permet de poser la
garniture correctement.
C Saillie de la gaine vers l’extérieur - 1/4 po min.
D +DXWHXUDXGHVVXVGXSODQFKHU¿QLRXGXGHV -
sus de tapis - 0 po min.
E Côté gauche/droit de la gaine jusqu’au mur
adjacent - 2 po min.
INSTALLEZ LA GAINE EN VÉRIFIANT LE NIVEAU
D’UN CÔTÉ À L’AUTRE ET AVEC UNE LÉGÈRE
INCLINAISON D’AVANT EN ARRIÈRE.
REMARQUE: i vous utilisez un drain interne,
installez le manchon mural à niveau d’un côté à
l’autre et à niveau de l’avant vers l’arrière.
EMPLACEMENT DE LA GAINE
En règle générale, le climatiseur doit être placé
dans un mur extérieur pour assurer une distribution
d’air climatisé convenable. Cette section de mur
doit être dépourvue de câblage électrique, de
plomberie et d’obstructions immédiatement à
l’intérieur ou l’extérieur.
Outside wall
“E” “E”
Top of case
Intérieur de la pièce
Dessus du boîtier
Mur extérieur
3ODQFKHU¿QLRXGHVVXVGHODPRTXHWWH
Plafond
Mur extérieur
