Yellow
Red
Blue
Blue/White
FRONT
SPEAKERS
3
8
1
8P
1P
16P
Orange/White
TO SUB-WOOFER
13P
TO GROUND
REAR
SPEAKERS
AUX105
(SOLD SEPARATELY)
TO VEHICLE SPEED PULSE SIGNAL TERMINAL
TO BATTERY+12V
(Permanent Supply)
TO ACC
(Power Supply)
TO HEAD LIGHT SWITCH
(Illumination (+))
TO POWER ANTENNA RELAY
(Supply)
TO TURN-ON WIRE OF EACH EQUIPMENT
(Supply)
TO EXTERNAL AMPLIFIER
TO STEERING REMOTE
CONTROL
ANTENNA PLUG
Purple/White
Black
2
♦
♦

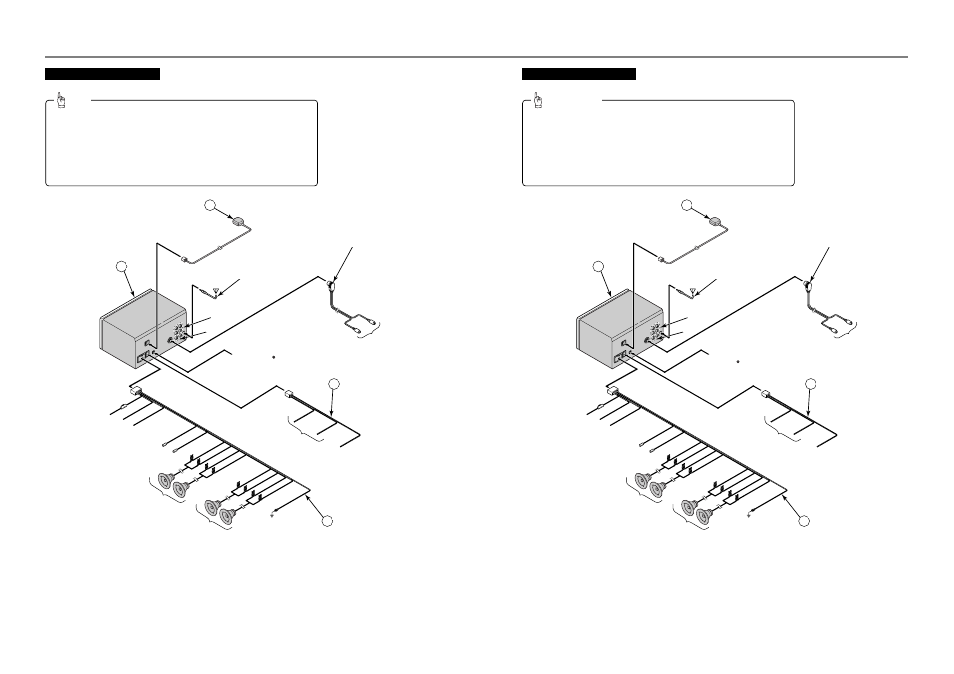

System connection e
System connection e
xample /
xample /
Ejemplo de cone
Ejemplo de cone
xión del sistema /
xión del sistema /
Ex
Ex
emple de conne
emple de conne
xion du système
xion du système
TO THE RCA OUTPUT
CONNECTORS OF
EXTERNAL EQUIPMENT
(MP3 PLAYER,
MD PLAYER, ETC.)
R SIDE (Red)
L SIDE (White)
Amarillo
Rojo
Azul
Azul/Blanco
PARLANTES
DELANTEROS
3
8
1
8P
1P
16P
Naranja/Blanco
A SUBWOOFER
13P
HACIA CONEXIÓN A
TIERRA
PARLANTES
TRASEROS
AUX105 (en venta por separado)
HACIA LA TERMINAL DEL IMPULSO DE LA
VELOCIDAD DEL VEHÍCULO
HACIA LA BATERÍA + 12V
(Suministro permanente)
HACIA ACC(Fuente de alimentación)
HACIA EL INTERRUPTOR DE LA LUZ
DELANTERA (Iluminación (+))
HACIA EL RELÉ DE LA ANTENA ELÉCTRICA (Suministro)
HACIA EL CONDUCTOR DEL ENCENDIDO DE CADA UNIDAD
(Suministro)
A AMPLIFICADOR EXTERNO
A CONTROL REMOTO
DE DIRECCIÓN
ENCHUFE DE LA ANTENA
Púrpura/
Blanco
Negro
2
A CONECTORES DE
SALIDA RCA DEL EQUIPO
EXTERNO
(REPRODUCTOR DE MP3,
REPRODUCTOR MD, ETC.)
R SIDE (Rojo)
L SIDE (Blanco)
•
• Install and connect all of the peripheral units before
connecting them to the main unit.
•
• Do not remove any of the protective caps (RCA, etc.) unless
in use.
•
• Be sure to wrap the connection wires with tape (PVC tape)
to insulate them.
Tip
•
• Instale y conecte todas las unidades periféricas antes de
conectarlas a la unidad principal.
•
• No quite ninguno de los tapones protectores (RCA, etc.) a
menos que estén en uso.
•
• Asegúrese de enrollar los cables de conexión con cinta
(cinta de PVC) para aislarlos.
Consejo
English
Español
CONNECT TO AN iPod CONNECTION CABLE
iPC-107p (sold separately)
CCONECTE A UN CABLE DE
CONEXIÓN iPod
iPC-107p.
(en venta por separado)
.
