6

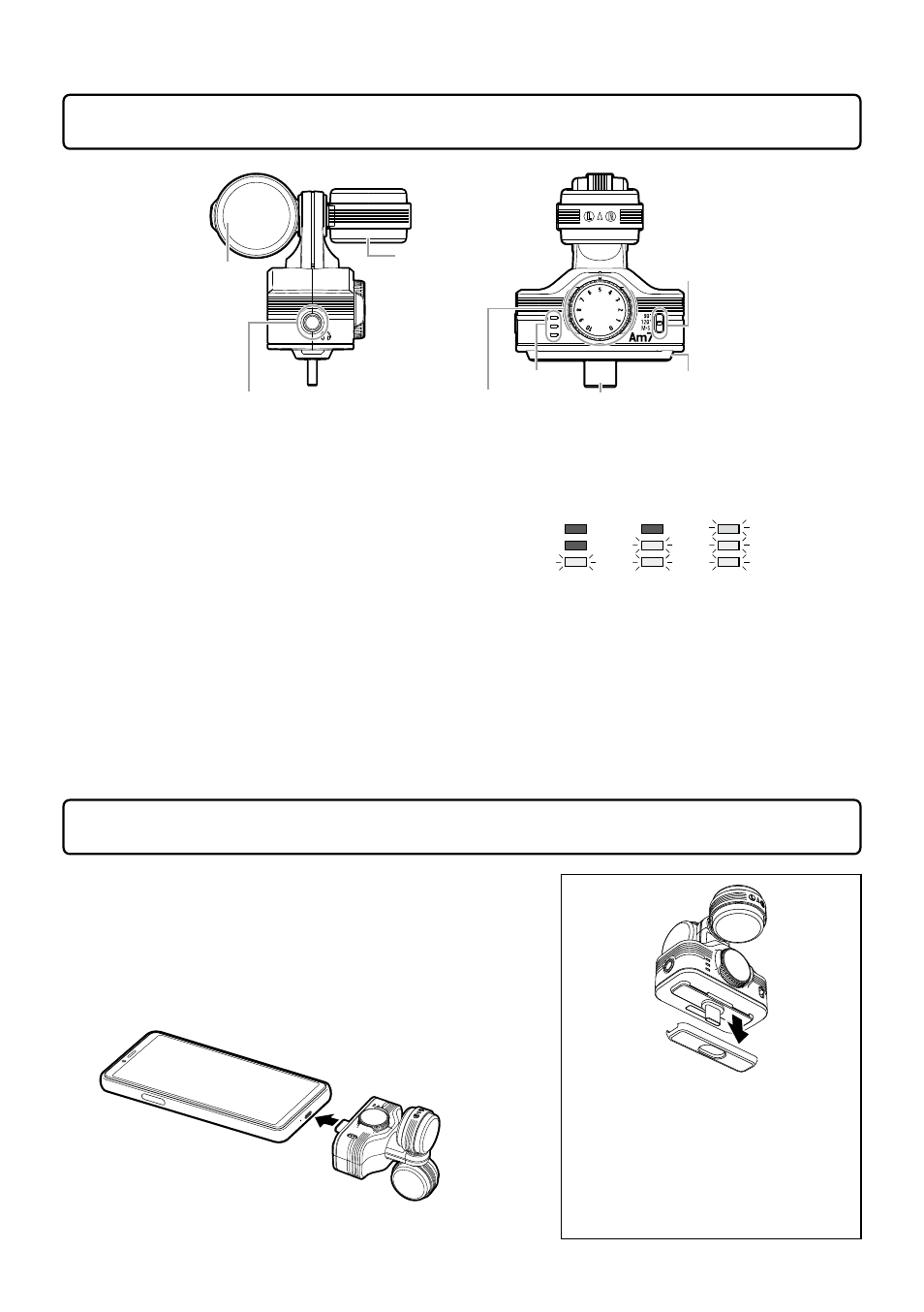

Nomenclature des parties
Mini-jack stéréo Connecteur USB Type-C
Micro stéréo
MS
(Mid/central)
Molette MIC GAIN
Indicateur
de niveau
Entretoise
de coque†
Micro stéréo
MS
(Side/latéral)
Sélecteur AUTO
GAIN/LIMITEUR
Micro stéréo M-S : c’est un microphone stéréo
Mid-Side. Tournez-le pour changer son
orientation (Voir « Changement de l’orientation
du micro »).
Mini-jack stéréo : branchez-y un casque pour
contrôler l’enregistrement et la lecture. Il peut
aussi servir de prise de sortie ligne.
Sélecteur de largeur stéréo : règle l’ampleur
gauche-droite du micro stéréo. (Voir « Réglage
de la largeur stéréo ».)
Molette MID GAIN : sert à régler manuellement
le niveau d’enregistrement. (Voir « Réglage du
niveau d’enregistrement ».)
Indicateur de niveau : la DEL rouge s’allume
faiblement quand la connexion avec l’appareil est
normale. Elle s’allume aussi en fonction du
niveau du signal entrant.
(Rouge)
Supérieur à
−42 dB
Supérieur à
−12 dB
Supérieur à
−0.25 dB
Connecteur USB Type-C : se branche au
connecteur USB Type-C de l’appareil Android.
Entretoise de coque : retirez-la si la coque de
l’appareil empêche d’enfoncer complètement le
connecteur USB Type-C.
Connexion à l’appareil
1.
Branchez l’Am7 à l’appareil avec le connecteur
USB Type-C.
Quand l’appareil connecté alimente l’Am7, la DEL rouge
est faiblement allumée.
L’Am7 est prêt à l’emploi quand Handy Recorder ou une
autre app qui l’utilise est lancée.
• Retirez l'entretoise de coque si la
coque de l'appareil empêche
d'enfoncer complètement le
connecteur USB Type-C.
• Certaines coques peuvent
empêcher la connexion même
avec l'entretoise retirée.
