44

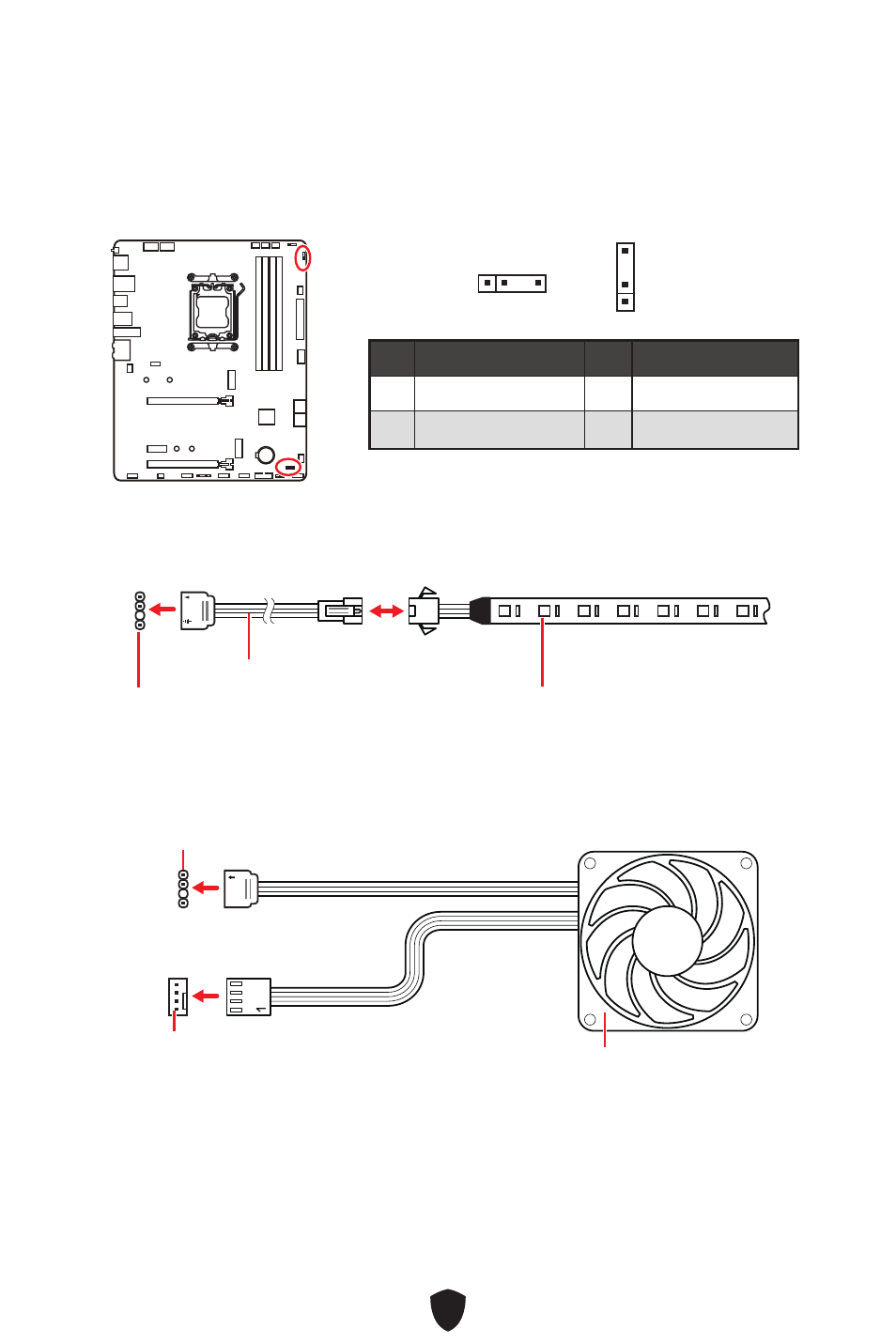

JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LEDコネクター
JARGB_V2コネクターはARGB Gen2とARGB LEDストリップを接続することができま
す。JARGB_V2コネクターの定格最大出力は3A (5V)で、240個々にアドレス指定可能なRGB
LEDをサポートします。
ピン 信号名 ピン 信号名
1 +5V 2 Data
3 No Pin 4 Ground
1
1
1
1
1
D
+5V
JARGB_V2コネクター
JARGB_V2コネクター
システムファンコネクター
JARGB拡張ケーブル
ARGB/ ARGB Gen2 LEDストリップ
アドレス指定可能なRGB LEDストリップコネクター
アドレス指定可能なRGB LEDファンコネクター
ARGB/ ARGB Gen2 LEDファン
