30

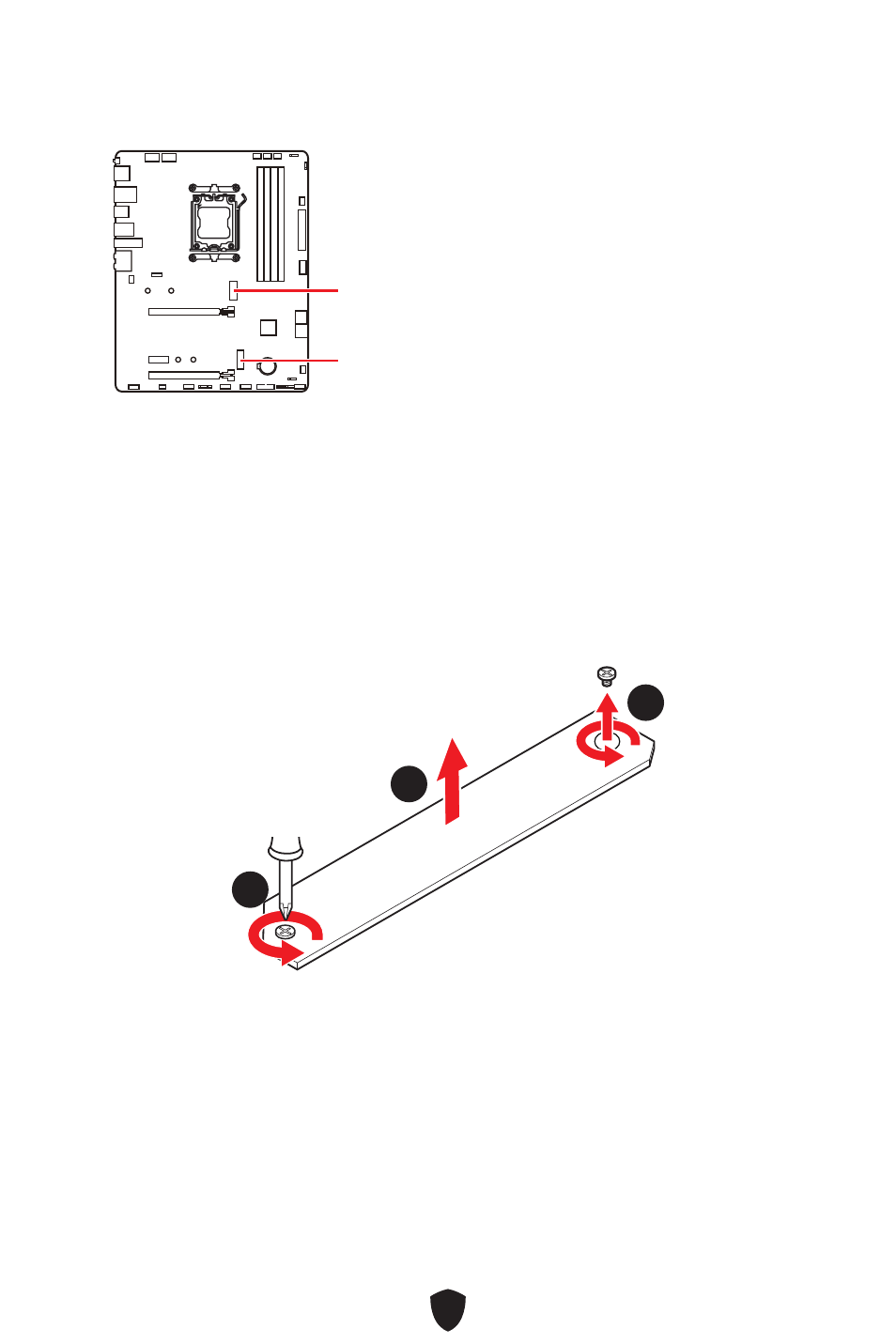

M2_1~2: M.2スロット (Key M)

M2_1

M2_2

⚠

注意

M.2 SSDはヒートシンクを搭載している場合、M.2スロットのM.2プレートまたはM.2ゴムキ

ューブを取り外してからM.2 SSDを取り付けてください。マザーボードに供給のヒートシンク

を再度取付ける必要はありません。

M2_1スロットへのM.2モジュールの取り付け

1.

M.2 Shield Frozrヒートシンクのねじを緩めます。

2.

M.2 Shield Frozrヒートシンクを持ち上げ、取り外します。

1

1

1

1

2

2
