13
BDR-S13UBK Fr

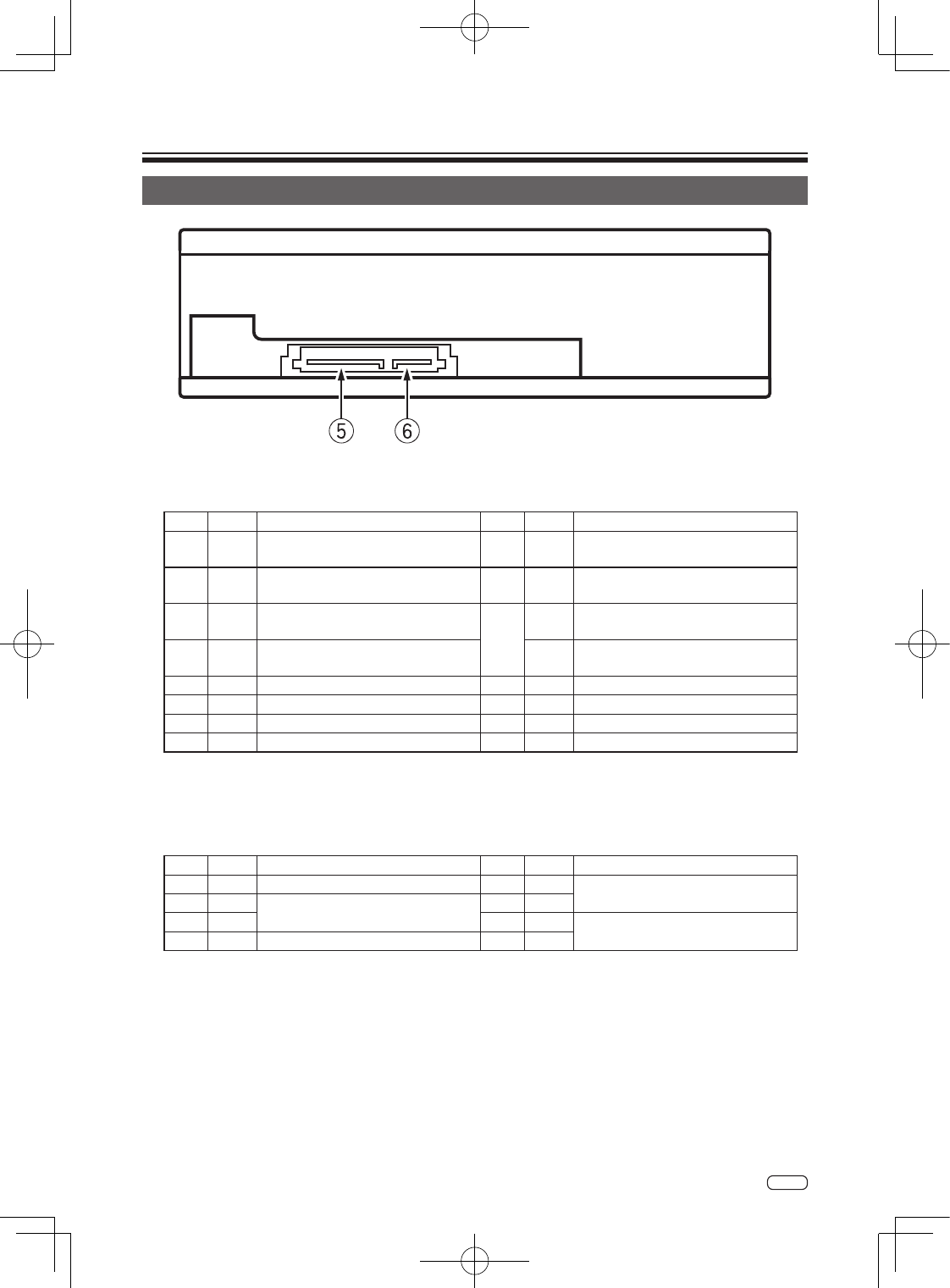

Noms des pièces et fonctions
Arrière
5 Borne d’entrée CC
Puissance d’entrée de + 3,3 VCC, + 5 VCC et + 12 VCC.
Point Nom Fonction Point Nom Fonction
1 3,3 Puissance d’entrée de + 3,3 VCC
(non utilisée)
9 5 Puissance d’entrée de + 5 VCC
2 3,3 Puissance d’entrée de + 3,3 VCC
(non utilisée)
10 G Mise à la terre
3 3,3 Puissance d’entrée de + 3,3 VCC
(non utilisée)
11 DAS Signal d’activité (non utilisé)
4 G Mise à la terre DSS Désactivation de l’accélération du
différé (non utilisé)
5 G Mise à la terre 12 G Mise à la terre
6 G Mise à la terre 13 12 Puissance d’entrée de + +12 VCC
7 5 Puissance d’entrée de + 5 VCC 14 12 Puissance d’entrée de + +12 VCC
8 5 Puissance d’entrée de + 5 VCC 15 12 Puissance d’entrée de + +12 VCC
6 Interface de terminal SATA
Lors de la connexion d’un ordinateur au terminal SATA, utilisez un câble
à 7 broches.
Utilisez un câble compatible SATA de moins de 1 m de long.
Point Nom Fonction Point Nom Fonction
1 G Mise à la terre 5 B-
Câble de signal de données B
2 A+
Câble de signal de données A
6 B+
3 A- 7 G
Mise à la terre
4 G Mise à la terre
Utilisation de disques de 8 cm
Si cet appareil est utilisé dans une configuration verticale, les disques de 8 cm ne
peuvent pas être utilisés, même s’il est placé dans un adaptateur de 8 cm.
