1. Anzeige Status – Dieses LED zeigt den
Betriebsmodus:
GRÜN Normalbetrieb
ROT Stumm
GRÜN blinkend Niedriger Batte-
riestand
2. Schalter Power/Mute – Drücken und hal-
ten, um die Einheit ein- oder auszuschalten.
Drücken und loslassen, um den Transmitter
stummzuschalten oder die Stummschaltung
aufzuheben.
3. Batterieabdeckung – Schrauben Sie die
Batterieabdeckung auf und schieben Sie sie
nach unten, um das Batteriefach des CH88
zu öffnen.
4. Batteriehalterung – Öffnen Sie die
Batteriehalterung, indem Sie die Taste drü-
cken und die Abdeckung anheben. Legen
Sie zwei Standard-
AA (LR6)-Batterien ein
und achten Sie dabei auf die Markierungen
für die Plus- und Minuspole. Es können zwar
auch wiederaufladbare Ni-Cad-Batterien
verwendet werden, diese Sorgen jedoch
höchstens 4 Stunden lang für eine adäqua-
te Stromversorgung. WARNUNG: Setzen Sie
die Batterien nicht verkehrt herum ein; dies
kann den CH88 schwer beschädigen, und Ihre
Gewährleistung erlischt.
5. Regler Input GAIN – Diese Regler stellt die
Empfindlichkeit des Transmittereingangs
ein. Für optimale Leistung verwenden Sie den mitgelieferten Schraubendreher,
bringen den Regler Input GAIN in eine Position, bei der die Maximum-
Anzeige des
CR88V Audio Meter bei hohen Pegeln beginnt aufzuleuchten, und drehen ihn dann lang-
sam herunter, bis die Maximum-Anzeige aufhört, zu leuchten.
6. IR- Linse – Dieses Fenster wird dafür verwendet, das Signal, das der CR88V während IR
SET sendet, aufzufangen, um den Transmitter zu kanalisieren. Die Batterieabdeckung
muss offen sein, und die IR-Linse muss in Richtung des Receivers gerichtet sein, um
den gewählten Kanal zu laden.
7. Kunststoffschraubendreher – Für die Einstellung des Reglers Input GAIN am CB88
(Siehe #5 Input GAIN Control HH).

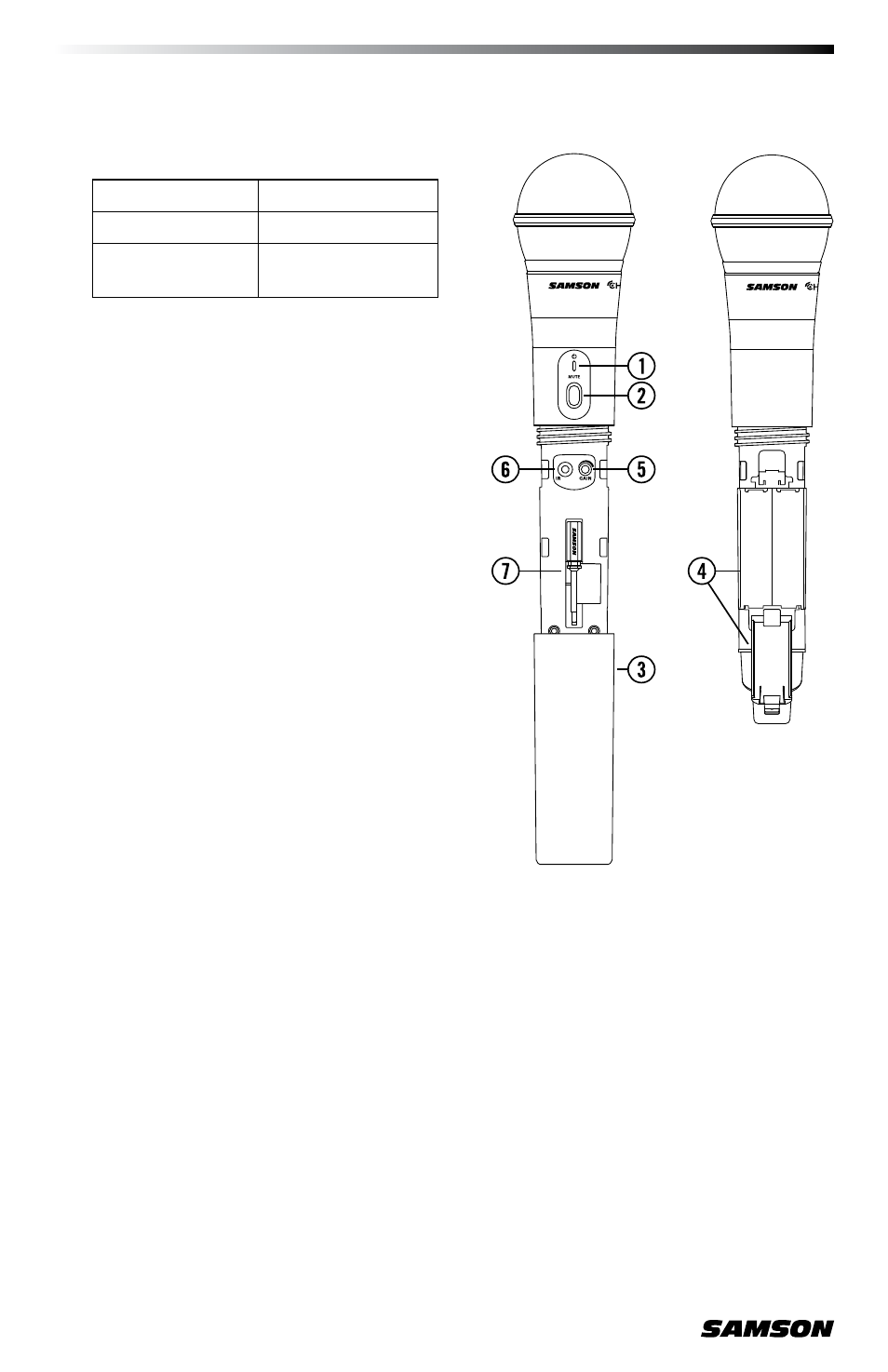

CH88 Handheld Transmitter – Beschriftungen
