19 Système pour appareil photo Concert 88
ENGLISH
FRANÇAIS
DEUTSCHE
ESP
AÑOL
IT
ALIANO

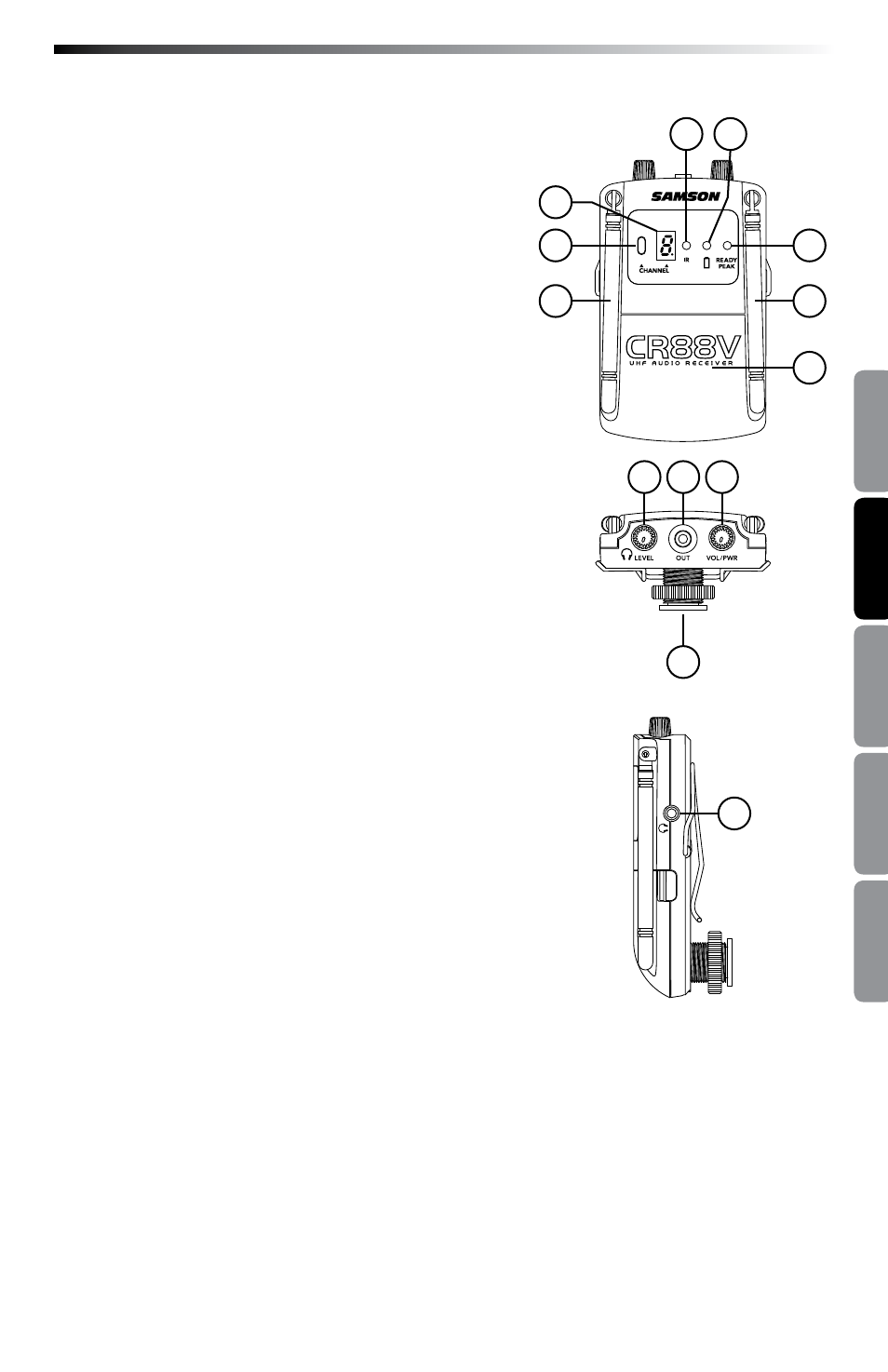

Récepteur CR88V - Références avant
1. Antennes - Les supports d'antenne pivotent com-
plètement pour un positionnement optimal. En
fonctionnement normal, les deux antennes doivent
être placées en position verticale. Les deux
antennes peuvent être repliées vers l'intérieur pour
plus de commodité lors du transport du CR88V.
2. Bouton CHANNEL - Appuyez sur cette touche pour
faire défiler les canaux de commande du récep-
teur.
Appuyez et maintenez ce bouton enfoncé
pour envoyer les informations de canal vers l'émet-
teur par transmission infrarouge.
3. Écran LED - L'écran LED à 7 segments affiche
le canal de commande actuel du récepteur. Les
canaux du CR88V sont indiqués par 0-9 et A-F.
4. Émetteur IR - Pendant « IR SET » (réglage IR)
une lumière infrarouge sert à définir le canal de
l'émetteur.
5. Indicateur de niveau de batterie - Ce témoin s'al-
lume en vert lorsque la batterie est chargée et s'al-
lume en rouge lorsque la batterie est faible.
6. Indicateur READY/PEAK (prêt/pic) - Cet indicateur
s'allume en vert lorsque le CR88V reçoit un signal
HF et que le système est prêt à être utilisé, et
s'allume en rouge lorsque le signal audio est sur-
chargé.
7. Couvercle de batterie - Appuyez des deux côtés
et tirez pour ouvrir le couvercle de la batterie
CB88V. Insérez les piles rechargeables au lithium
incluses. Pour plus d'informations, veuillez lire la
section sur la pile rechargeable à la page 9.
8. Contrôle de volume du casque - Ce bouton ajuste le
niveau du signal envoyé sur la sortie casque.
9. Jack OUT - Utilisez ce mini-jack 1/8" (3,17 mm)
verrouillable lors de la connexion du CR88V à
votre appareil photo ou à un périphérique audio.
10. Contrôle de VOL/PWR - Ce bouton rotatif contrôle le niveau de la sortie du récepteur et
allume ou éteint le CR88V. Tournez le bouton vers la droite pour allumer le système.
Tournez-le vers la gauche jusqu'au déclic pour mettre le système hors tension.
11. Adaptateur de support - Utilisez cet adaptateur de support à verrouillage pour fixer le
CR88V à un support à griffe ou sabot.
12. Sortie casque : Connectez un casque stéréo à cette prise mini-jack standard 3,17 mm
afin de surveiller le signal transmis par le CR88V. Nous recommandons l'utilisation
de casques de 30 Ohms. Le niveau du signal du casque peut être ajusté en réglant
le bouton de niveau de sortie casque.
2
3
4 5
6
1 1
7
12
8 9 10
11
