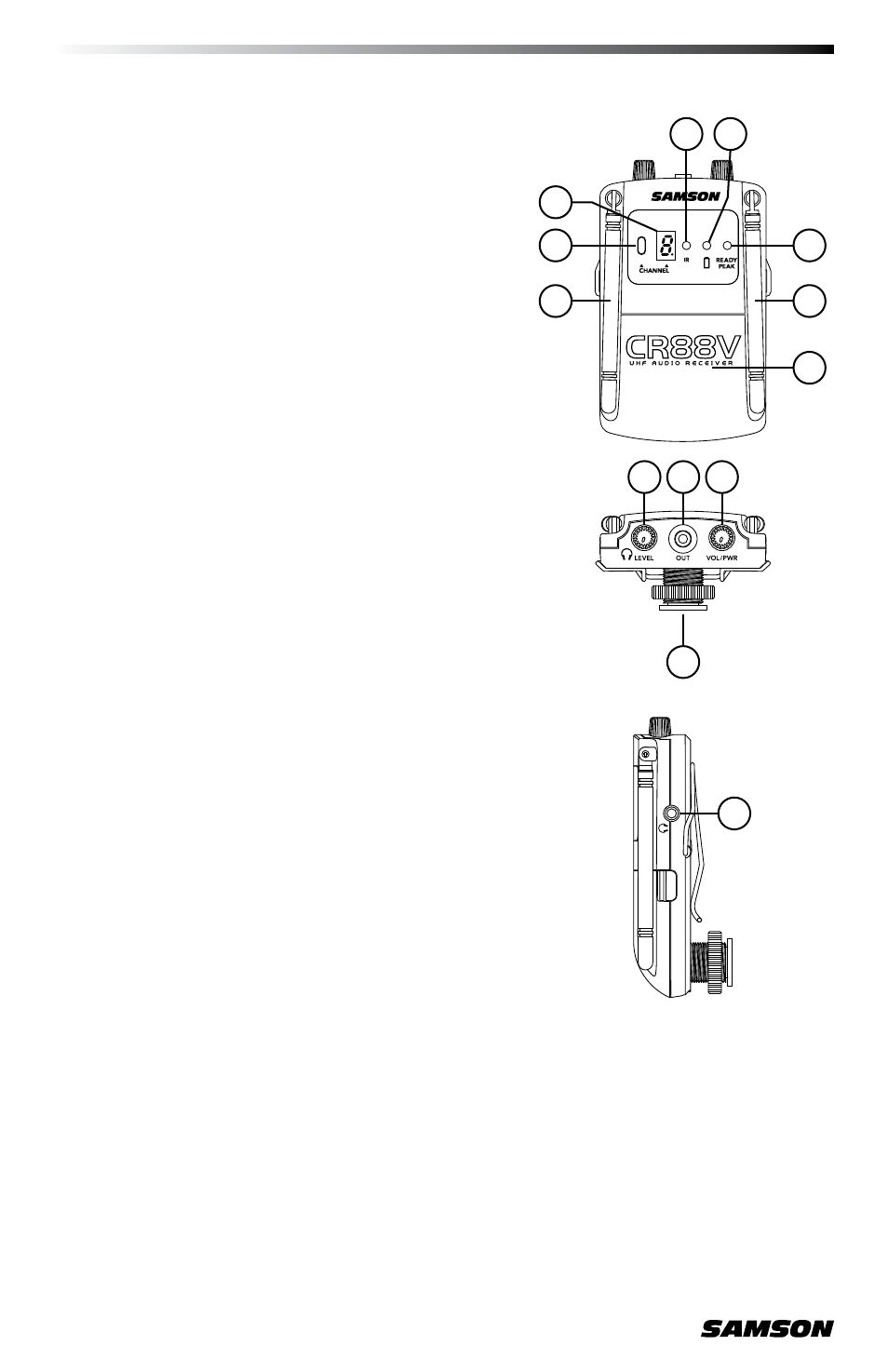

CR88V Receiver – Beschriftungen Frontblende
1. Antennen – Die Antennenaufsätze ermöglichen
360 ° - Rotation für optimale Platzierung. Bei
Normalbetrieb sollten beide Antennen in einer vertika-
len Position platziert werden. Für einen bequemeren
Transport lassen sich beide Antennen des CR88V
einklappen.
2. Taste CHANNEL – Drücken Sie diese Taste, um die
funktionierenden Kanäle des Receiver durchzuge-
hen. Drücken und halten Sie diesen Knopf, um die
Kanalinformationen per Infrarotübertragung an den
Transmitter zu senden.
3. LED- Anzeige – das aus sieben Segmenten bestehende
LED-Display zeigt, welcher Kanal im Receiver gerade
in Betrieb ist. Die CR88V-Kanäle werden mit 0–9 und
A–F angegeben.
4. IR- Transmitter – Während „IR SET“ wird der
Transmitterkanal per Infrarotlicht eingestellt.
5. Anzeige Batteriestatus – Diese Anzeige leuchtet
bei geladenem Akku grün und bei bei niedrigem
Akkustand rot.
6. Anzeige READY/PEAK – Diese Anzeige leuchtet grün,
wenn der CR88V ein Funksignal empfängt und das
System betriebsbereit ist, und rot, wenn das über-
tragene Audiosignal übersteuert ist.
7. Batterieklappe – Beide Seiten nach innen drücken
und zurückziehen, um die Batterieabdeckung
des CB88V zu öffnen. Die beiliegenden wieder-
aufladbaren Lithiumbatterien einsetzen. Weitere
Informationen finden Sie im Abschnitt zum Akku
(Rechargeable Battery) auf Seite 9.
8. Regler Kopfhörer LEVEL – Dieser Drehregler stellt
den Pegel des Audiosignals ein, das an den
Kopfhörerausgang geleitet wird.
9. Buchse OUT – Verwenden Sie diese
Miniklinkenbuchse (1/8 Zoll (3,5 mm)) mit
Einrastfunktion, wenn Sie den CR88V an Ihre
Videokamera oder Ihr Audiogerät anschließen.
10. Regler VOL/PWR – Dieser Drehregler steuert den Pegel des Receiver- Ausgangs und schal-
tet den CR88V an und aus. Drehen Sie den Regler im Uhrzeigersinn, um das System ein-
zuschalten. Drehen Sie den Regler gegen den Uhrzeigersinn bis er klickt, um das System
auszuschalten.
11. Zubehörschuhadapter – Verwenden Sie diesen Zubehörschuhadapter mit
Einrastfunktion, um den CR88V an einem Blitz- oder Zubehörschuh zu befestigen.
12. Kopfhörerausgang – Schließen Sie einen Stereokopfhörer an diese Standard-
Miniklinkenbuchse (1/8 Zoll (3,5 mm)) an, um das Signal zu überwachen, das vom CR88V
ausgegeben wird. Empfohlen wird die Verwendung von 30 Ohm-Kopfhörern. Der Pegel des
Kopfhörersignals kann durch Einstellen des Reglers Headphone LEVEL angepasst werden.
2
3
4 5
6
1 1
7
12
8 9 10
11
