Sistema Inalámbrico de Doble Canal Concert 288
ENGLISH
FRANÇAIS
DEUTSCHE
ESP
AÑOL
IT
ALIANO
1
2
3
3
4
4
7
8
9
5
6
6
5

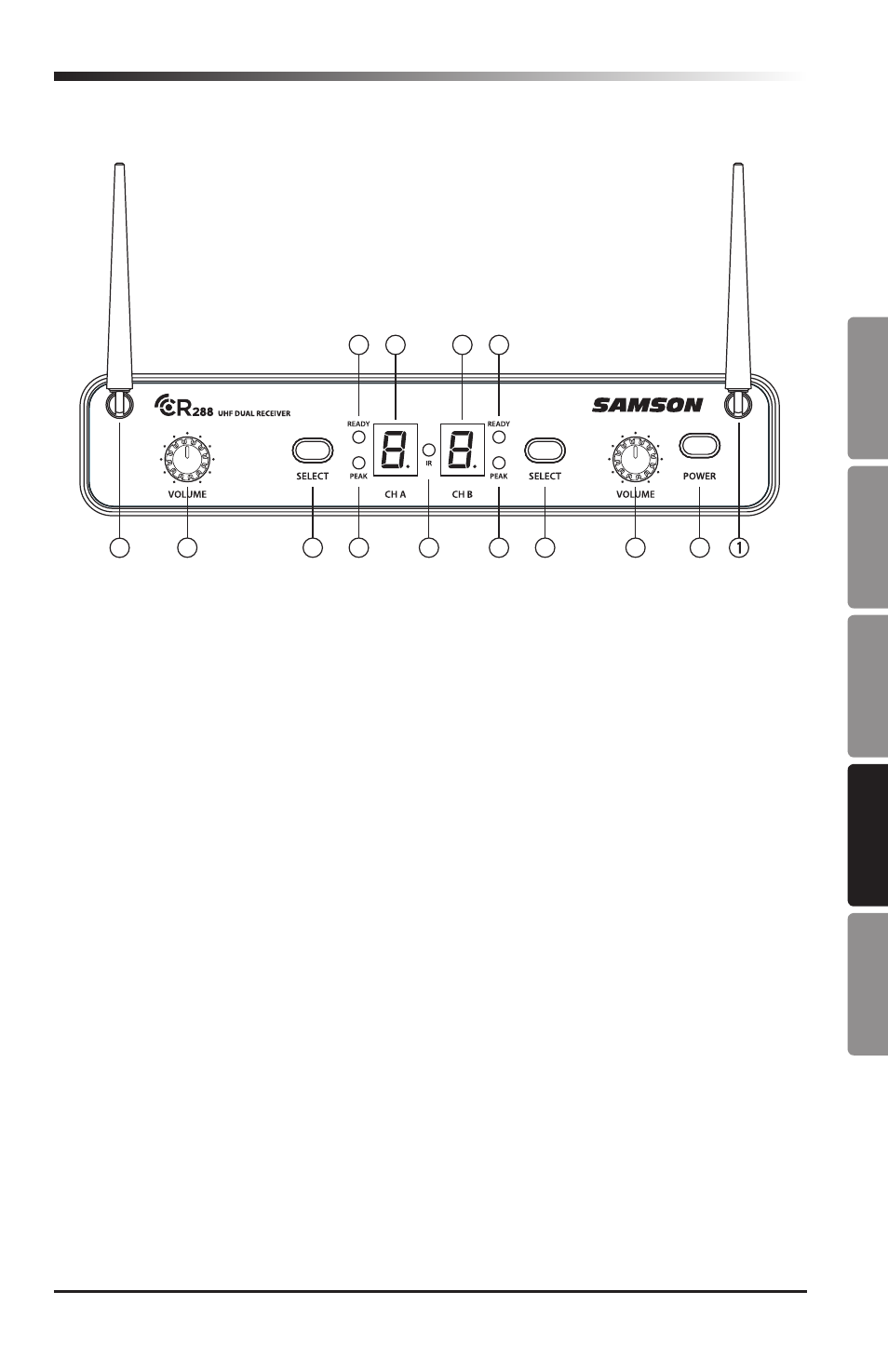

1. Antenas - Las monturas de las antenas permiten la rotación completa de las
mismas para un posicionamiento óptimo. Durante el funcionamiento normal de
la unidad, las dos antenas deben colocarse en posición vertical. Las dos antenas
pueden plegarse para facilitar el transporte del CR288.
2. Control de VOLUMEN (CH A) - Este mando ajusta el nivel de la señal audio
que está siendo transmitida a través de los conectores de salida del CH A
del panel trasero. El nivel de referencia se obtiene cuando se gira el mando
completamente en el sentido de las agujas del reloj (hasta su posición “10”).
3. Botón SELECT (SELECCIÓN) - Pulse este botón para seleccionar el canal operativo
del receptor que desee. Pulse y mantenga pulsado este botón para enviar la
información del canal al transmisor mediante transmisión infrarroja.
4. Indicador PEAK (PICO) - Este indicador se ilumina en color rojo cuando se produce
una sobrecarga de la señal de audio transmitida correspondiente.
5. Indicador READY (PREPARADO) - Este indicador se ilumina en color verde cuando
el canal del receptor correspondiente está recibiendo señal de RF y el sistema
está listo para ser utilizado.
6. Visualización LED - La visualización LED de 7 segmentos indica el canal operativo
actual del receptor. Los canales se indican mediante 0-9 y A-F.
7. Transmisor IR - Durante el "AJUSTE IR", se utiliza una luz infrarroja para ajustar
el canal del transmisor.
8. Control de VOLUMEN (CH B) - Este mando ajusta el nivel de la señal audio
que está siendo transmitida a través de los conectores de salida del CH B
del panel trasero. El nivel de referencia se obtiene cuando se gira el mando
completamente en el sentido de las agujas del reloj (hasta su posición “10”).
9. Interruptor de ENCENDIDO - Utilice este interruptor para encender y apagar el
CR288.
Elementos del Receptor CR288
