Le récepteur UR7 peut être installé à l'intérieur d'un rack standard de 19" en vue
du transport ou d'une installation permanente en se servant des poignées du rack.

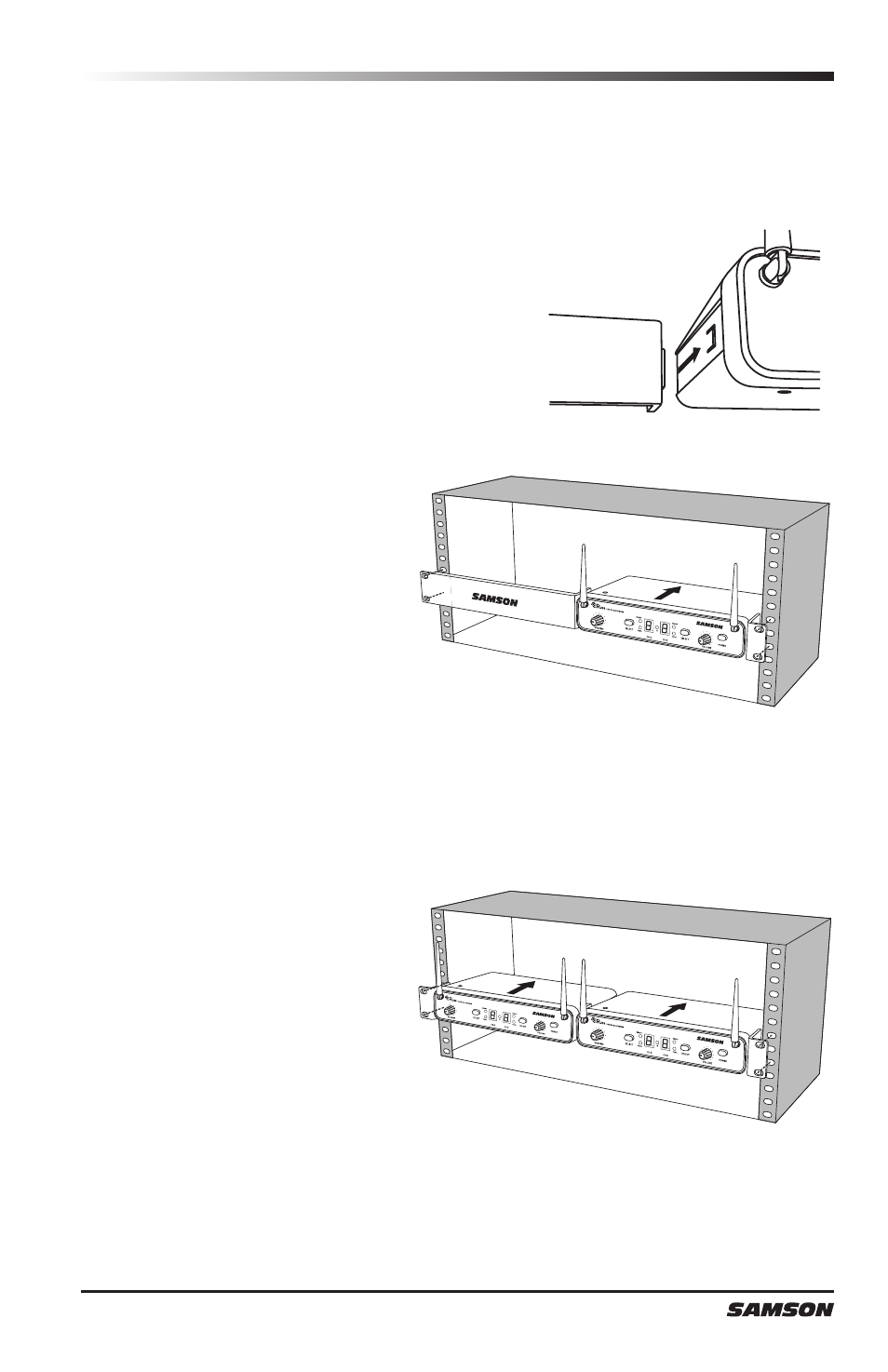

Suivre les étapes simples ci-dessous pour mettre en place le CR288 :
Fixer les poignées du rack jointes en faisant
coulisser chaque poignée dans la rainure, de
chaque côté du CR288, jusqu'à ce qu'elles se
bloquent en place, et que le récepteur soit au
même niveau que la façade avant.
Positionner le récepteur CR288 dans
un logement de rack disponible et
le glisser à l'intérieur jusqu'à ce que
les poignées du rack touchent les
glissières du boîtier du rack et soient
alignées sur les trous des glissières
du rack.
Fixer le récepteur dans le rack à l'aide des vis de rack aux bonnes dimensions (non
jointes). Pour garantir un serrage égal et un bon équilibre en installant le récepteur,
vous devrez serrer les vis en entrecroisant les angles opposés : en haut à gauche ->
en bas à droite -> en haut à droite -> en bas à gauche.
Pour installer deux récepteurs
CR288 dans un seul espace de
rack, le système comporte une pièce
de raccordement centrale. Faire
coulisser la pièce de raccordement
centrale dans la rainure de chaque
récepteur, fixer à l'aide des vis
jointes, puis fixer les poignées de
rack courtes sur chaque récepteur.
Introduire les récepteurs dans
le rack suivant la méthode de
l'entrecroisement exposée ci-dessus.
Montage sur rack
